je profite de ma bonne forme psychologique et du temps que j'ai pour entamer 2 nouveaux modèles. Je vais me concentrer sur le CAPRA R.20 pour le moment.
Il s'agissait d'un appareil de course destiné à participer à l'édition 1939 de la Coupe Deutsch de la Meurthe, laquelle ne sera pas disputée pour cause de guerre. L'appareil sera cependant bel et bien construit mais ne volera jamais.
Pour en savoir plus, consultez le blog de Jacques Moulin, "l'Aérophile", vous saurez tout sur cet appareil, et beaucoup d'autres!

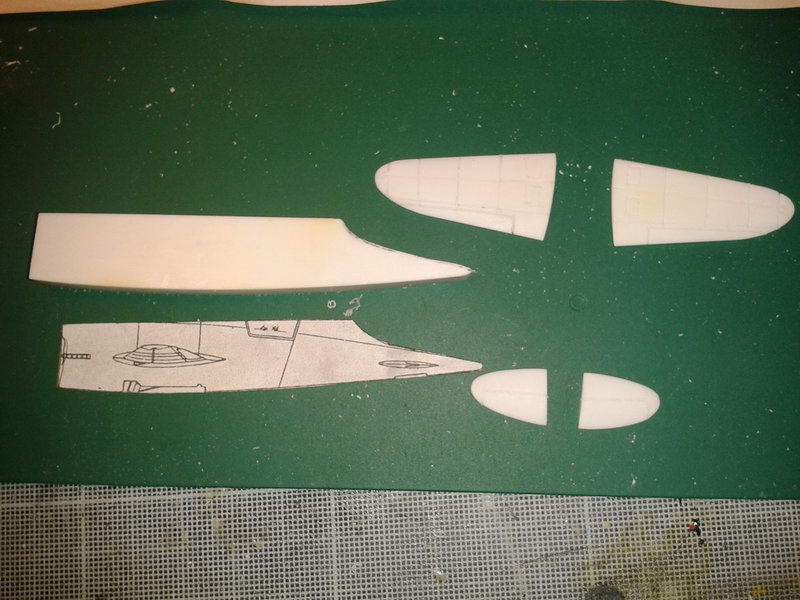

J'ai fini de façonner les plans principaux et commencé la gravure:
voici un dessin de la main même de Roland Payen (excusez du peu!) figurant dans le blog de Jacques Moulin:
Pour donner une idée de l'énormité de l'appareil:
Et j'ai entamé le fuselage:

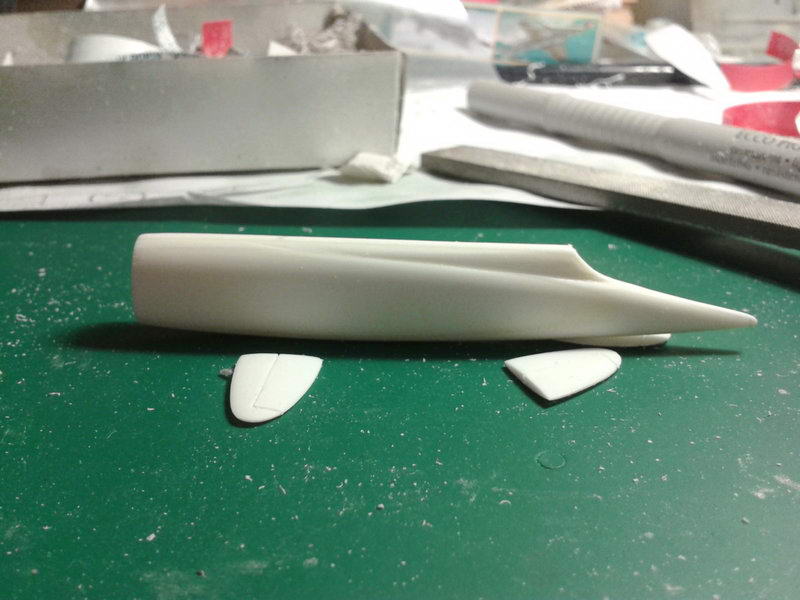

Mise en forme fuselage terminée!

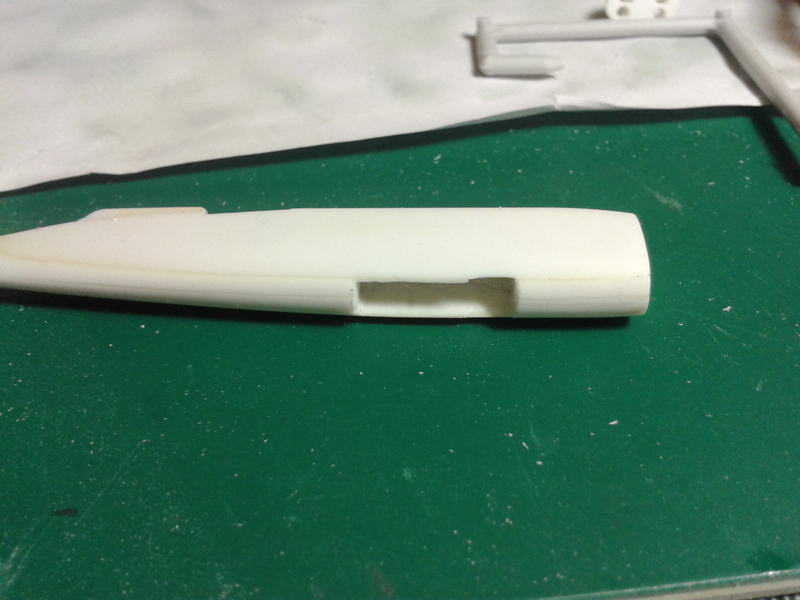

Puit de train évidé:

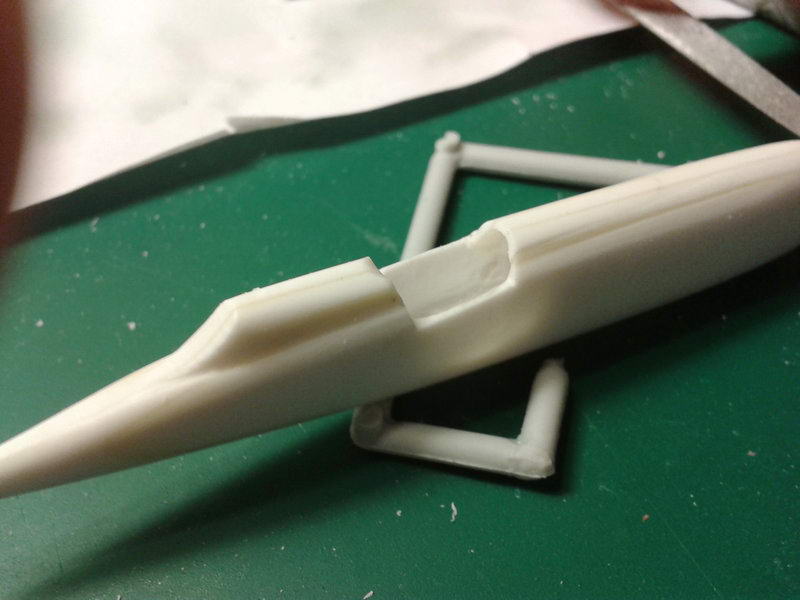

Habitacle évidé:
Plastron façonné:
Pose de la dérive et des emplantures des plans principaux:
Bon, emplantures des plans de profondeur posées:

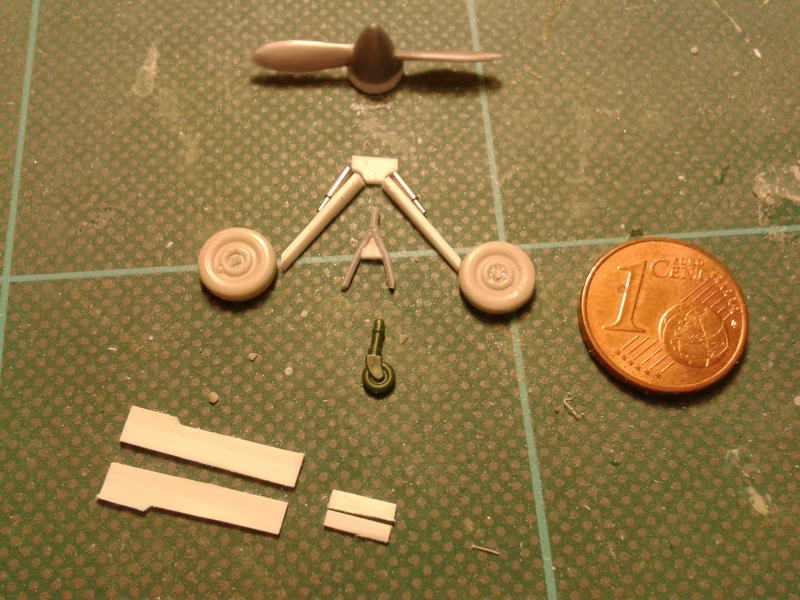

Bon, voici les dernières pièces, celles du train, les roues, les trappes de train, la roulette de queue et l'hélice!

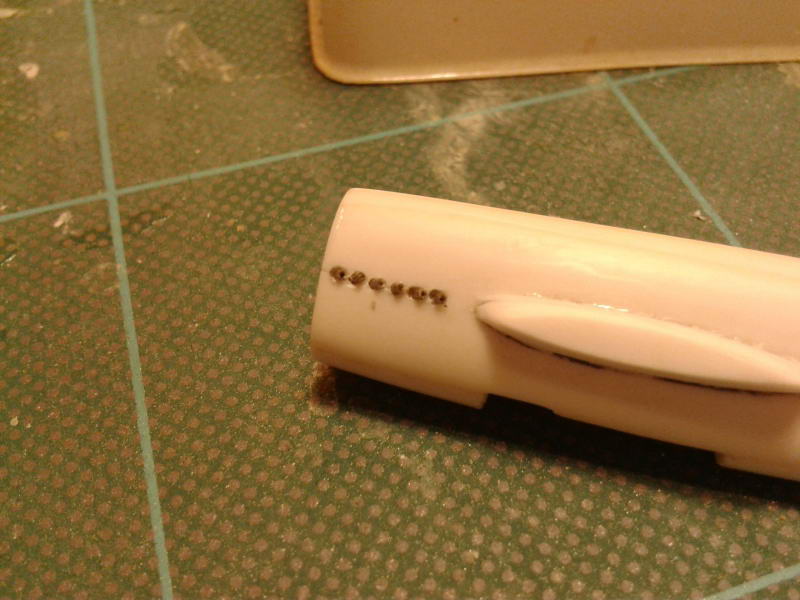

Les échappements:

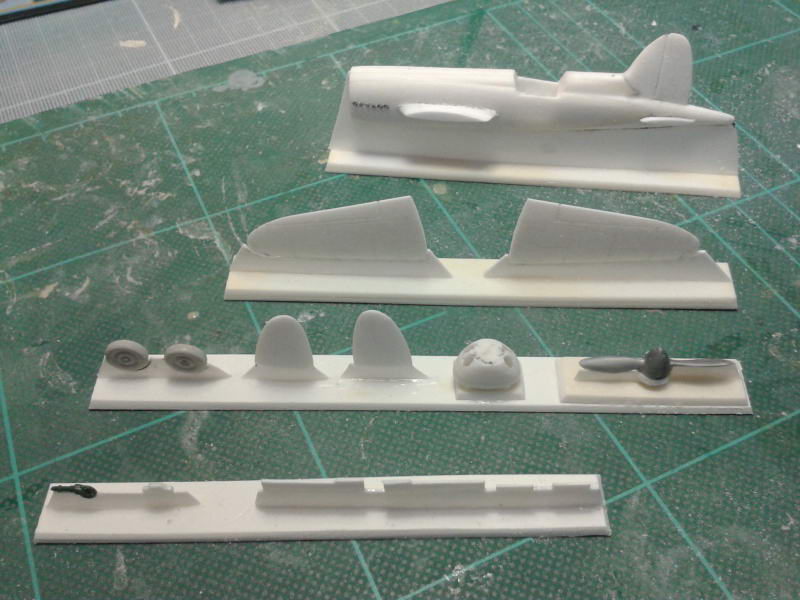

Le modèle-maître est prêt pour la fabrication des moules en silicone:
Certaines petites pièces seront moulées différemment.
La première coulée, c'est pour tout de suite!!!

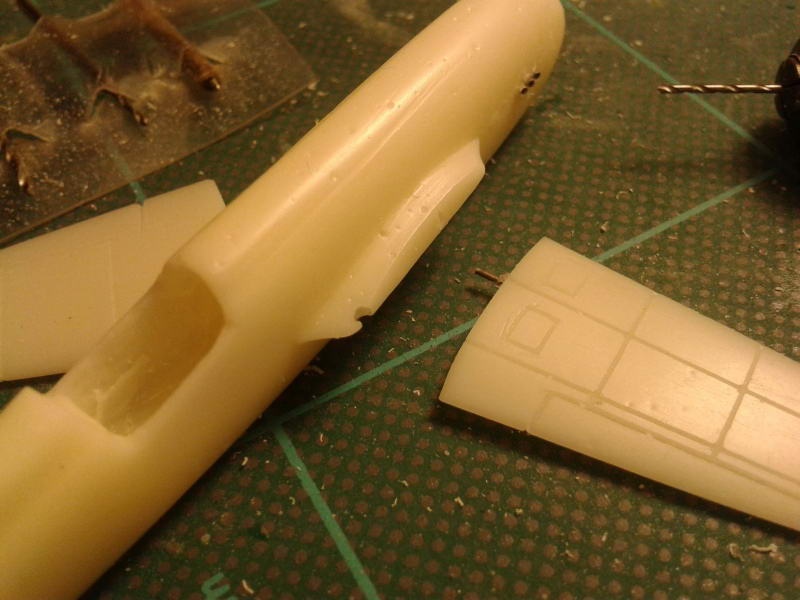

Premier tirage! Quelques bulles mal placées, plus dûes à une mauvaise technique de coulée de ma part. Les prochaons tirages devraient être meilleurs:
'entame le montage.

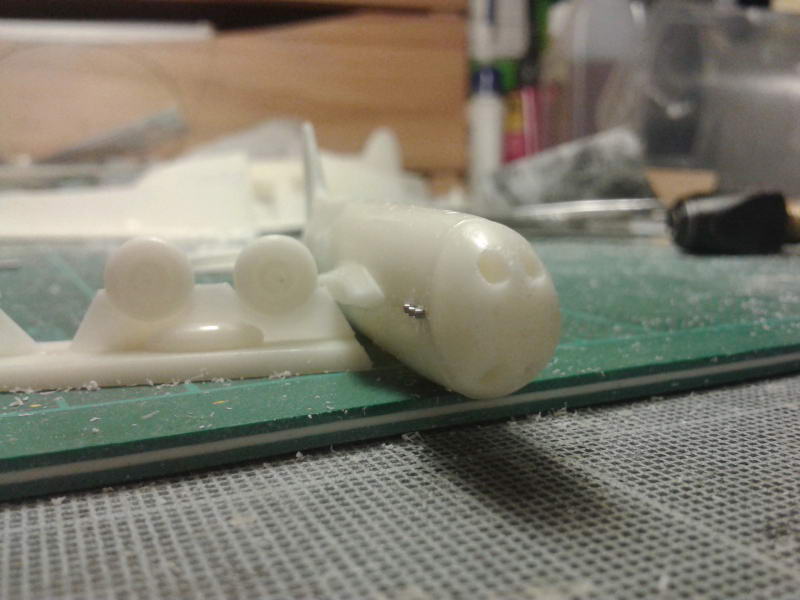

Bonne nouvelle, ça se "décarotte" très bien. Ma tentative de représenter les échappements sur le fuselage, c'est raté. Il faut donc les refaire en tube de seringue:
Le nez se colle tout seul:
Collage des ailes armé à la CAP:
Mise en croix:
Effectivement, quelques petites bulles, pas toujours bien placées, c'est un peu variable selon les tirages. En fait ce sont plus les petites bulles du silicone qui sont gênantes. Mais un peu de mastic ou de "Surfacer" et tout va bien.
Mastico-ponçage terminé:

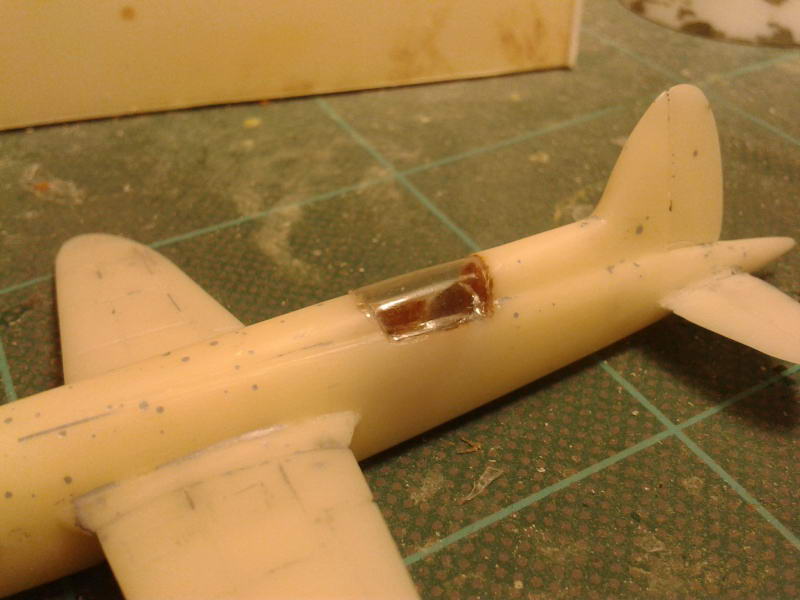

J'ai enfin réussi à obtenir une verrière acceptable pour mon exemplaire après moult essais infructueux ou trop approximatifs. Pour la série, je crois que je sous-traiterai les verrières.
Voici le train principal monté. J'ai euh...pesté un certain nombre de fois pour assembler les 13 pièces qui le composent. Dans le kit, 5 seront fournies, les autres devant réalisées en CAP de 0,5 mm.
Voici donc le train:

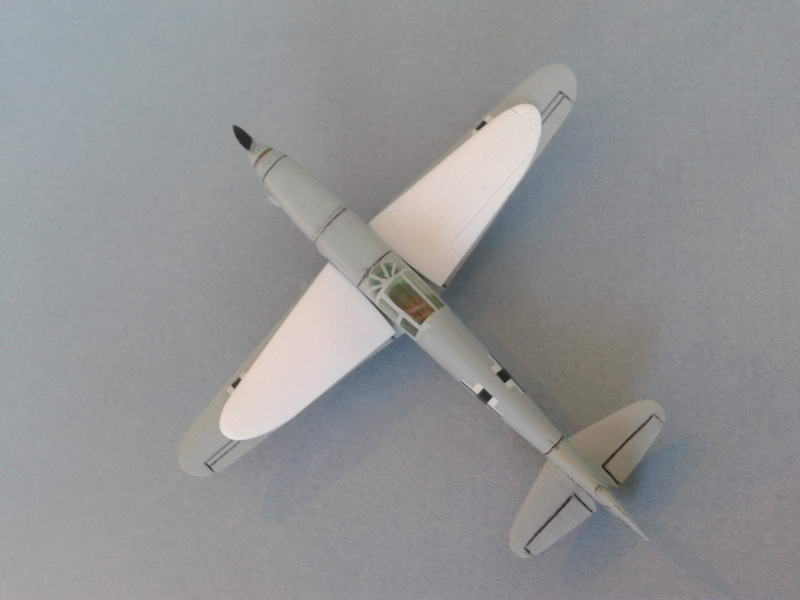

J'ai terminé le montage voici 2 vues du bestiau:
Ca y est, le coursier est peint:

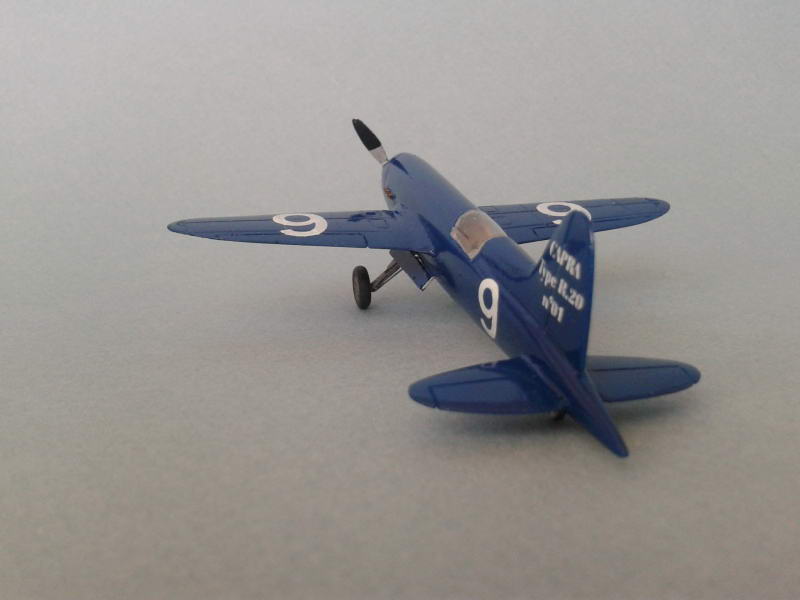

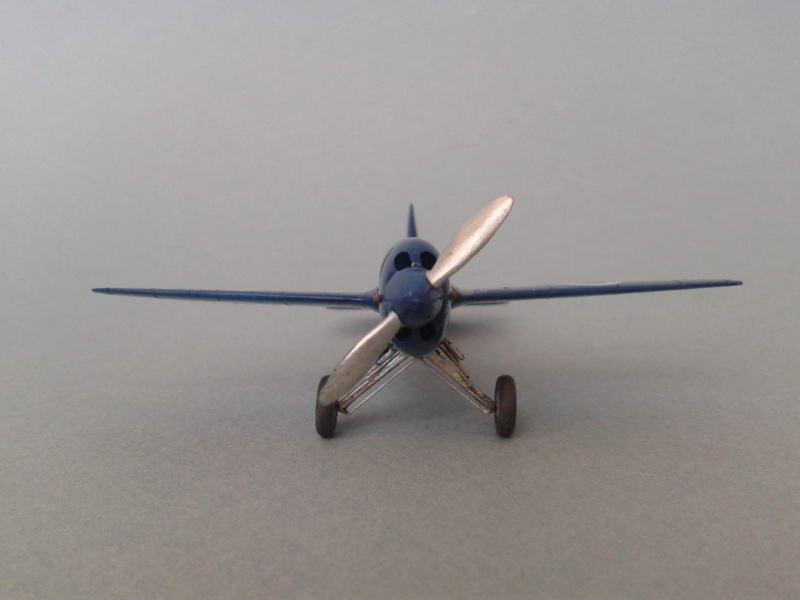

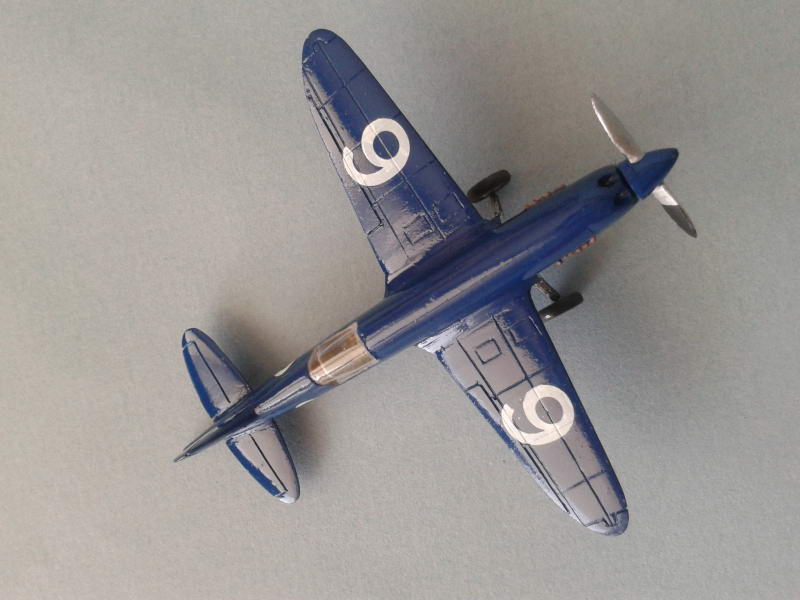

Voilà voilà, enfin les photos! Les décalques sont de Chris, la Grenouille Volante:
