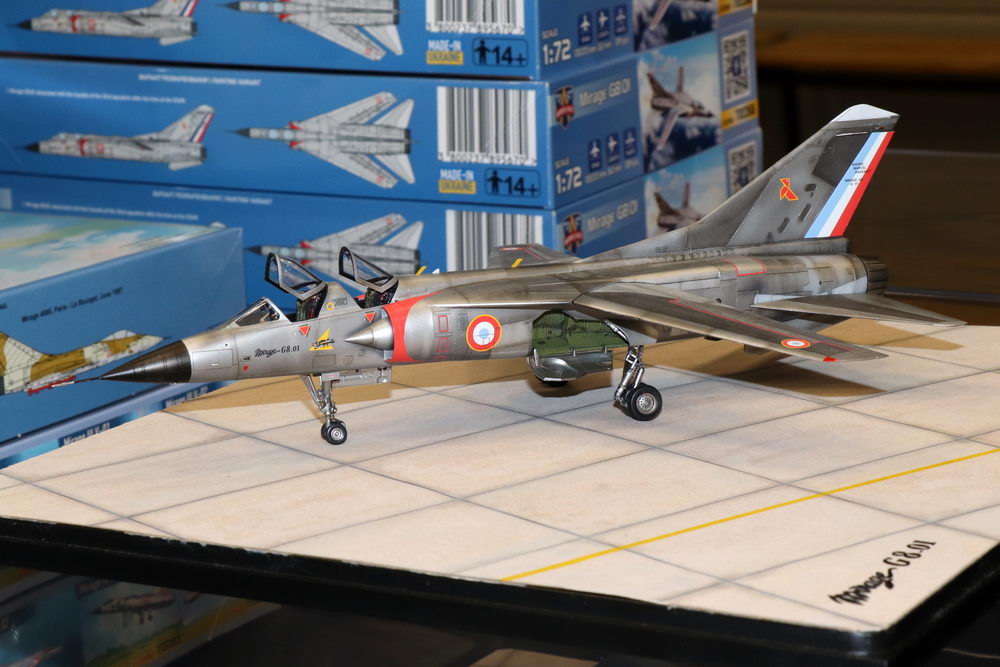

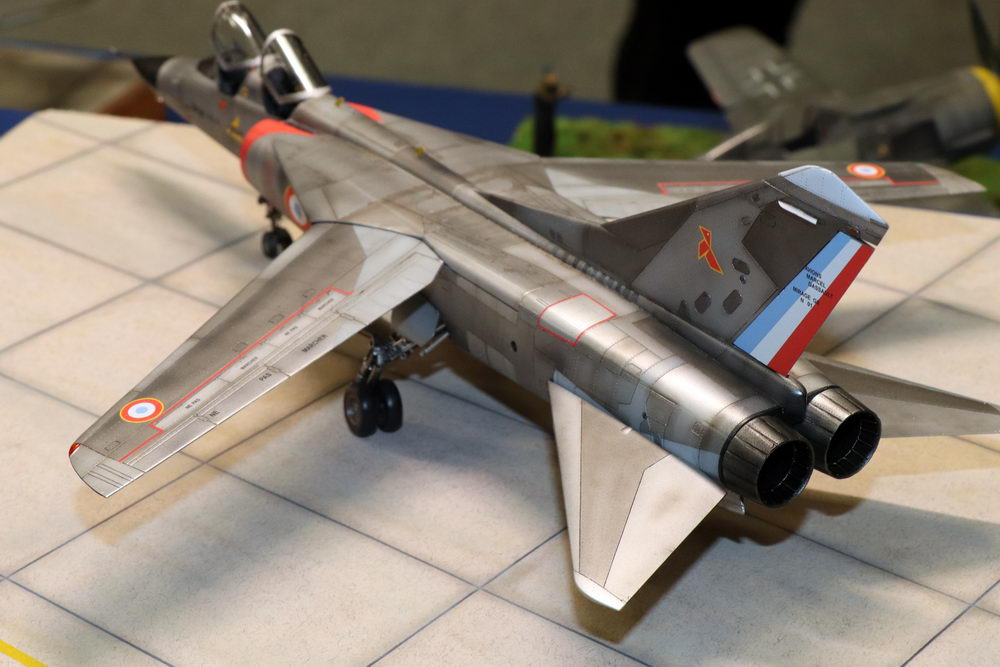

Dassault Mirage G8.01

France, CEAM, BA125 Istres-Le Tubé, 1973

Modelsvit, 1/72 - Production Bassin Maquette

Montage Jean-Marc Bocquard

Me voici de retour avec une nouveauté de chez Modelsvit le MIRAGE G8-01 au 1/72eme
après ouverture de la boite une très bonne impression est ressentie.

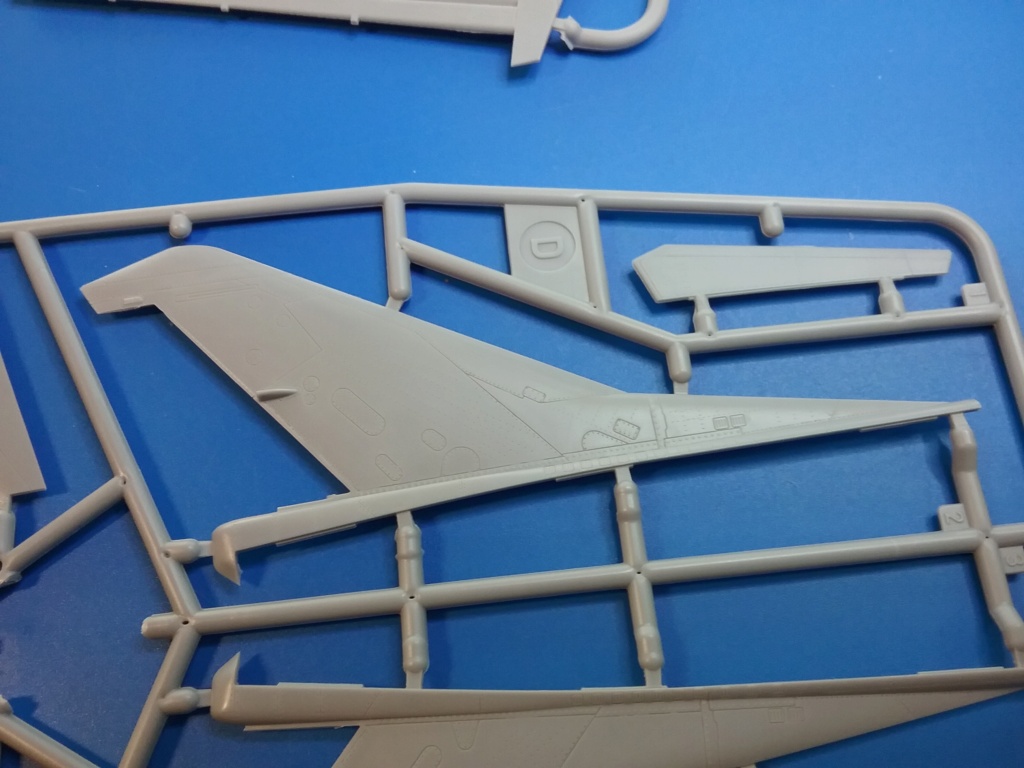

la gravure est fine et précise avec un rivetage des surfaces très fin qui rappelle celui du mirage III de la même marque.

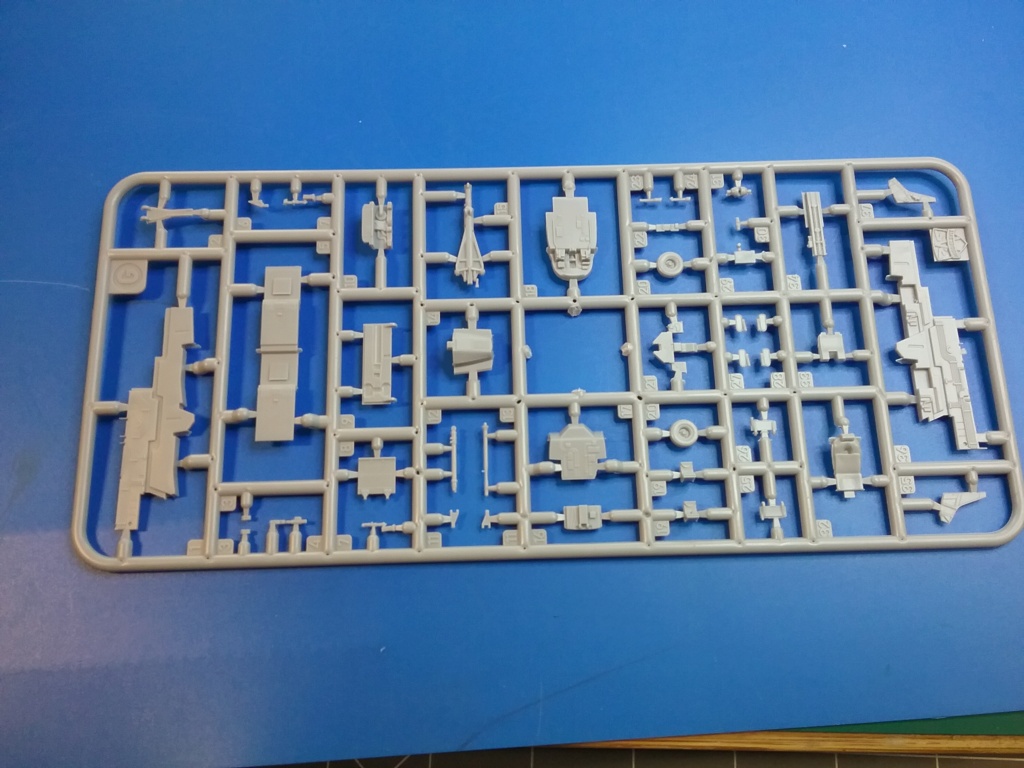

dans la boite se trouve de beaux décals ainsi qu'une planche de photo découpe et également des masques.
le vais faire le pas à pas de ce montage.
cette boite provient du magasin BASSIN MAQUETTES de LA TESTE en Gironde.
une fois cette maquette montée elle sera visible au magasin de Patrice (Bassin Maquettes)

gravure fine et précise

un beau rivetage

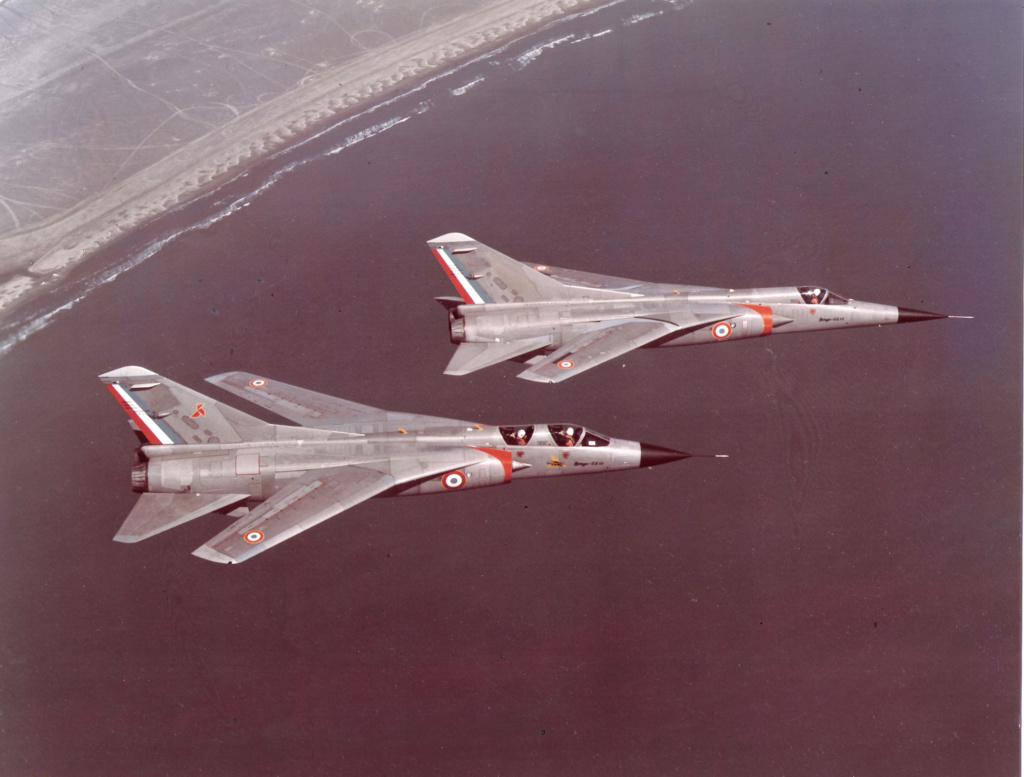

L'avion réel

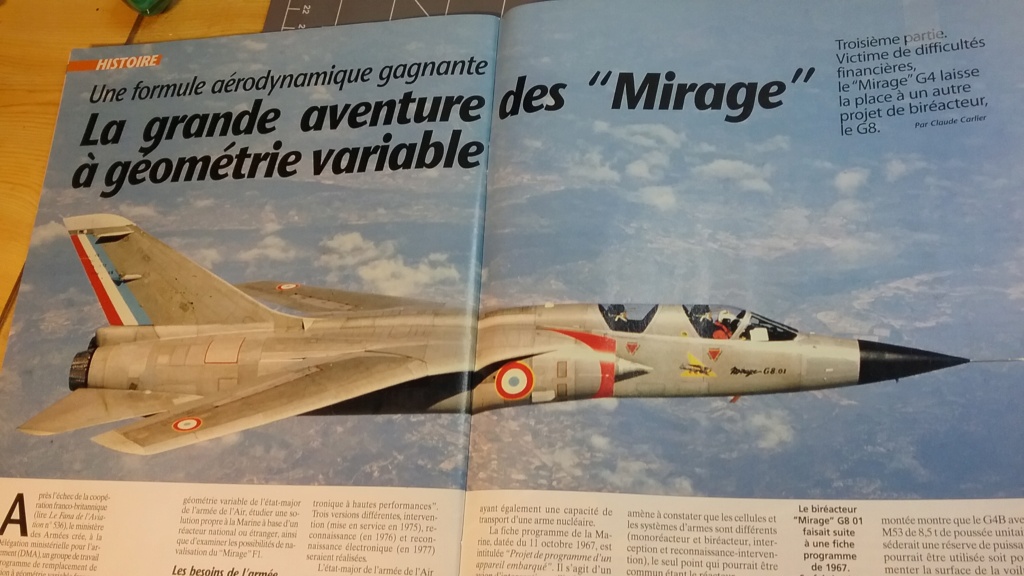

Un bon article dans le Fanatique de l'aviation de 2014 n°536-537-538 et 539

début du montage on commence par le cockpit

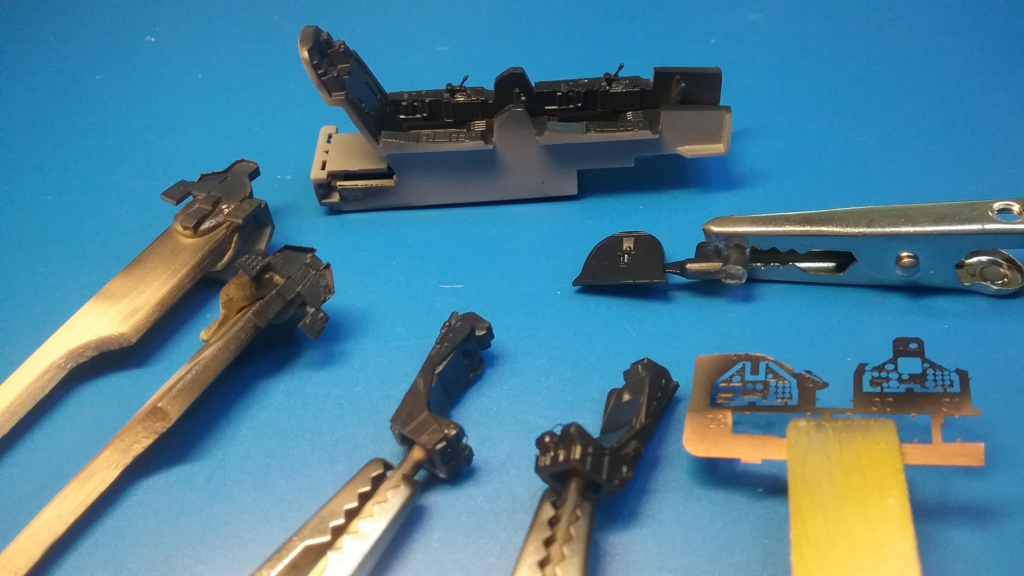

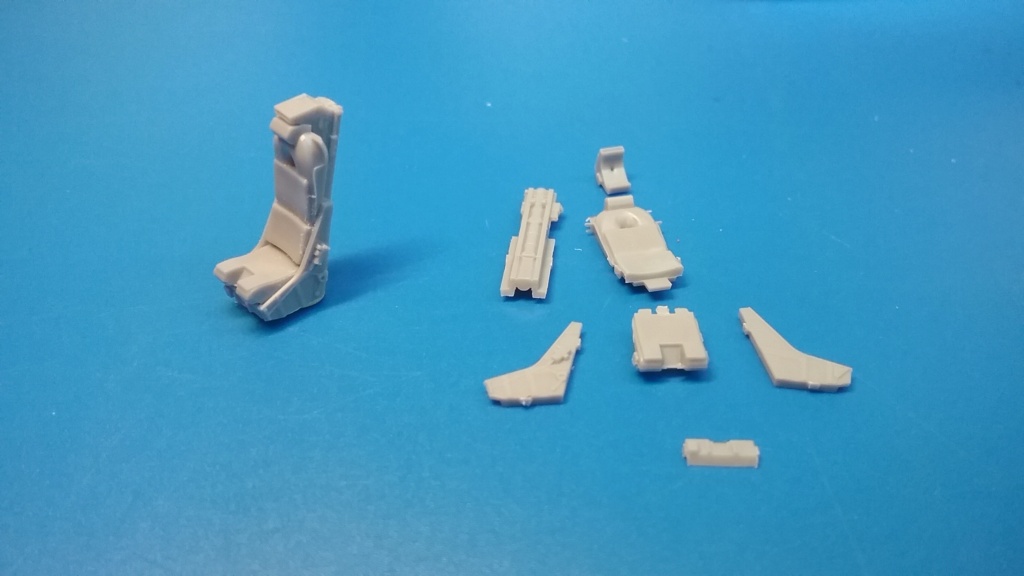

les sièges se composent de pas mal de pièces plastique et photo découpe et ils sont très réalistes.
mais il faut bien ébavurer toutes les pièces pour quelles puissent bien s'assembler!!

ensuite toute la cabine est bien représentée en plastique et en photo découpe

on a le choix pour les tableaux de bord
décals ou décals plus photo découpe

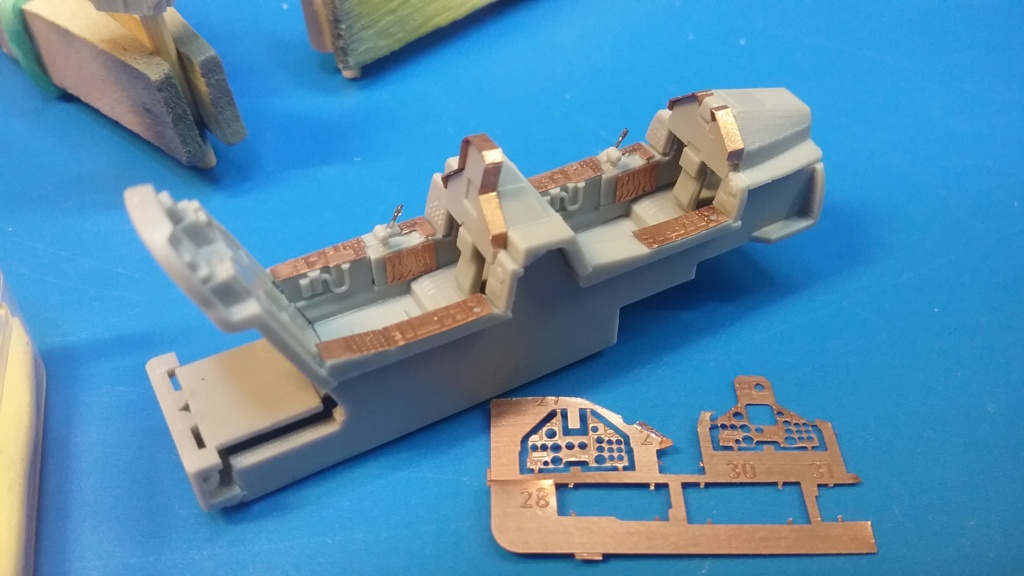

j'ai opté pour la solution de la photo découpe que je vais peindre ensuite c'est plus long mais je pense que c'est plus réaliste.

peinture du cockpit en gris très foncé

début peinture des éléments de la cabine

avancement des micro peintures mais pas encore terminées les harnais ne sont pas encore traités

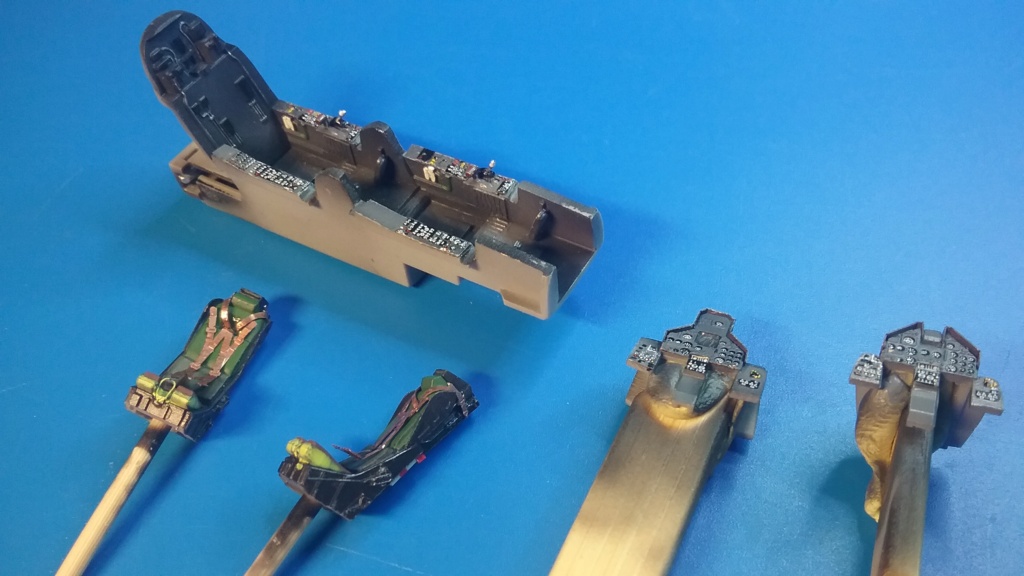

voilà les sièges terminés et les planches de bord

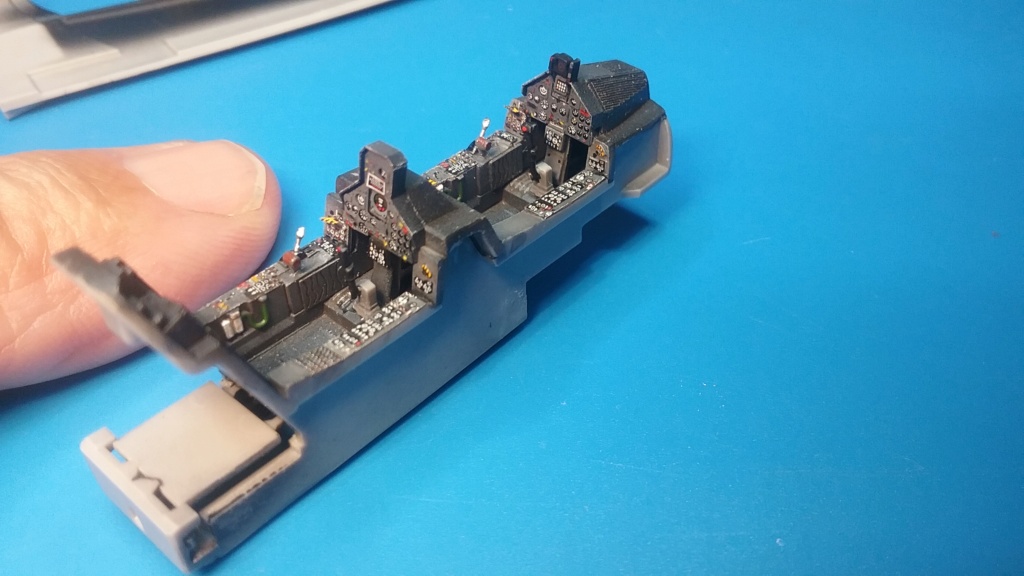

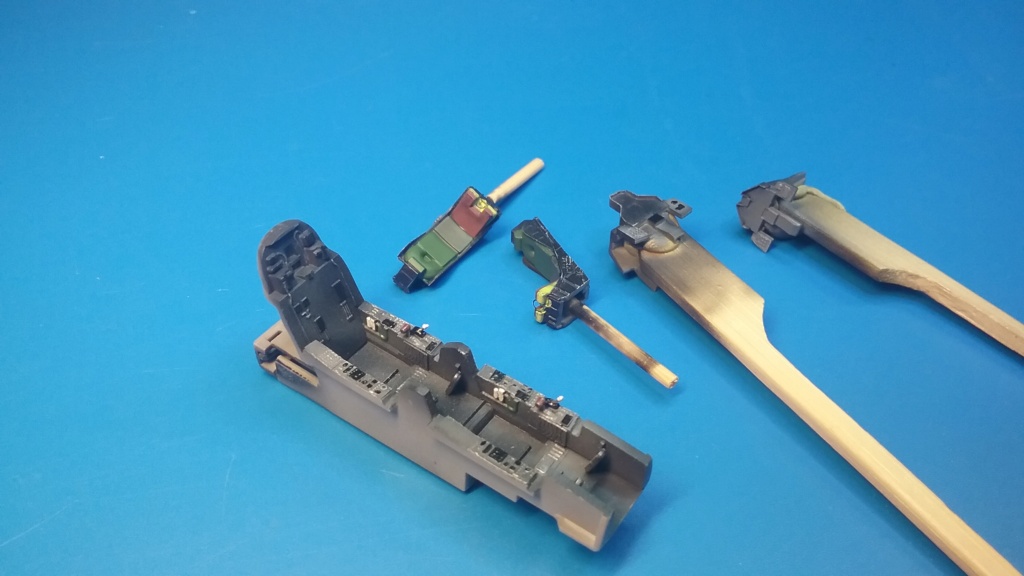

le cockpit terminé

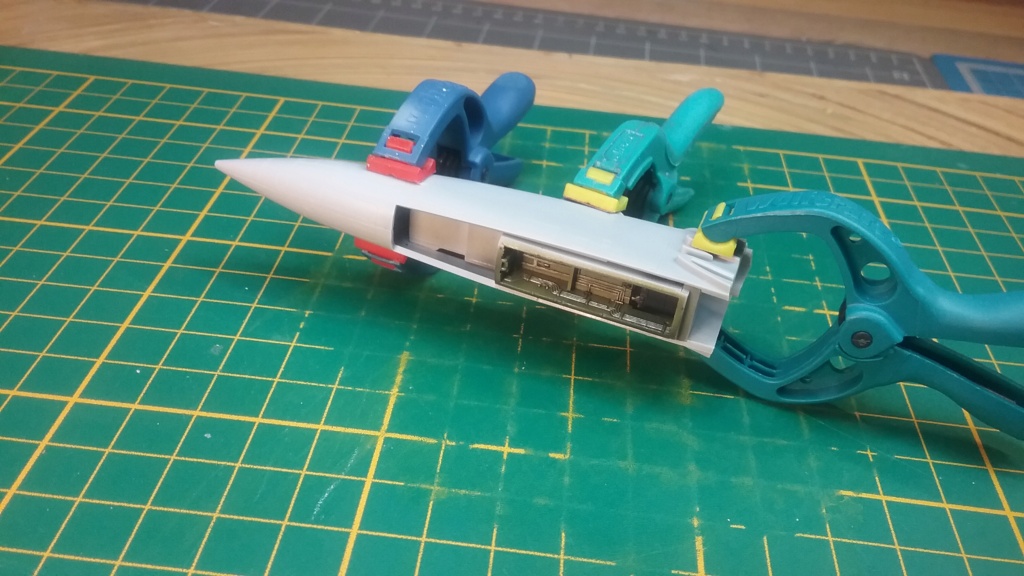

assemblage de la pointe avant

petit masticage au putty tamiya dilué au laquer-thinner

confection d'un système de support pour peinture à venir

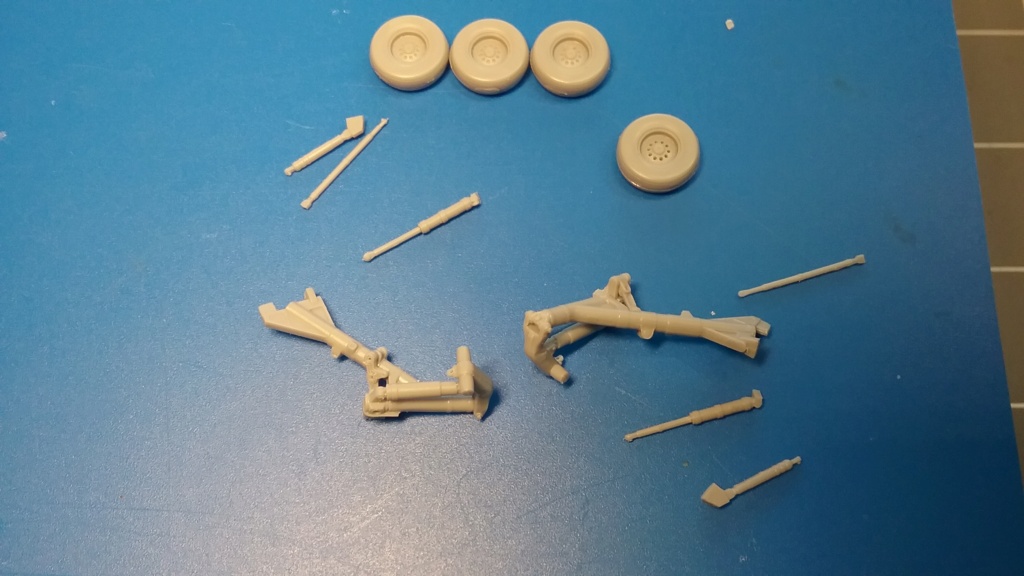

un écrou est emprisonné entre les trains pour visser un support de maintien.

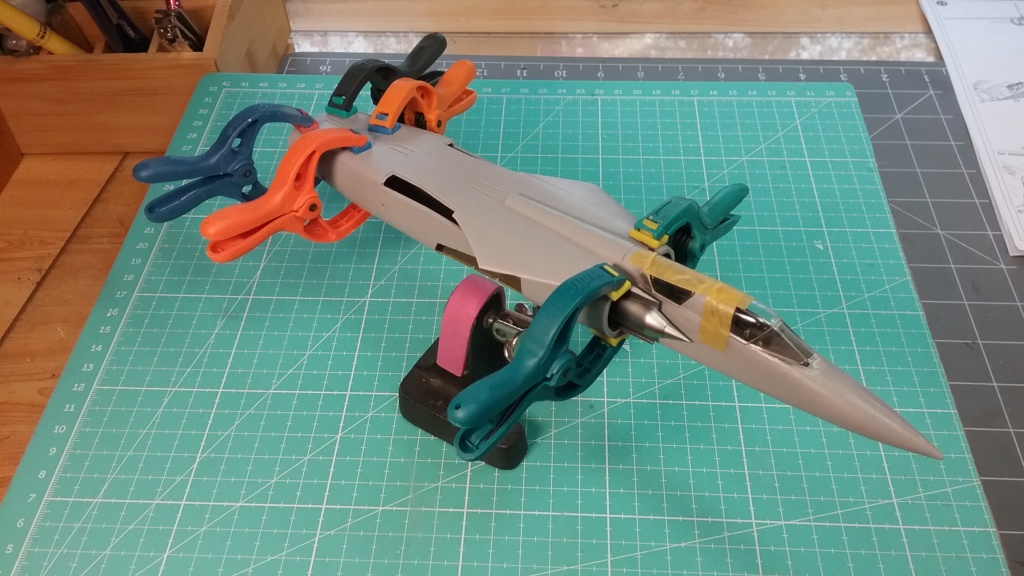

assemblage du fuselage

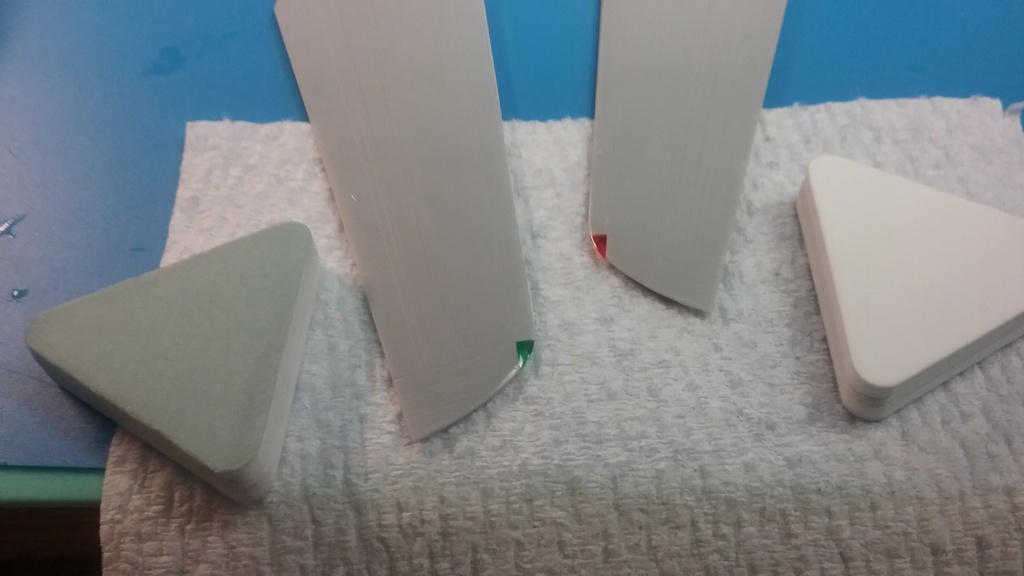

confection des feux de bout d'aile en plastique de couleur type touillettes verte et rouge

sciage et ponçage à la petite perceuse

et pour finir ponçage à l'eau avec des grains très fins

montage des ailes

ponçage et pose des entrées d'air

collage des quilles

après lissage avec laquer thinner sur le mastic tamiya dilué au laquer thinner.

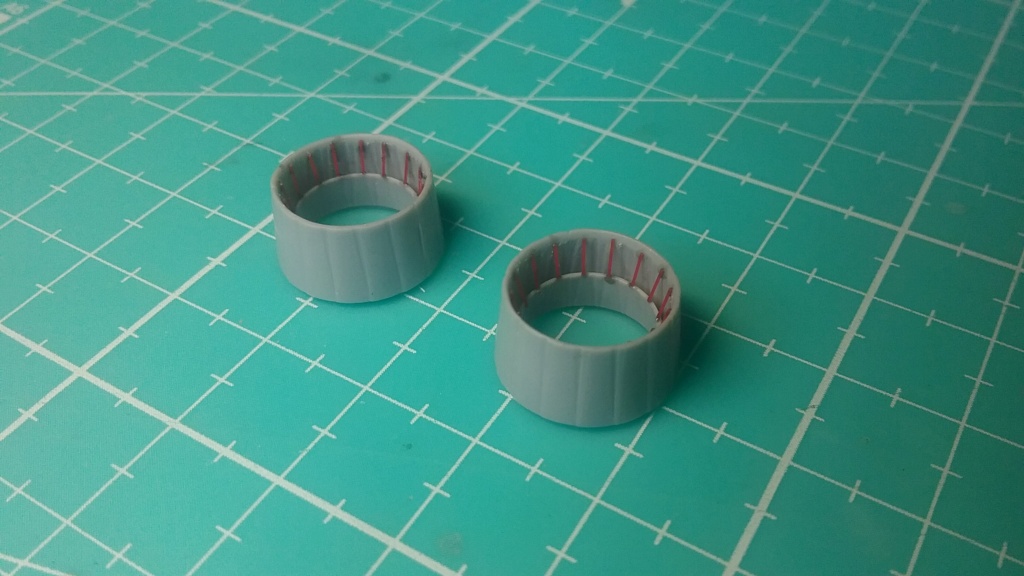

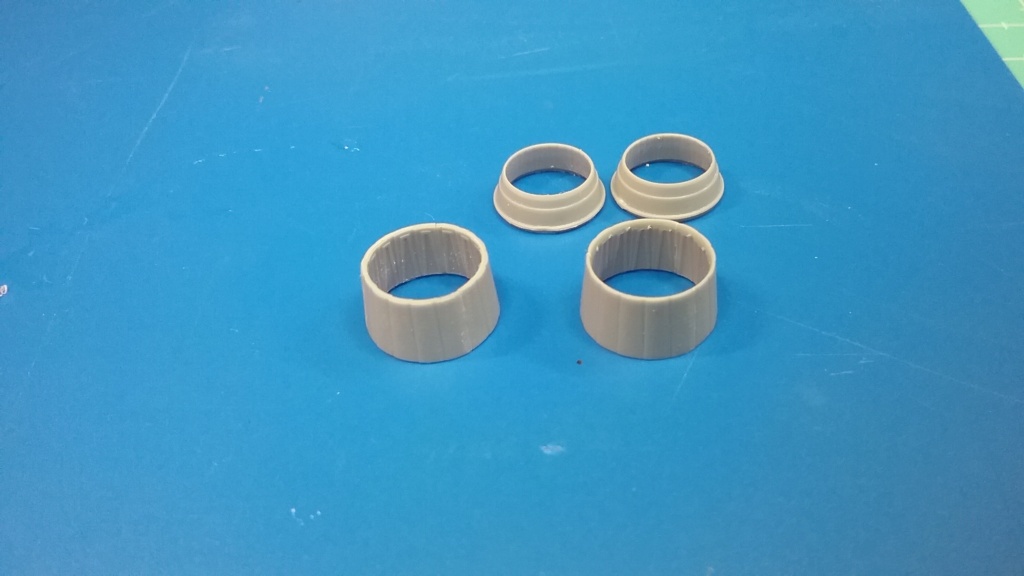

montage des tuyères sans la photo découpe prévue car difficile à mettre en forme et de toute façon pas réaliste j'ai donc refait les tiges avec du fil étiré
et affinage des pièces plastique, la tuyére de droite est poncée.

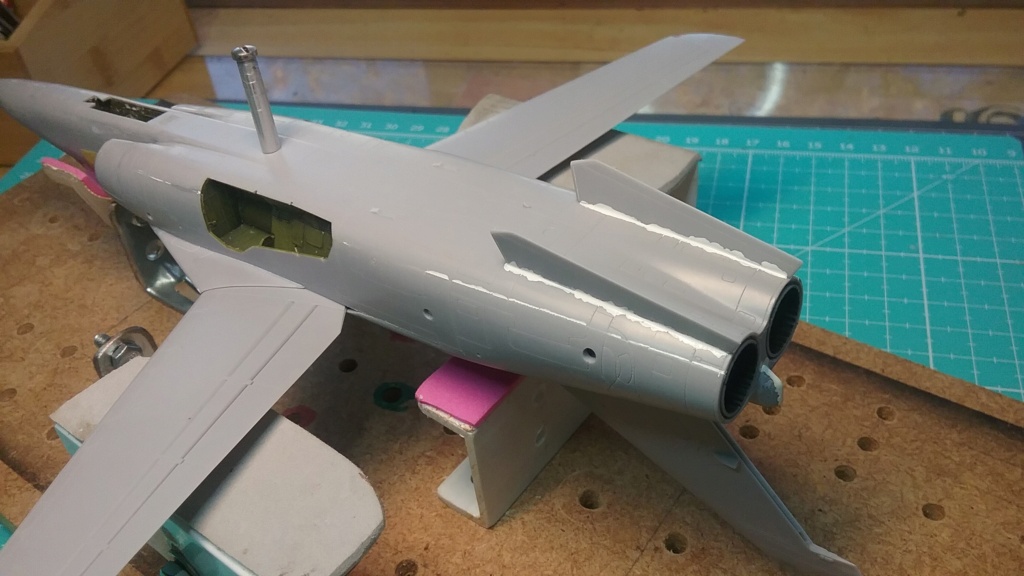

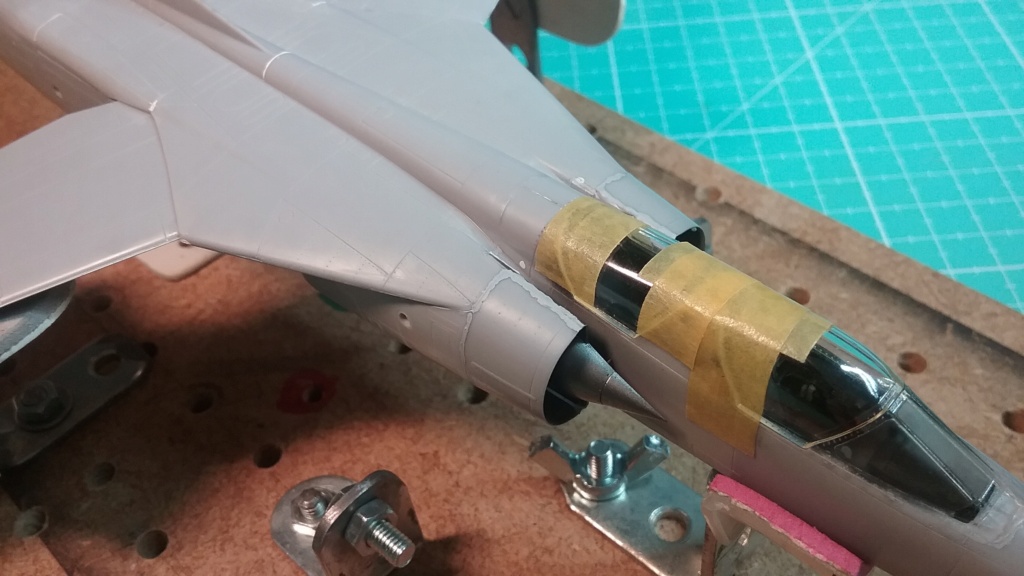

après un passage de noir sur les joints pour vérifier l'état de surface je me rends compte que le joint derrière la verrière n'est pas bon.

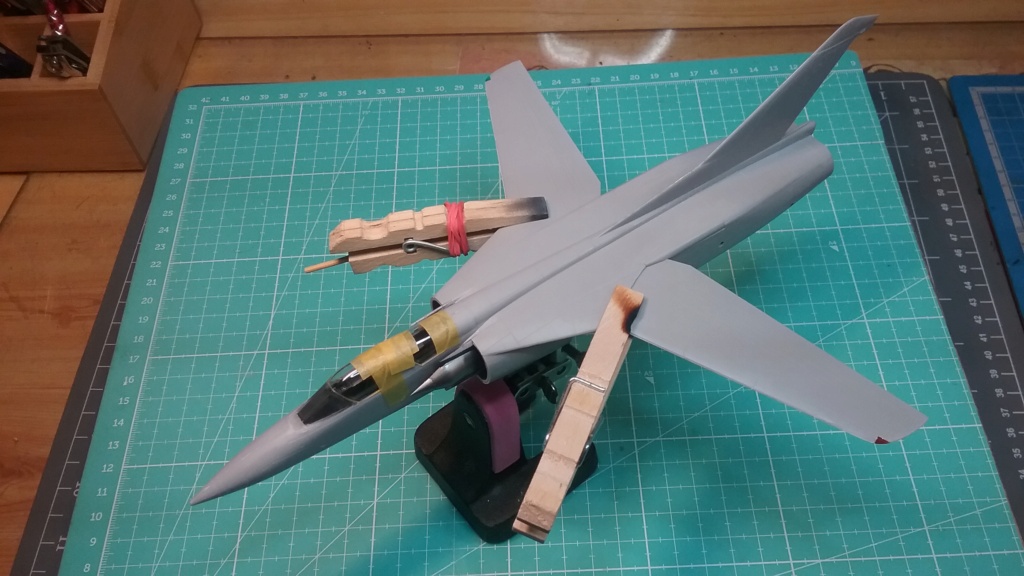

re masticage avant ponçage

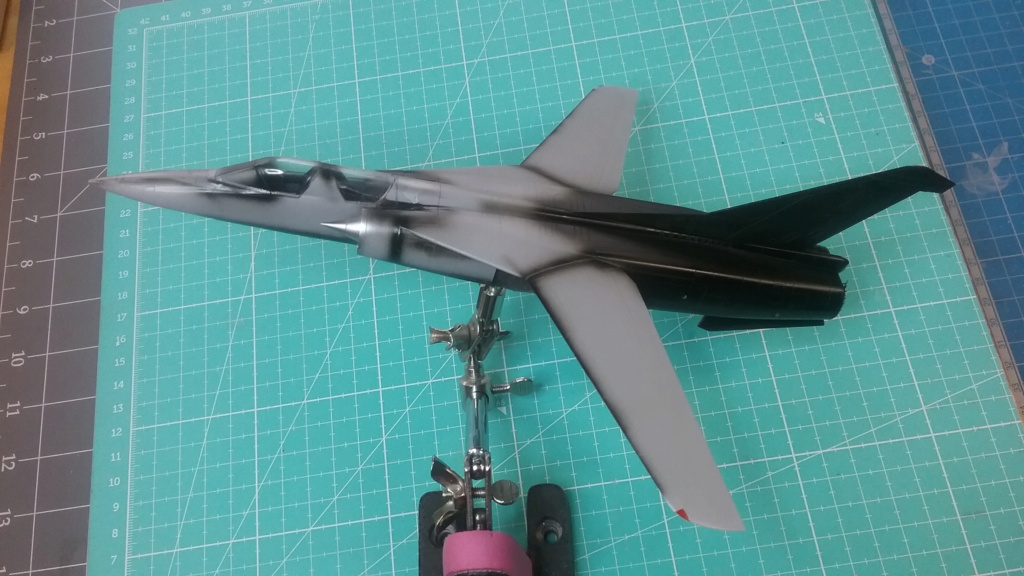

Début de la peinture

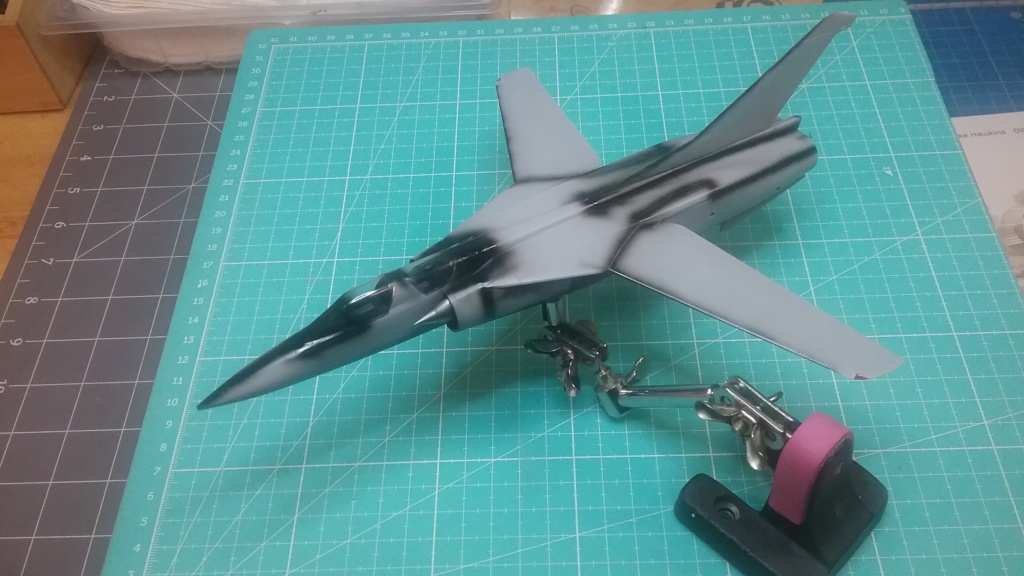

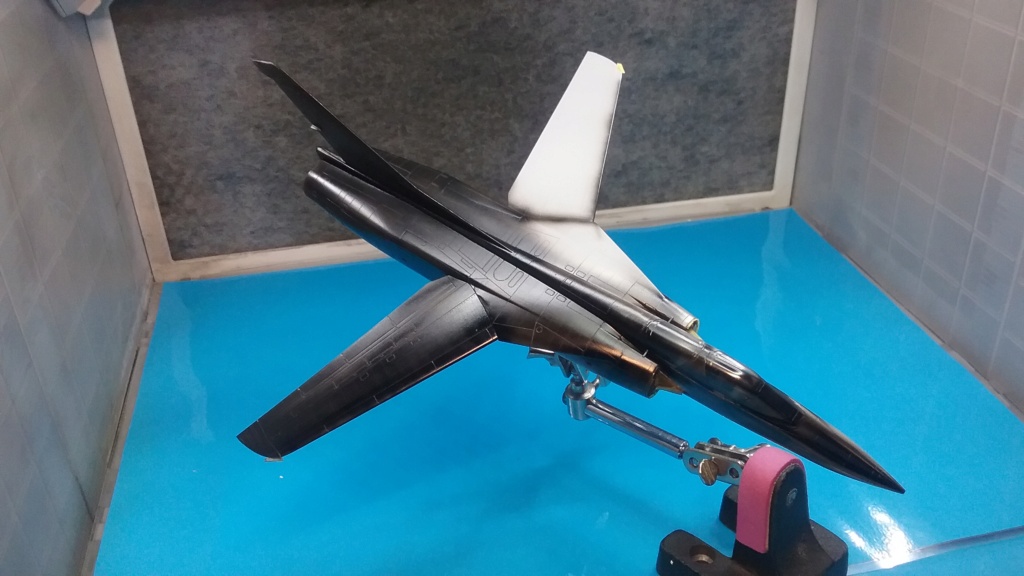

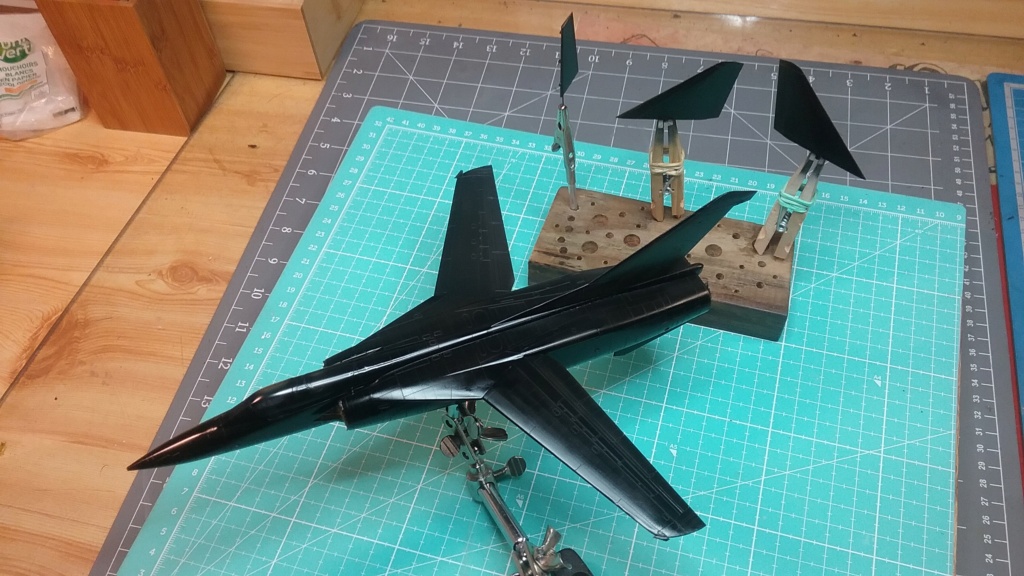

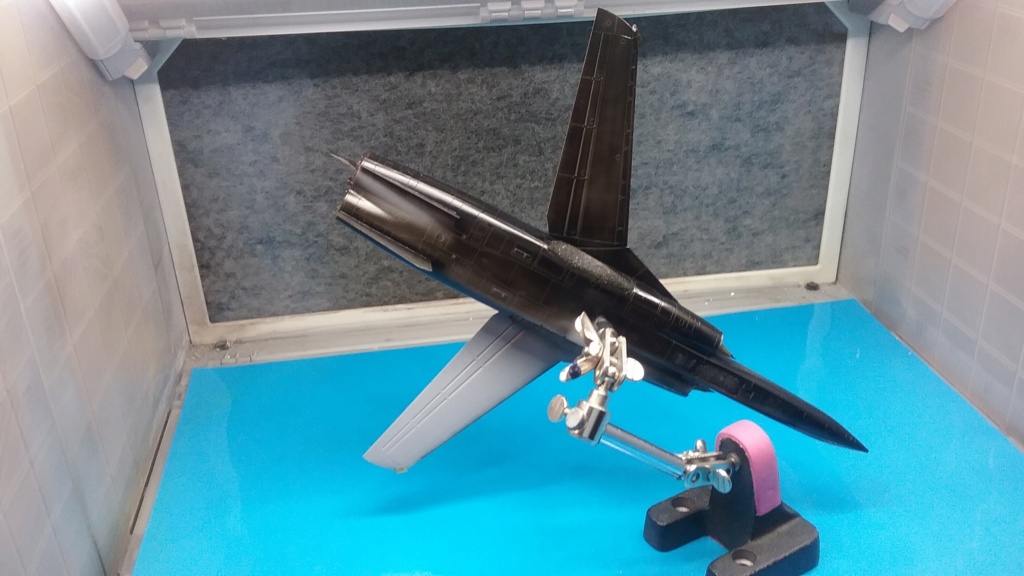

fond noir tamiya X1 dilué à 50% au leveling thinner de Mr Hobby-color

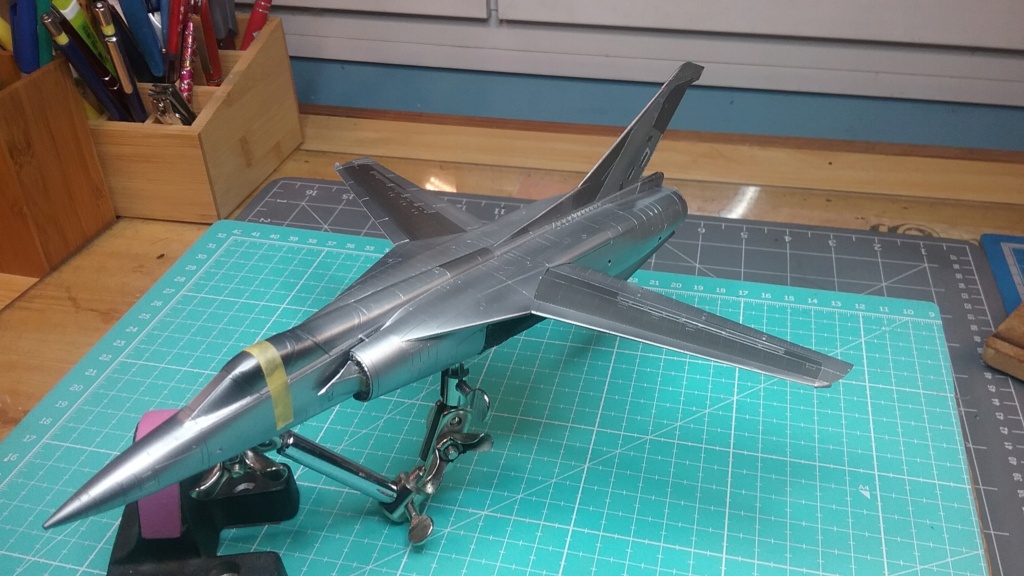

je vais commencer par faire une couche de base

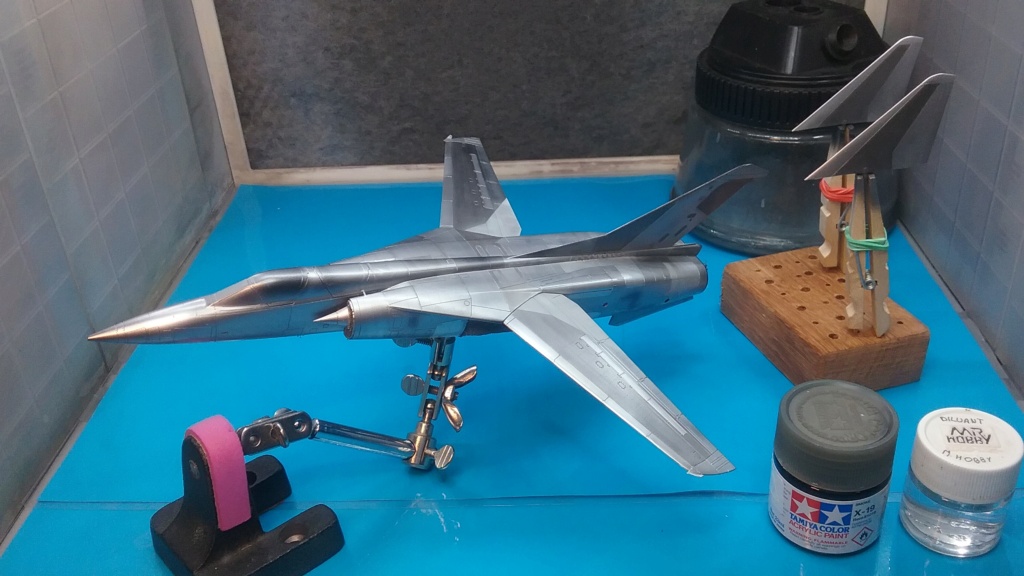

une couche d'alclad 101 diluée avec du Mr Hobby C11 (quelques goutes) pour rendre l'alu un peu plus terne

le tout passé à l'aérographe (évolution avec une aiguille de 0.28mm) pression 1.5b
reste à attendre 24h pour pouvoir masquer pour les différentes teintes à venir

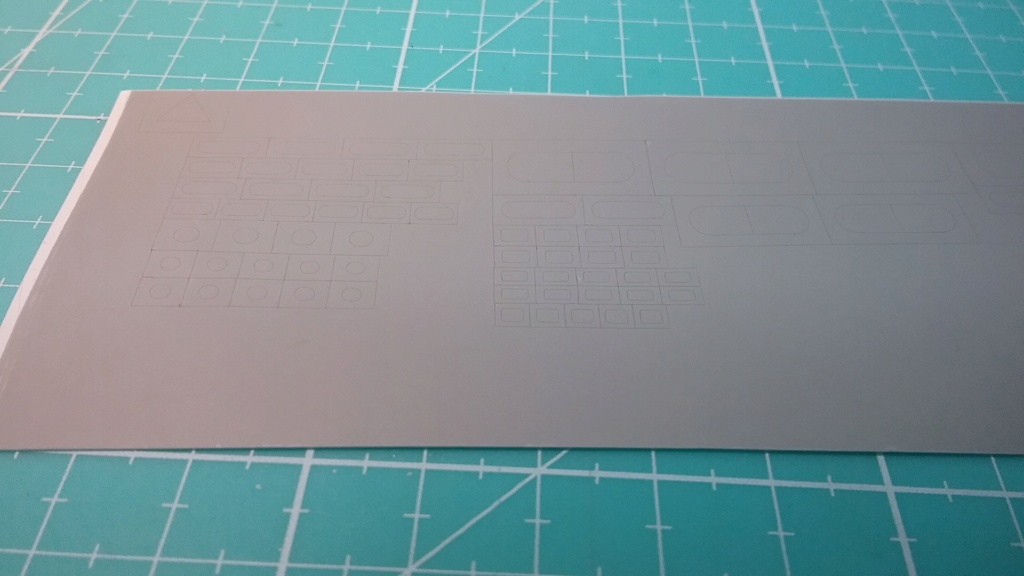

j'ai fais quelques masques à la silhouette

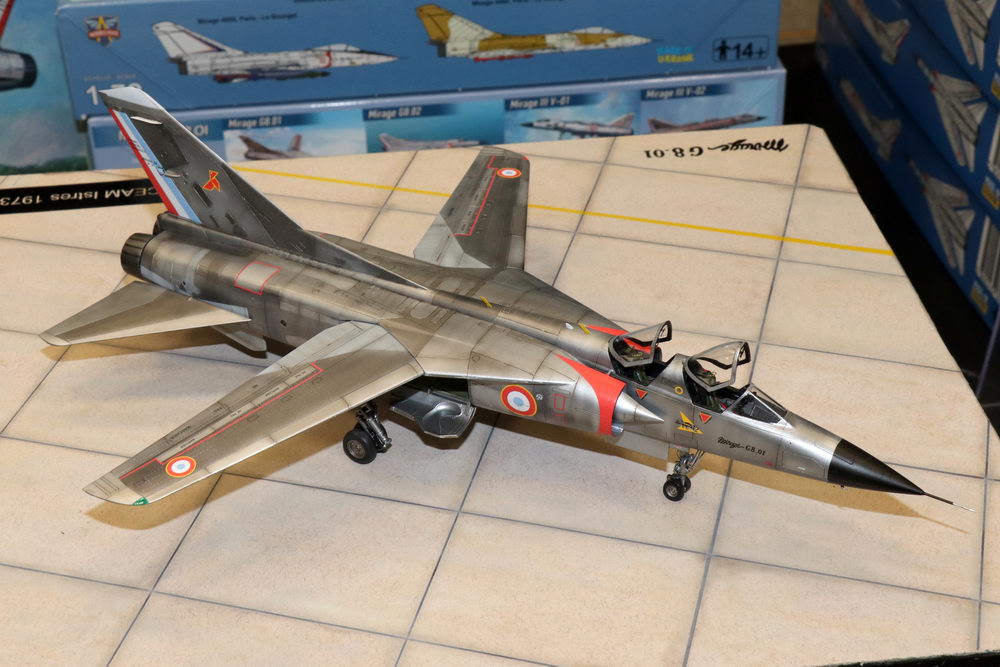

le but à atteindre

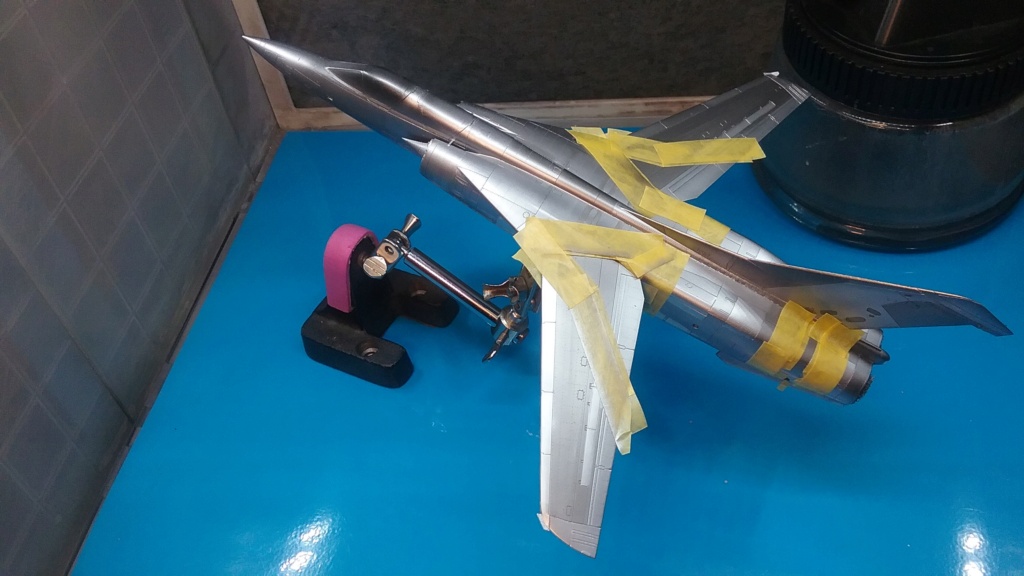

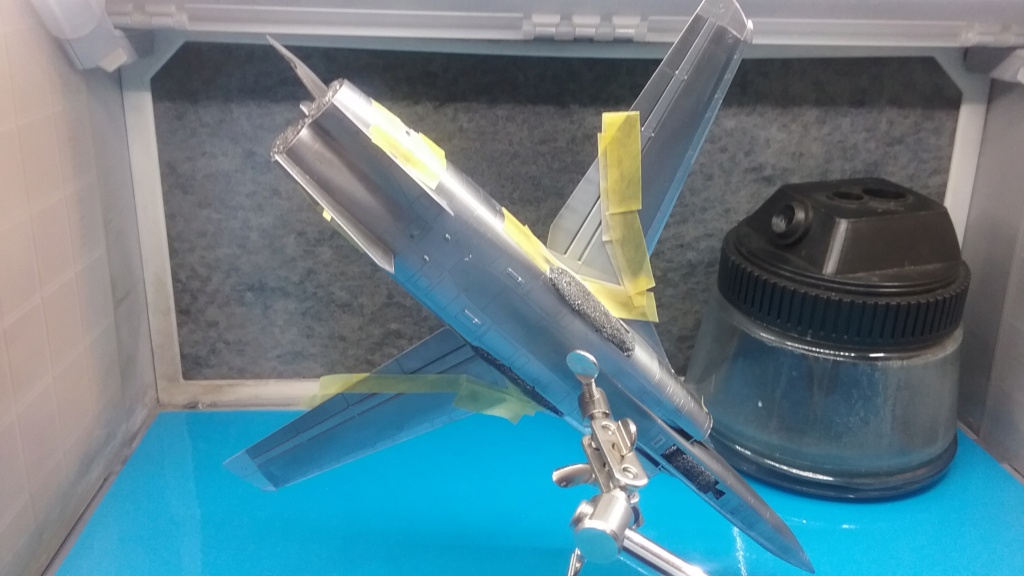

masquage assez fastidieux pour une couche d'alclad Steel ALC 112

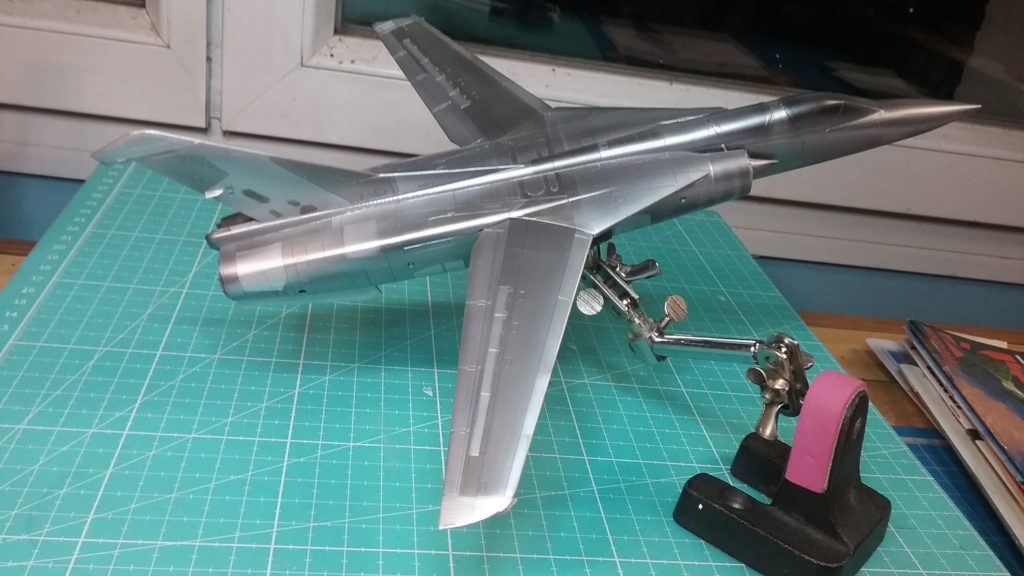

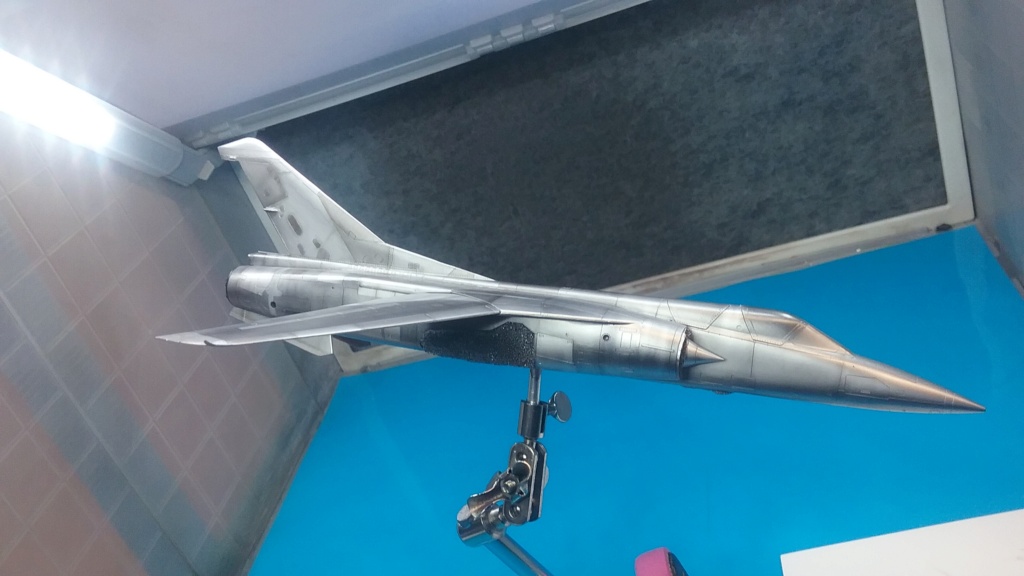

après peinture

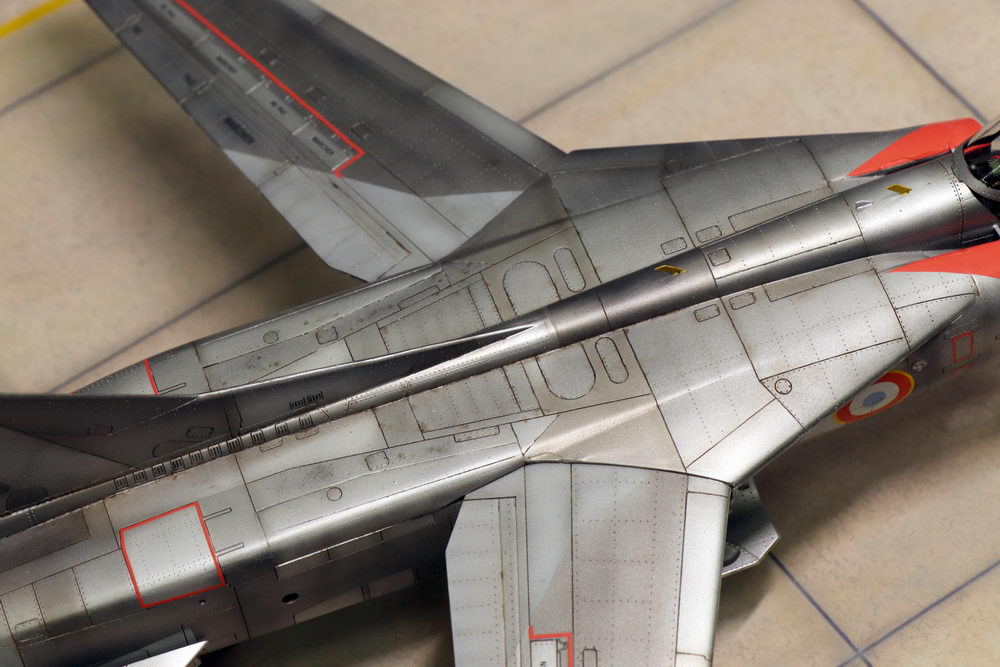

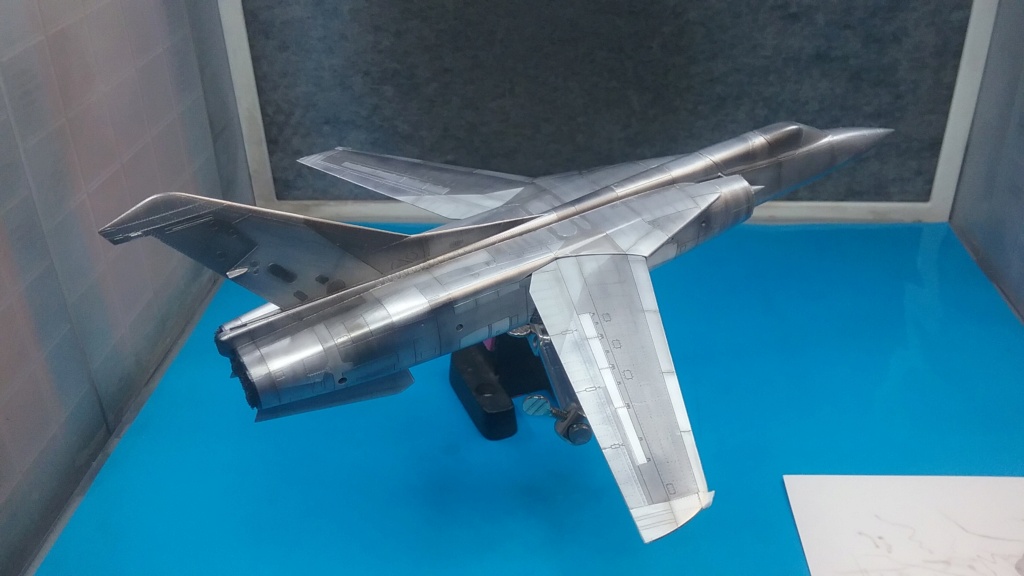

résultat

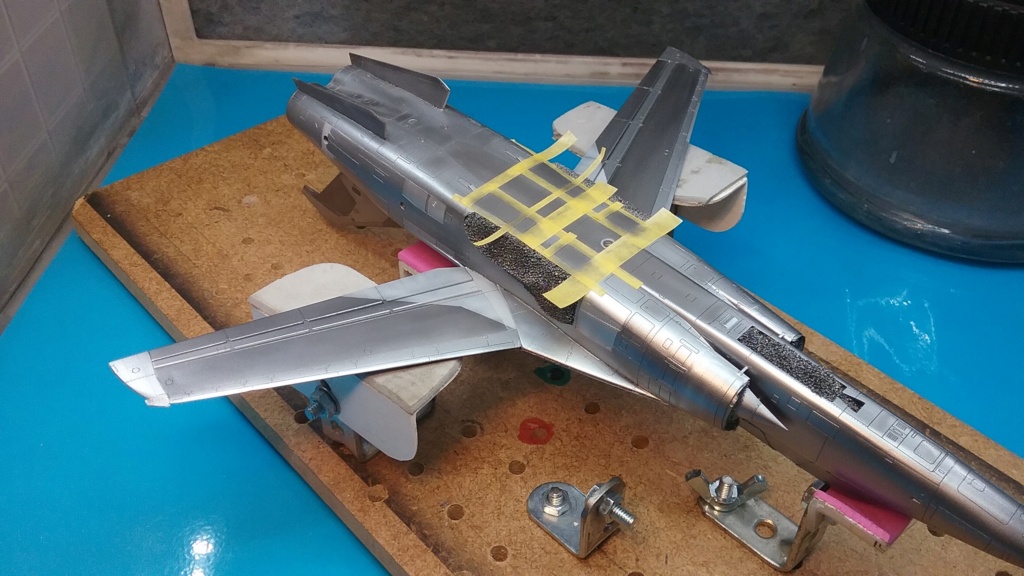

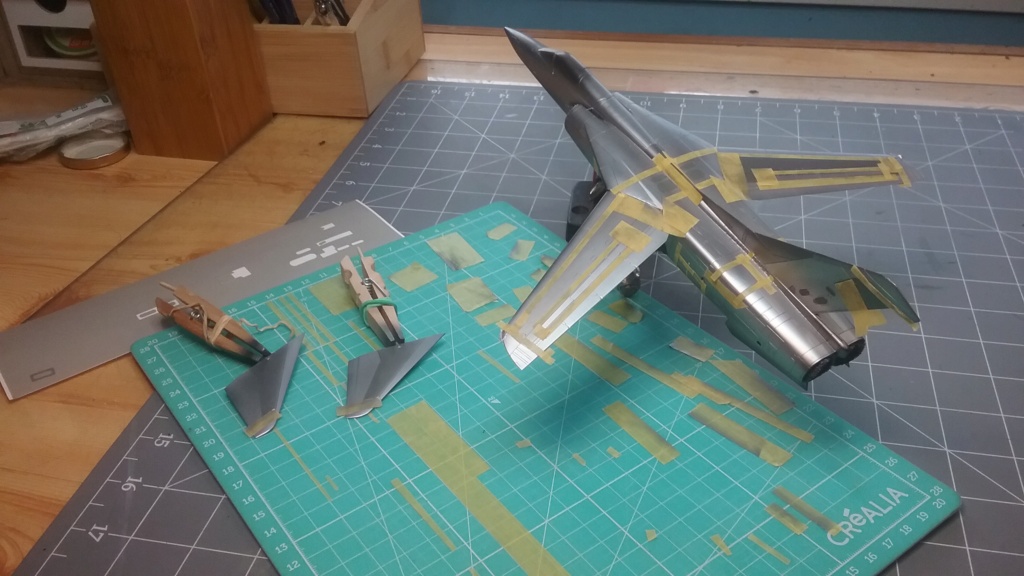

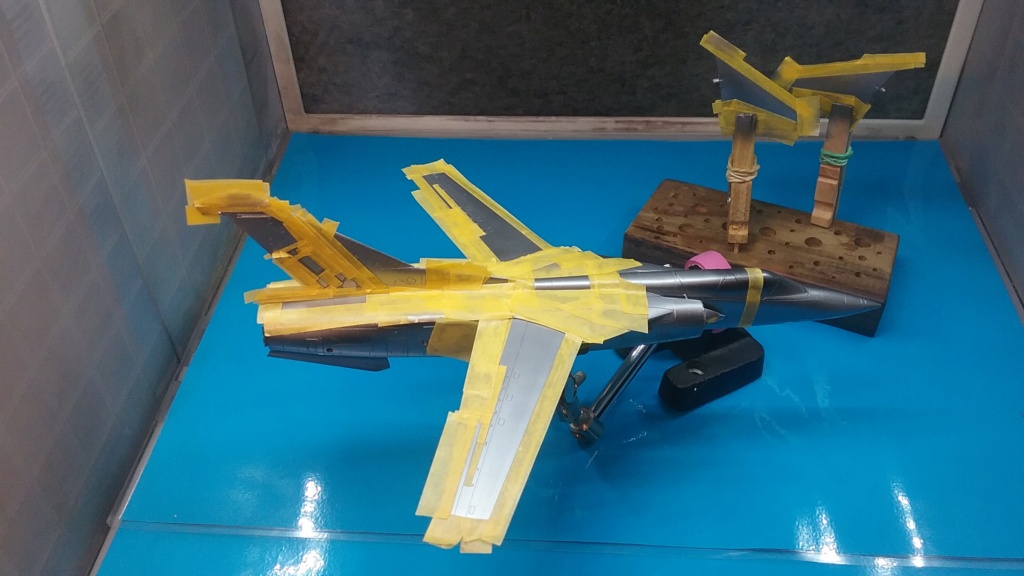

masquage pour d'autres panneaux

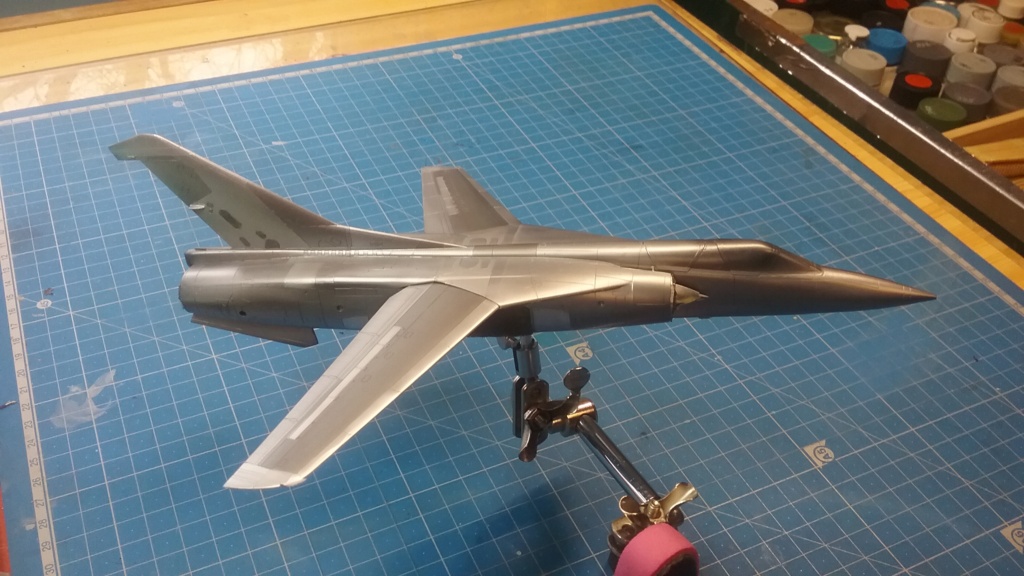

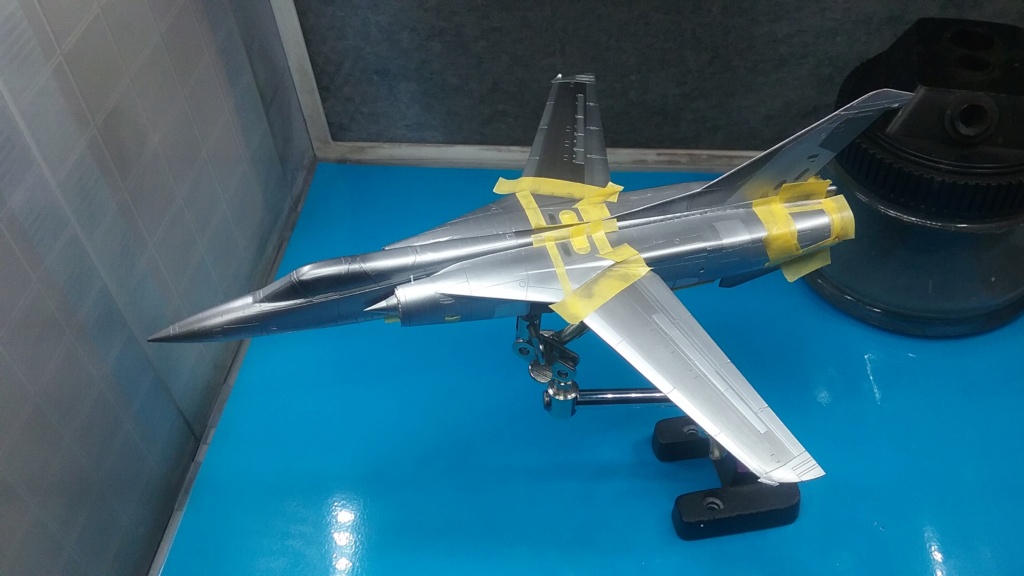

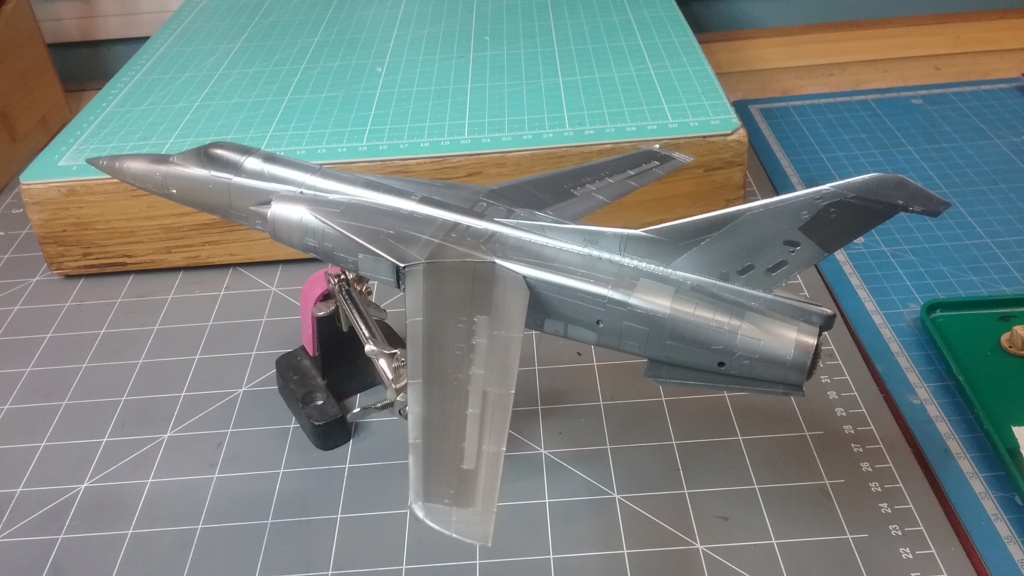

passage d'alclad 106 et alc 103

et encore du masquage!!

encore quelques panneaux à faire

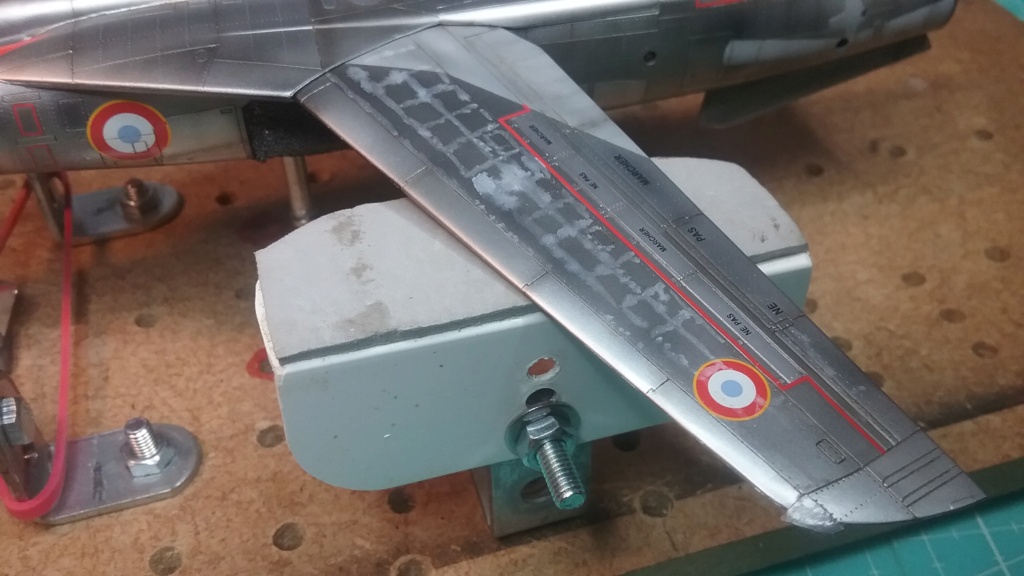

masques pour le gris de protection de la partie de l'aile qui rentre dans le fuselage

peinture du gris H325 Mr hobby dilué à 50%

Peinture du dessous

peintures utilisées

surlignage des lignes de structures avec du smoke tamiya X19 dilué à 50%

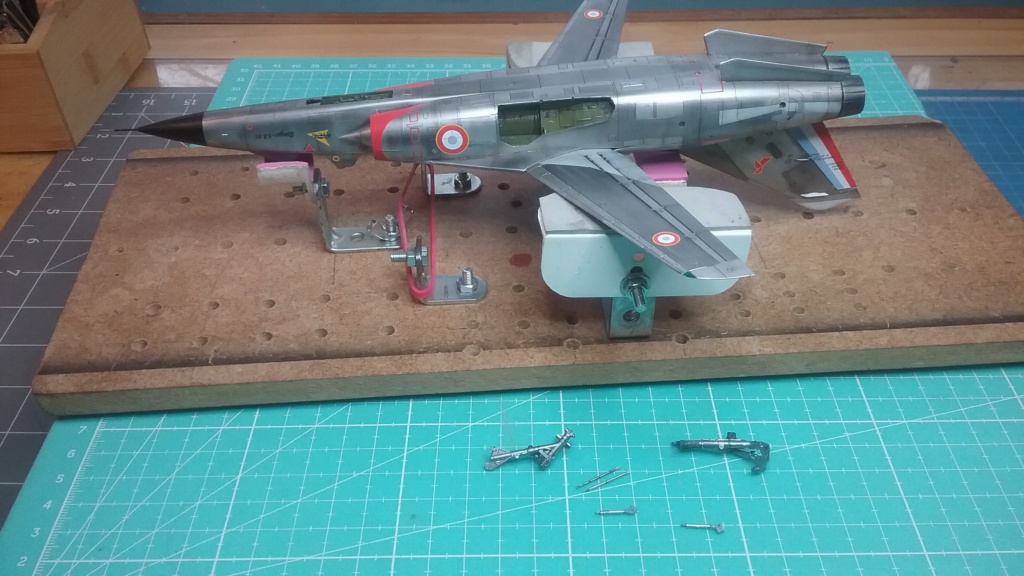

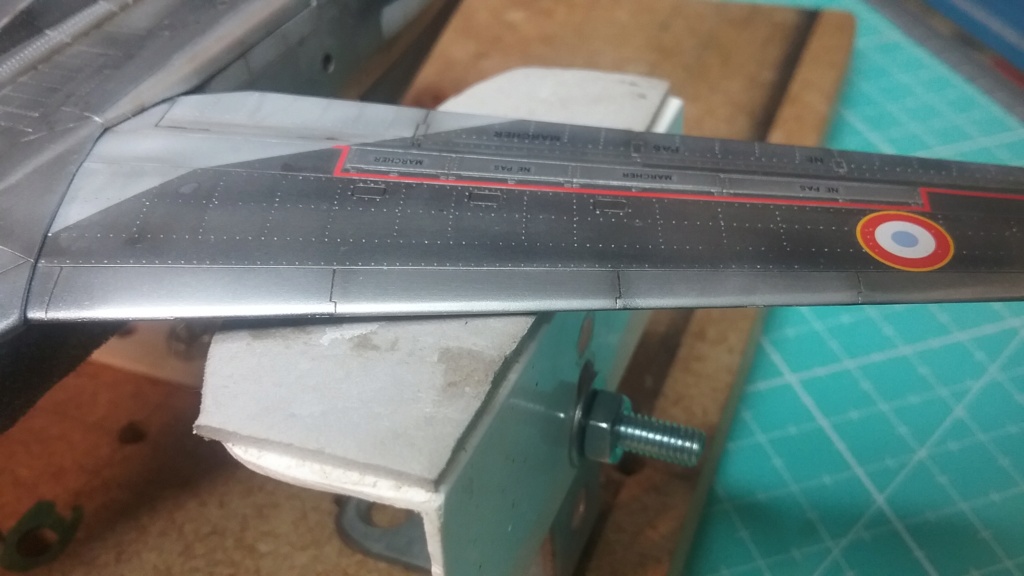

peinture métal terminée maintenant une couche de X22 diluée 50% avec du X20A pour permettre la pose des décals

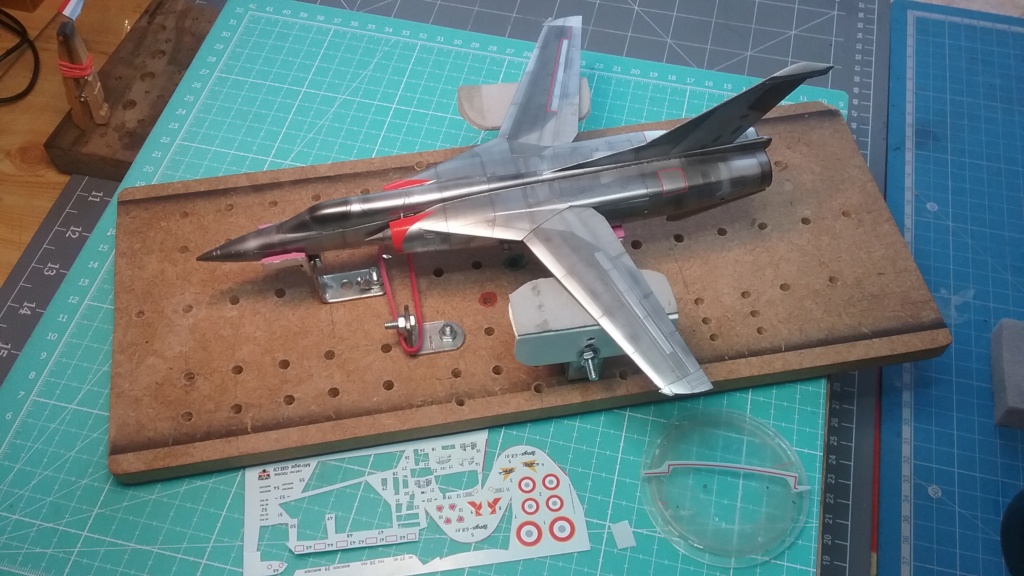

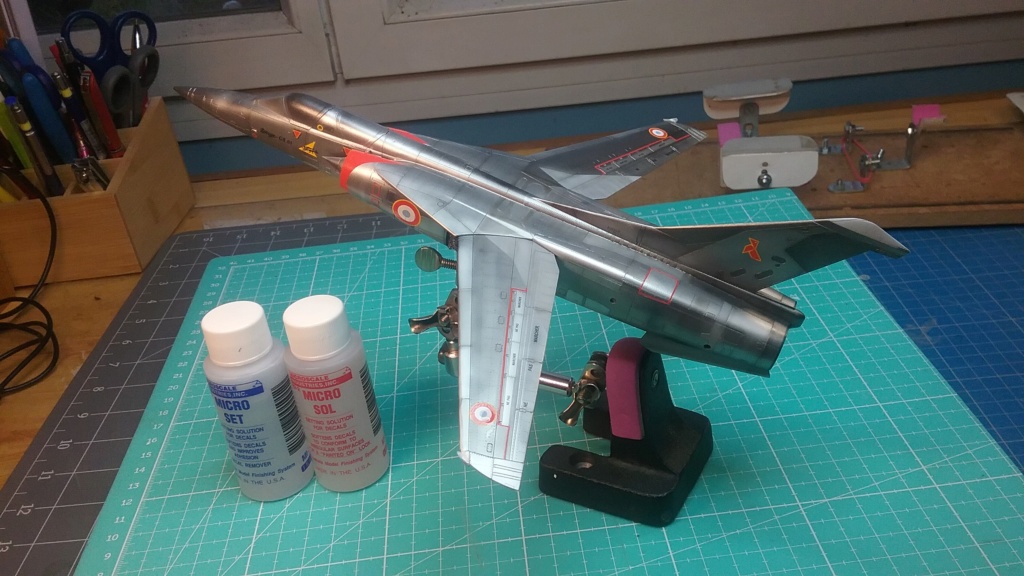

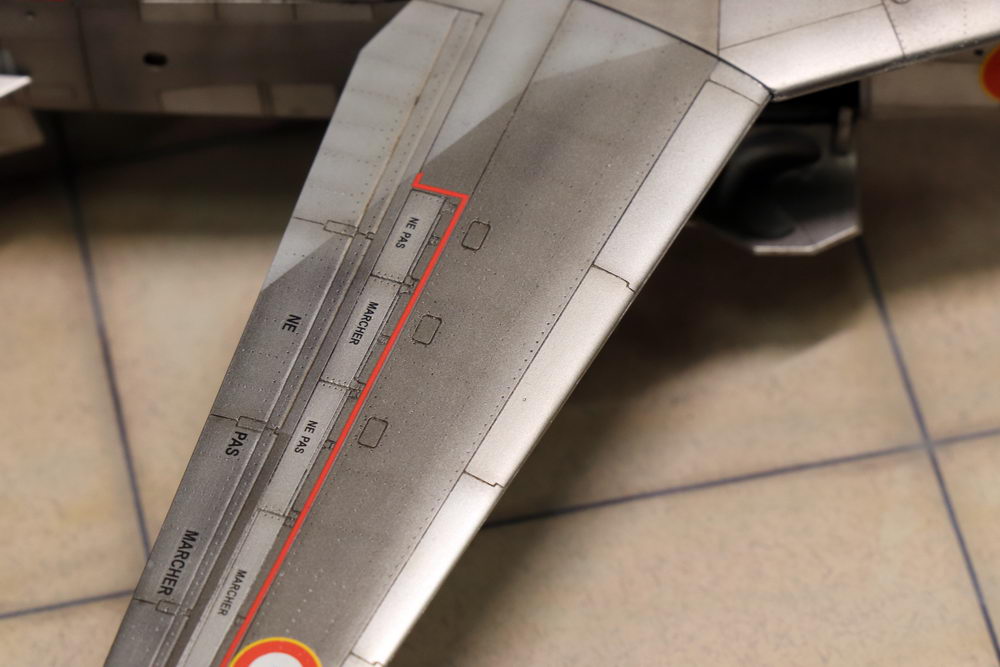

pose des décalcomanies après avoir passé une couche de X22 Tamiya dilué à 50% au X20A

les décals sont de bonne facture j'utilise quand même le micro sol et le micro set

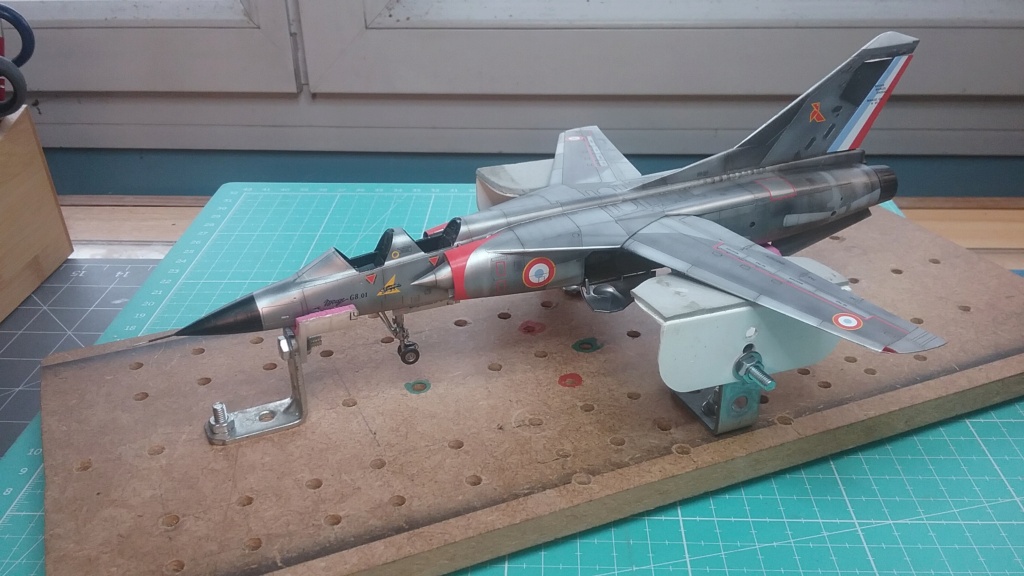

après analyse je me rends compte que j'ai oublié de peindre la zone grise des empennages, donc masquage et peinture!!

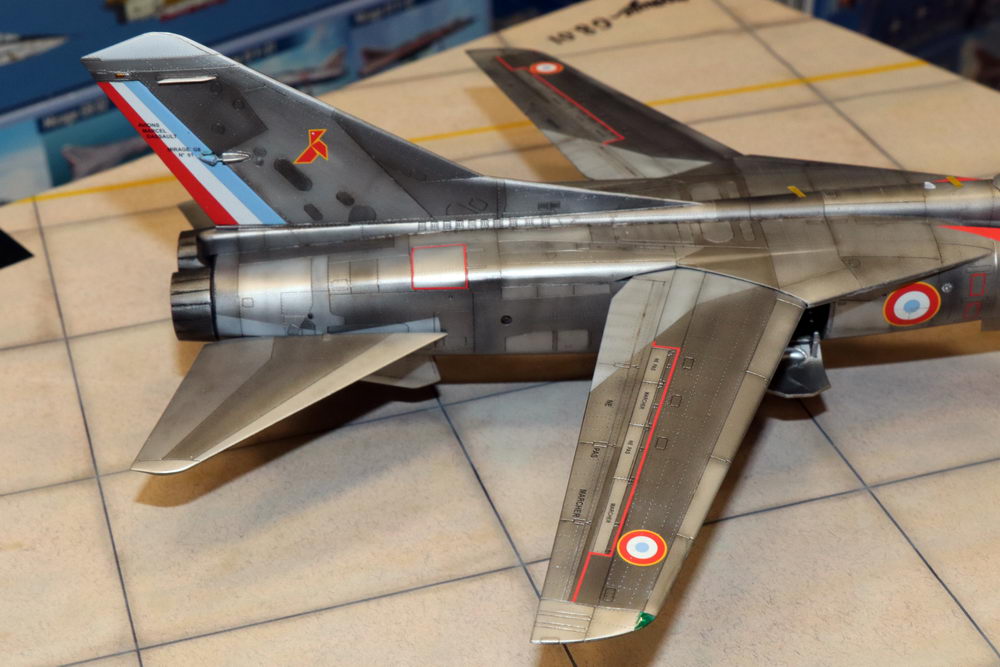

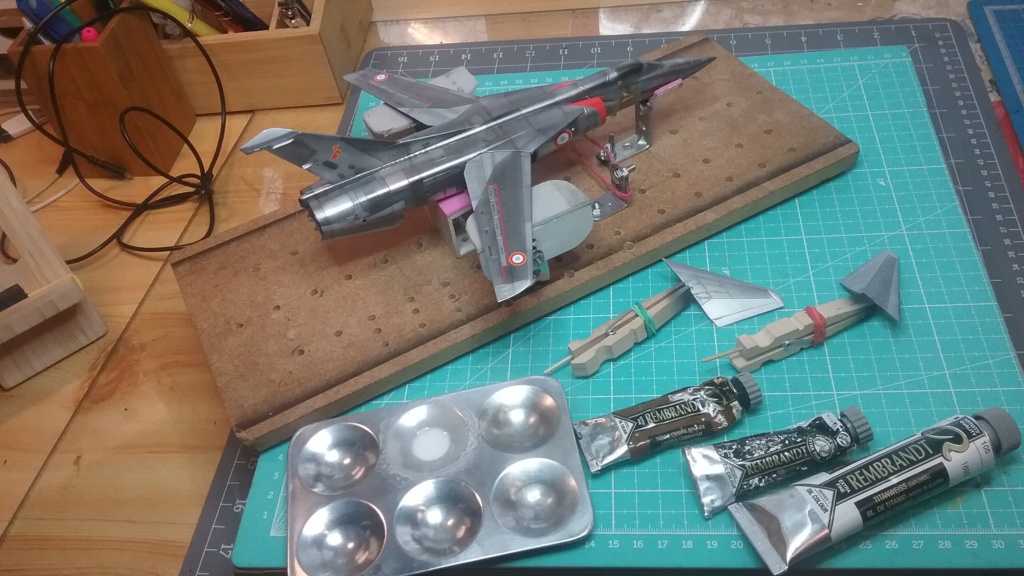

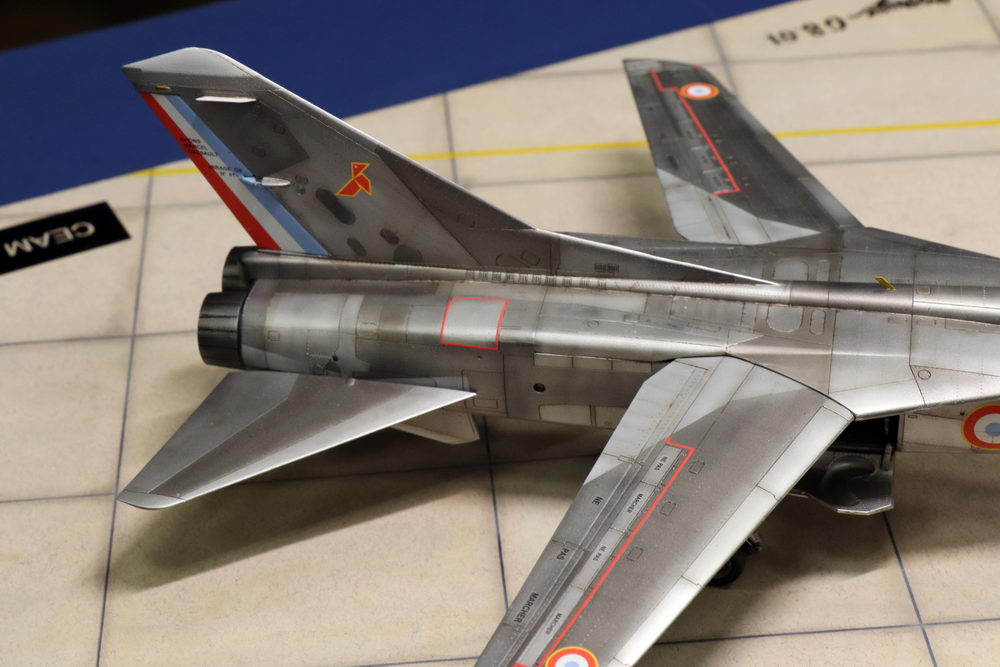

pour les jus je passe du noir dans certains endroits comme les grilles du terre ombre brulée dans les structures des panneaux et ensuite du blanc pour les rivets

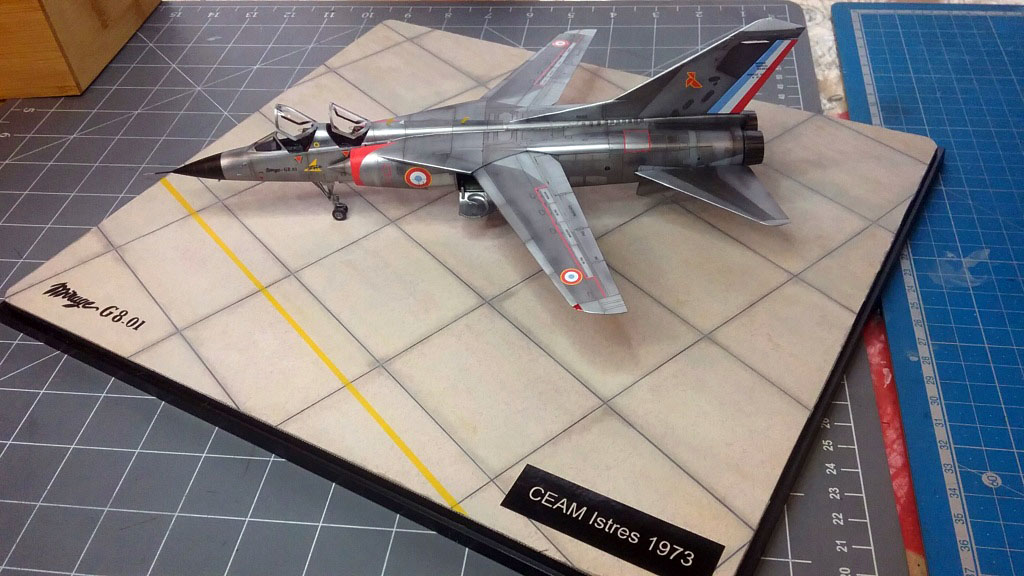

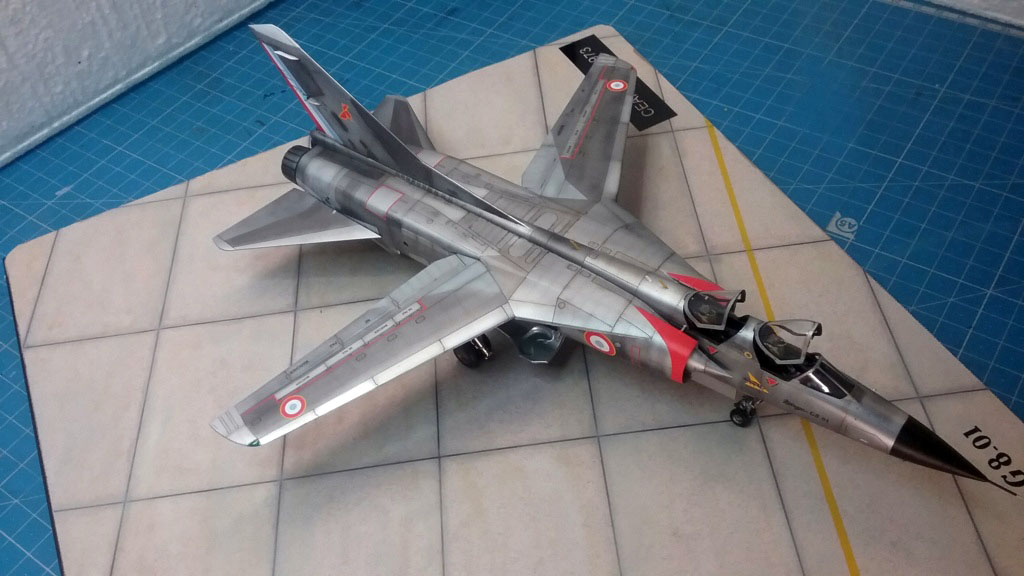

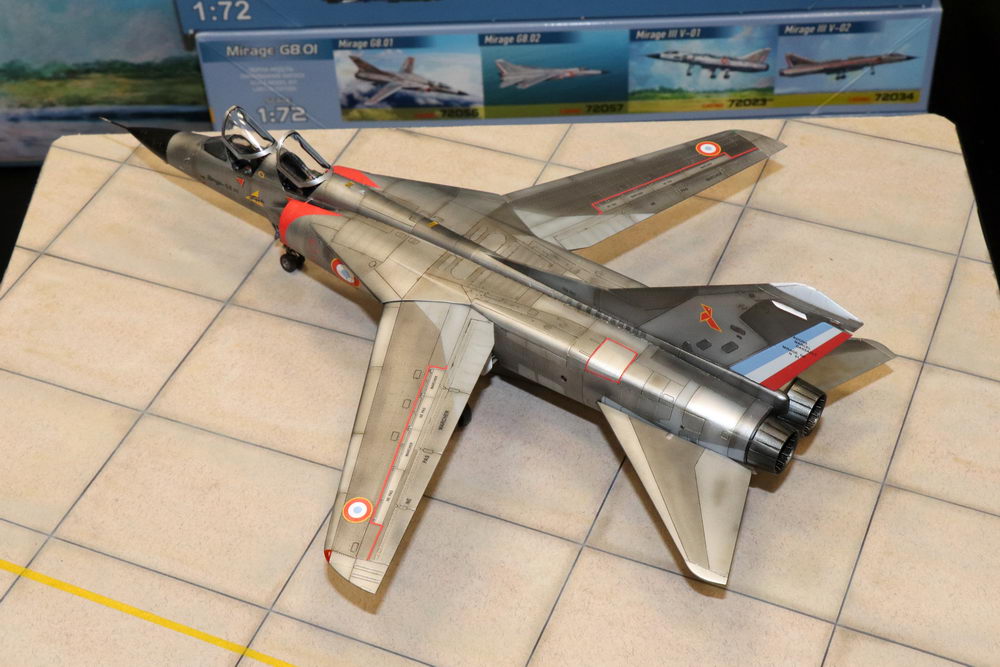

en attendant je confectionne la base du diorama (parking avion en carton peint)

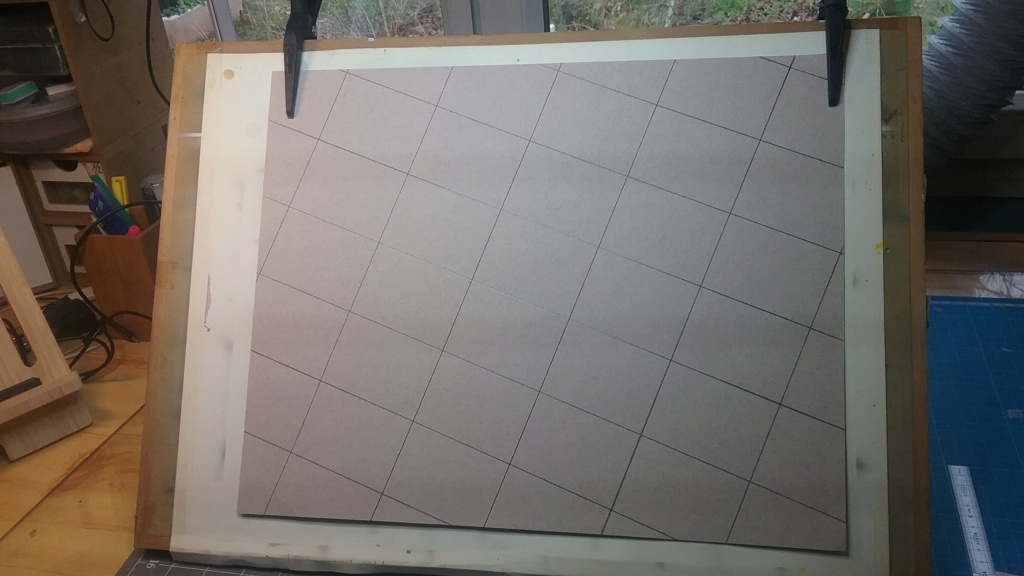

traçage des lignes 7cm et 5cm qui correspondent aux parking avion des base aériennes française au 1/72eme

passage a l'aéro de différentes teintes très diluées

découpage à la silhouette du nom de l'avion et de la base

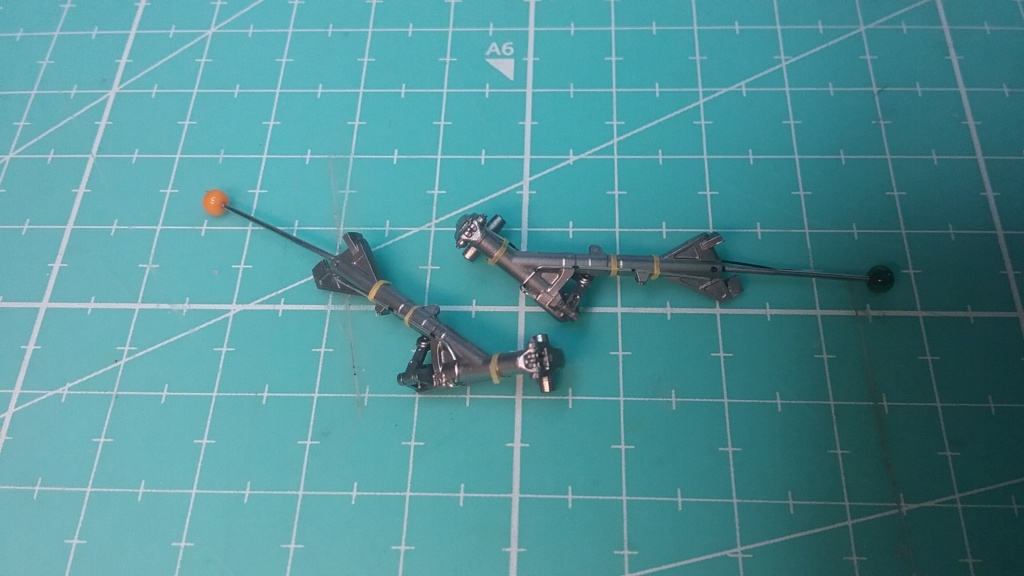

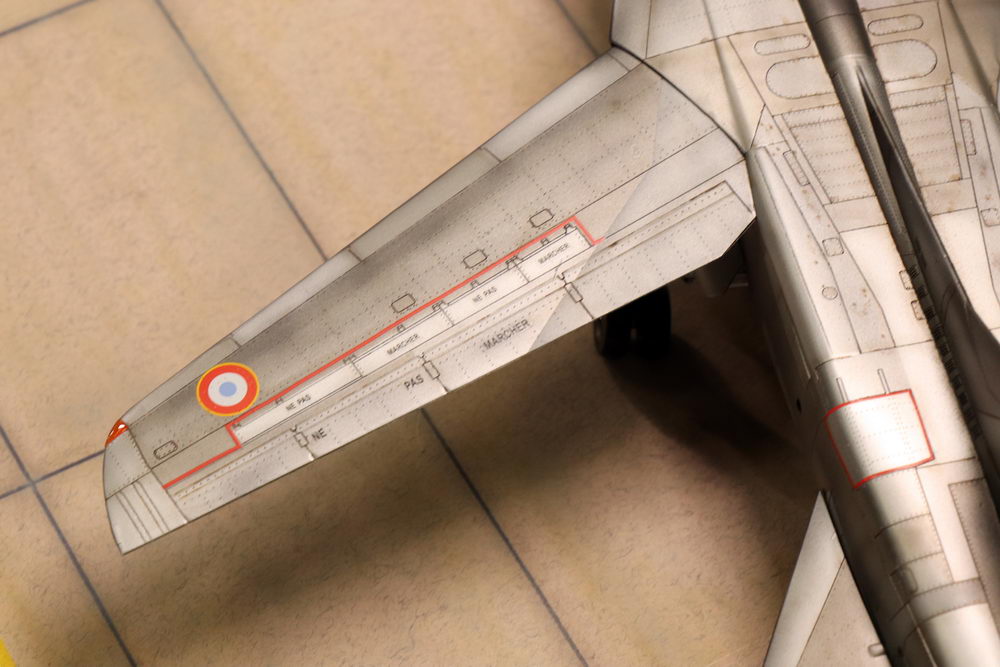

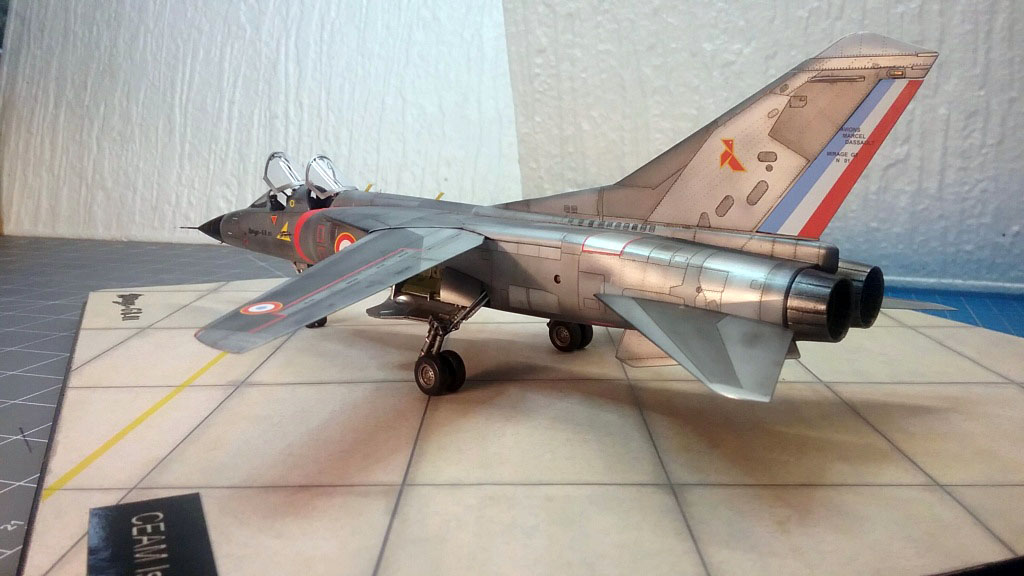

passage d'un filtre pour rendre la peinture moins brillante,

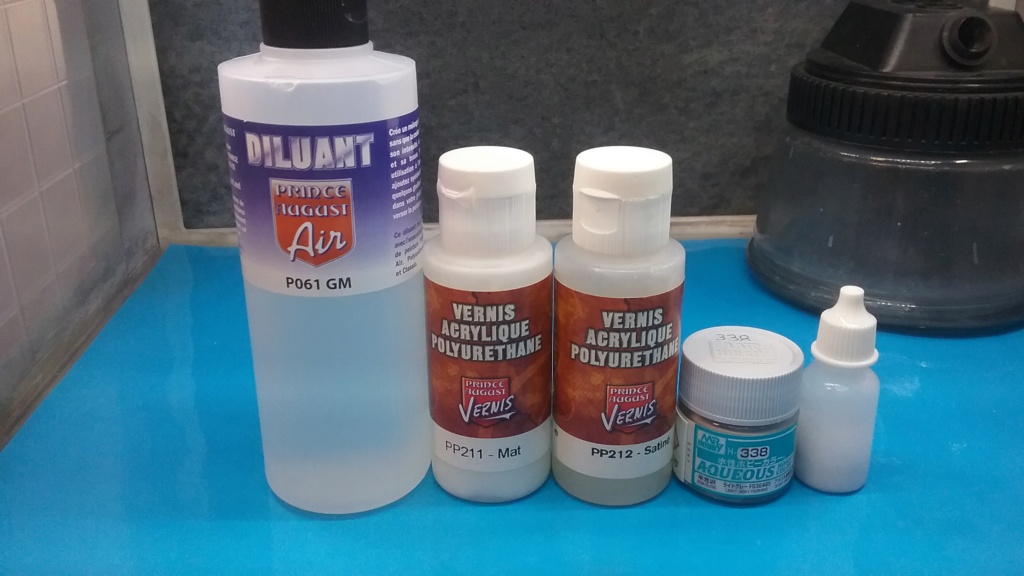

filtre composé de 50% de vernis mat et vernis satin (prince august polyuréthane )+ 3 gouttes de peinture Mr Hobby H338 le tout dilué à 50% de diluant prince august
