me voici reparti vers le 1/72, le Mirage 4000 de Modelsvit
fournie par la boutique (Bassin Maquettes de LA-TESTE) fournisseur exclusif de cette réalisation.
après examens et tests à blanc cela n'a plus rien de commun avec les Mirage IIIV-01 et IIIV-02.
ici nous avons une gravure exceptionnelle que je n'avais jamais vu sur une maquette au 1/72.
j'ai effectué différents test de montage à blanc cela s'annonce parfait ci-joint quelques photos.
donc le sujet choisi le SUPER MIRAGE 4000 prototype construit en un seul exemplaire qui est au musée de l'air du Bourget
je vais le faire couleur naturelle avant qu'il soit peint en blanc
décalcomanies et photo-découpe ainsi que des masques fournis dans la boite
en guise de documentation un super article dans les fana n°416, 417, 418.

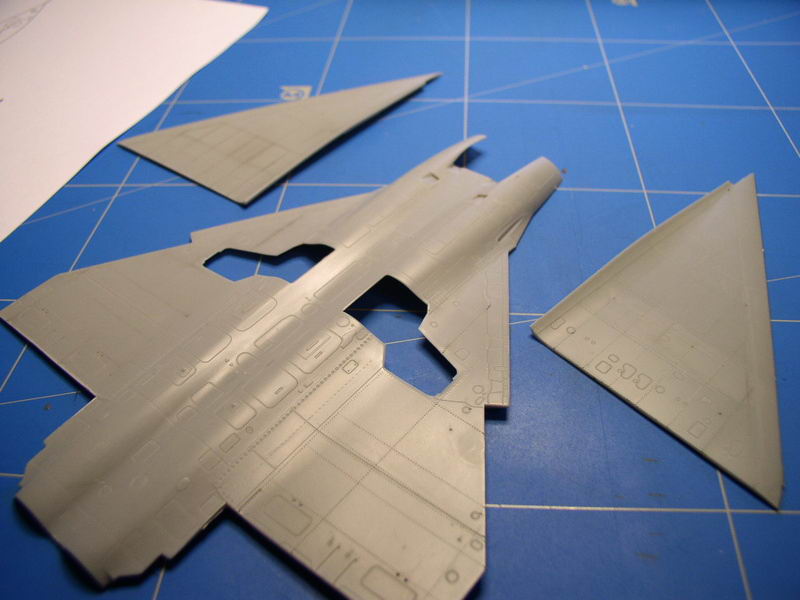

test de montage à blanc ou l'on voit que l'assemblage à l'air précis.
une photo de la déco que je vais faire
début de chirurgie découpe des élevons pour les représenter baissés.
préparation pour le rivetage,traçage des lignes de rivets au marqueur fin et ensuite passage de la roulette à riveter.

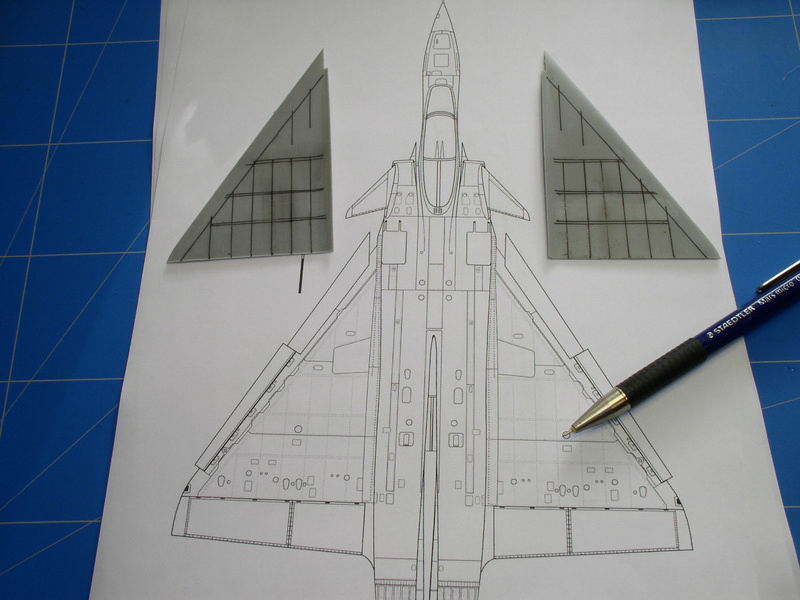

j'ai gravé la ligne de structure manquante sur l'extrados ( la pointe du crayon la désigne sur le plan) en effet elle est bien présente à l'intrados.

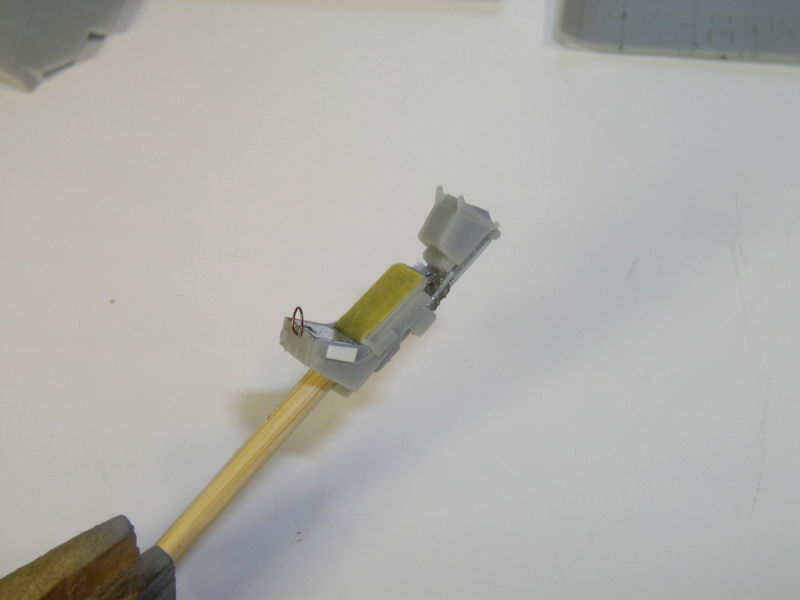

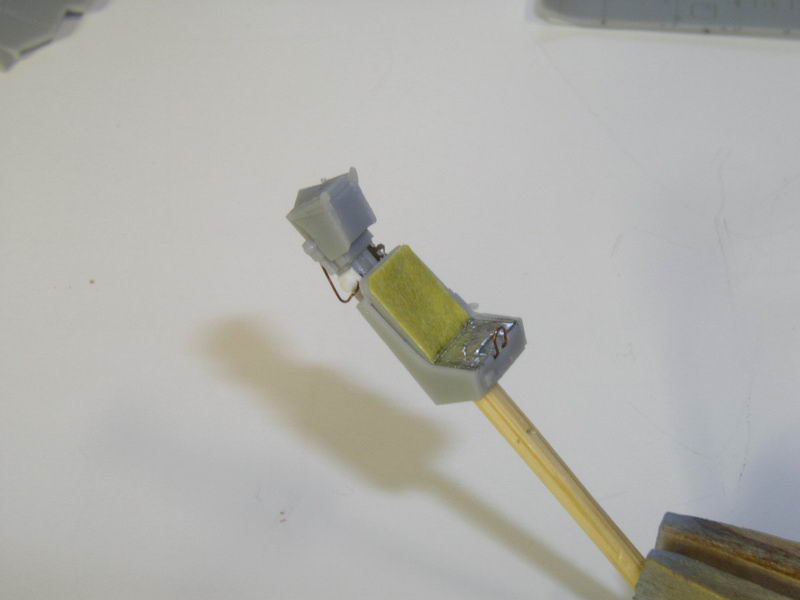

amélioration du siège qui est pas mal du tout d'origine.

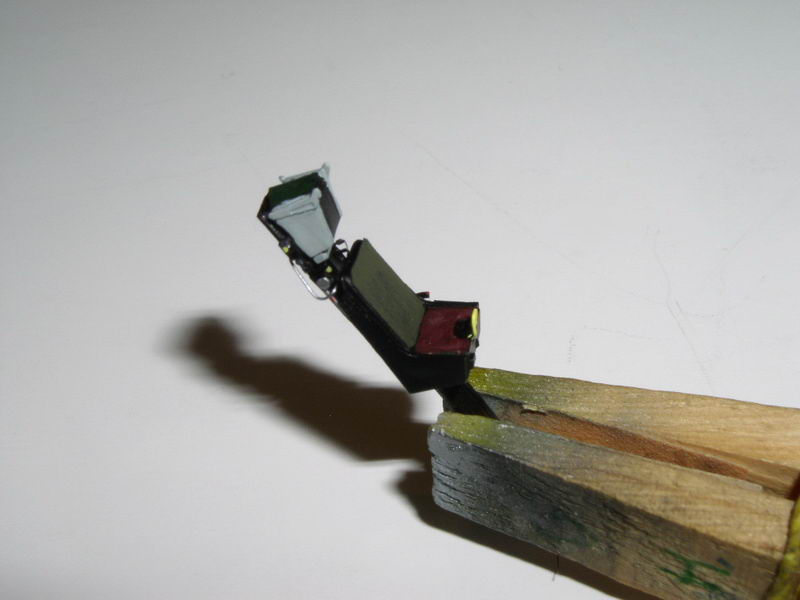

peinture du siege avant mise en place des sangles et derniers détails
confection des feux de navigation découpe de l'emplacement des feux et collage de plastique translucide de couleur
rouge à gauche et vert à droite.

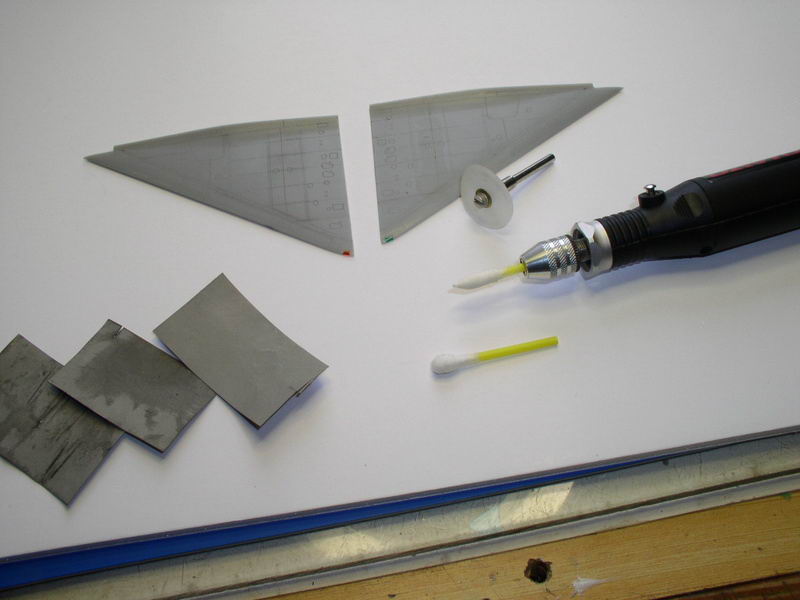

découpe à la scie circulaire au plus près
ponçage au disque abrasif ,ponçage à l'eau avec des grains de plus en plus fin 1200 2000 2500 et finition avec coton tige enduit de dentifrice pour polir
résultat tout de même plus réaliste que de la peinture.
perçage des goulottes canon et montage des compartiments de train

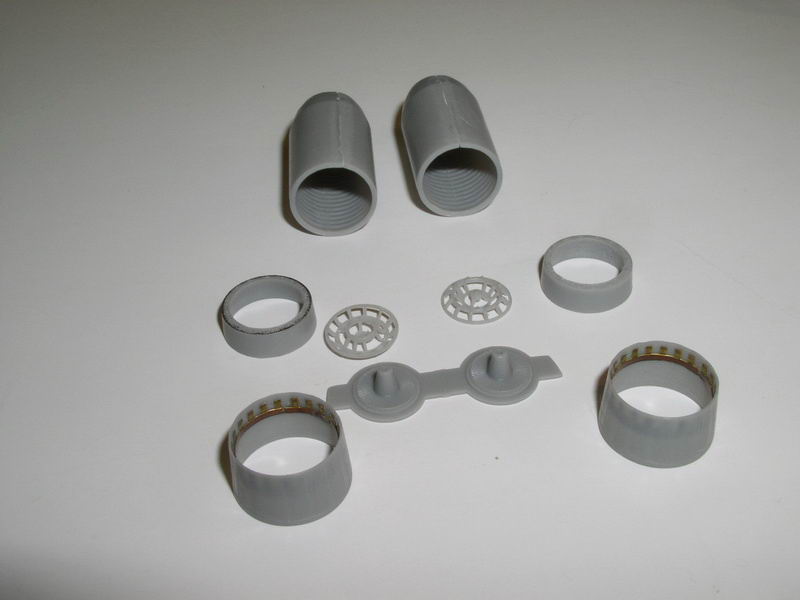

préparation des moteurs amélioration de l’intérieur des tuyères avec de la photo-découpe de récupération

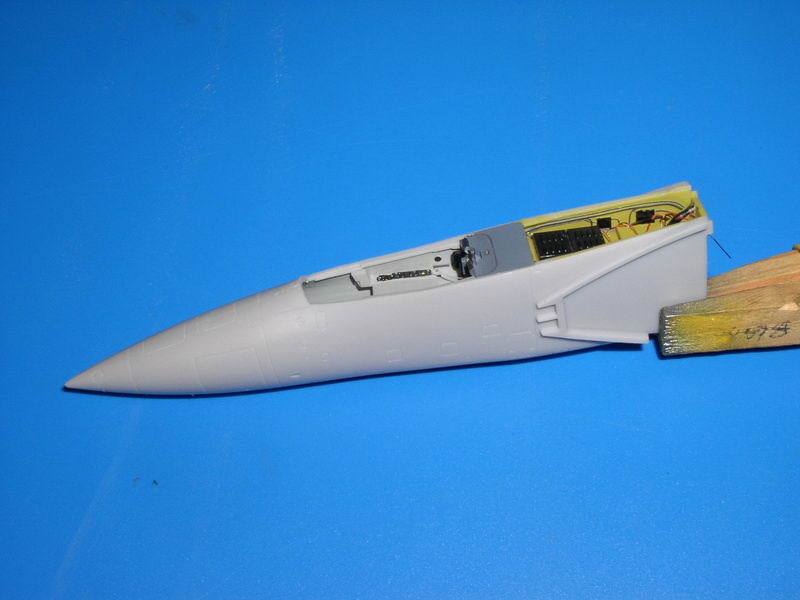

assemblage pointe avant facilité par la qualité d'assemblage pas besoin de mastic mais attention à la gravure qui est très fine.
peinture des compartiments trains de la voilure

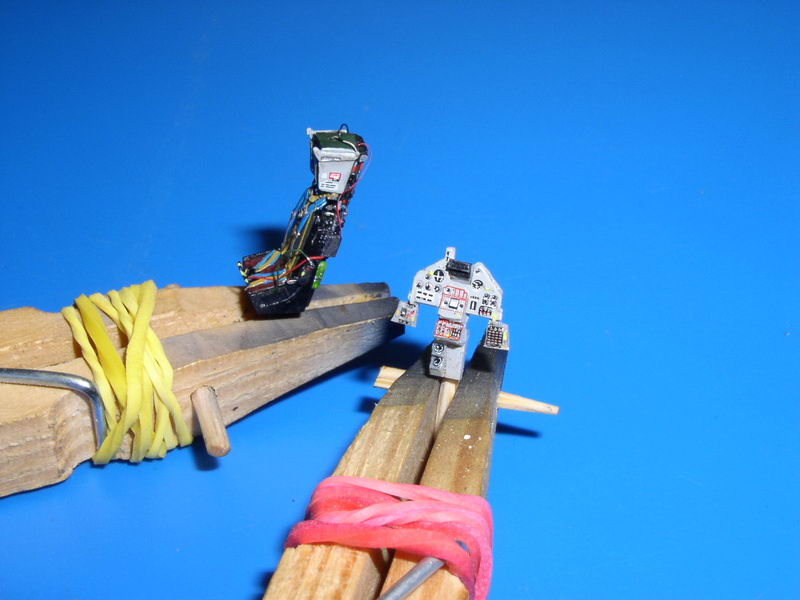

siège et planche de bord terminés
j'ai collé une petite bande de plasticard pour faciliter l'assemblage du fuselage
début de l'assemblage avec un peu de masticage, j'ai collé les extrados sur le fuselage et ensuite le dessous pour avoir la jonction au niveau du karman la plus précise possible
peinture des moteurs

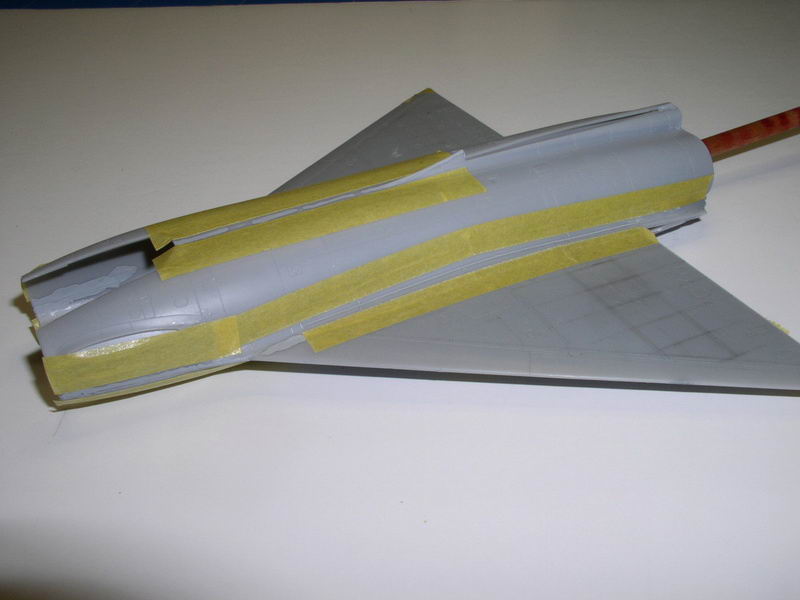

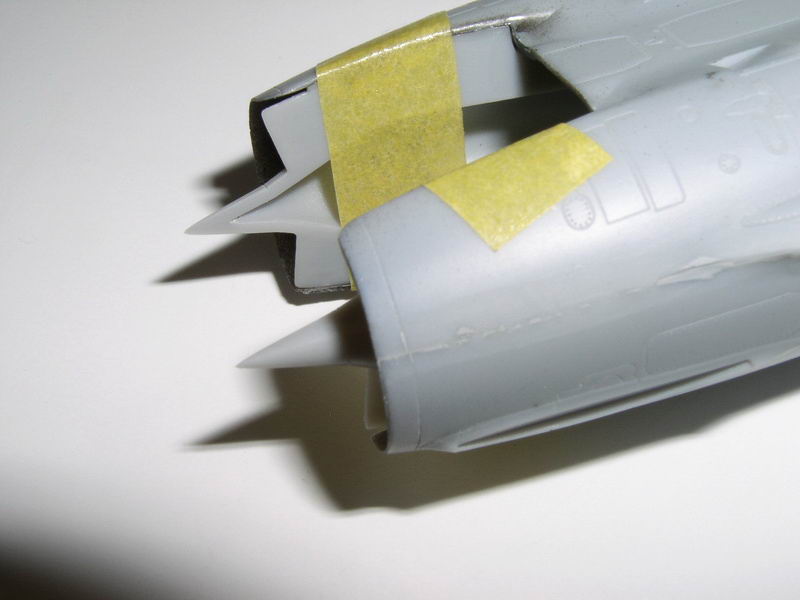

ponçage des raccords karman j'utilise de la bande cache pour protéger la gravure qui est très fine.
la jointure aile fuselage poncée mais pas le dessus du fuselage
peinture noire dans les entrées d'air avant peinture metal
collage des souris après ponçage( intérieur et plaques souris)
masticage entre plaque et entrées d'air suite au ponçage qui a rétrécis les pièces; sans ponçage il n'y a pas de jour entre les pièces mais comme j'ai décider de les affiner je me suis retrouvé avec un vide à combler!!!!!

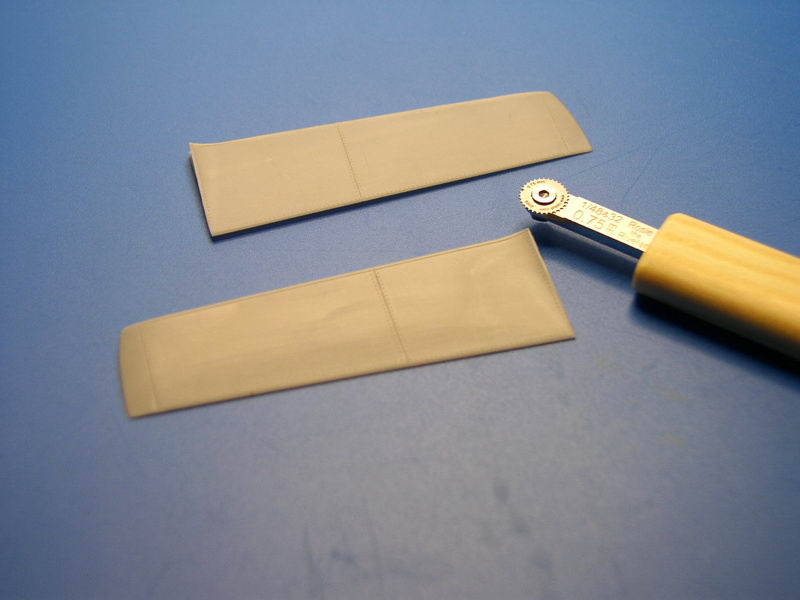

rivetage des élevons découpés

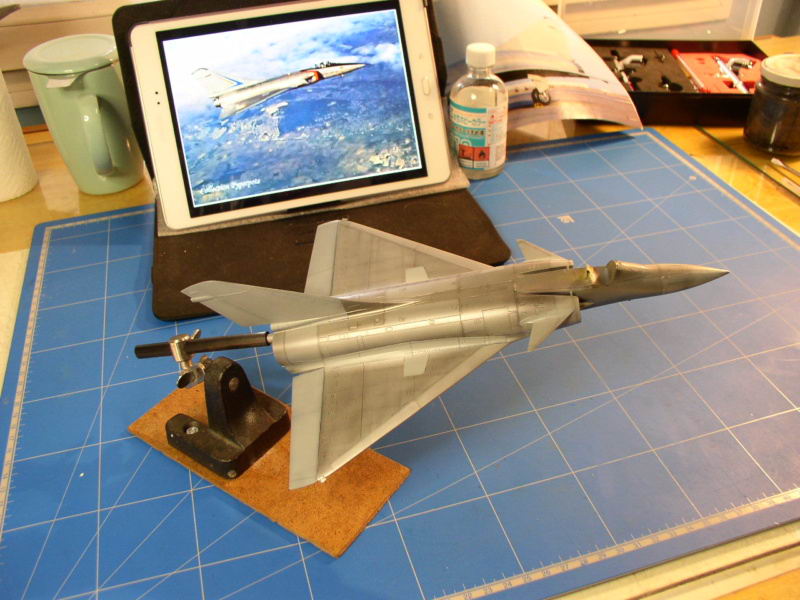

l'oiseau commence à prendre forme

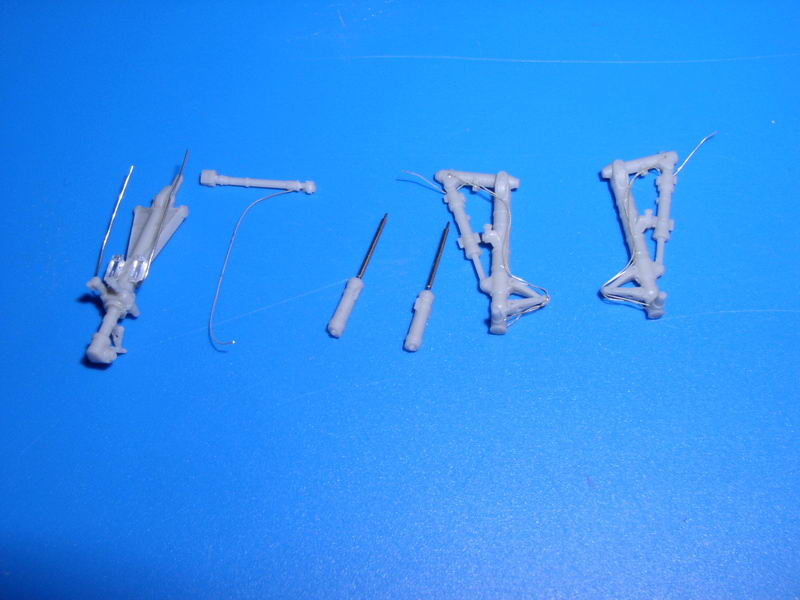

début du détaillage des trains
préparation peinture trains
collage des canards et des élevons
lors du montage de la partie avant il y a des ajustements à prévoir
pour la peinture à venir j'ai monté un kfir qui va servir de banc d'essais peinture( il a reçu la base grise pour faire les tons de peinture métal vernies) en effet les protos Dassault étaient vernis par dessus le métal naturel.

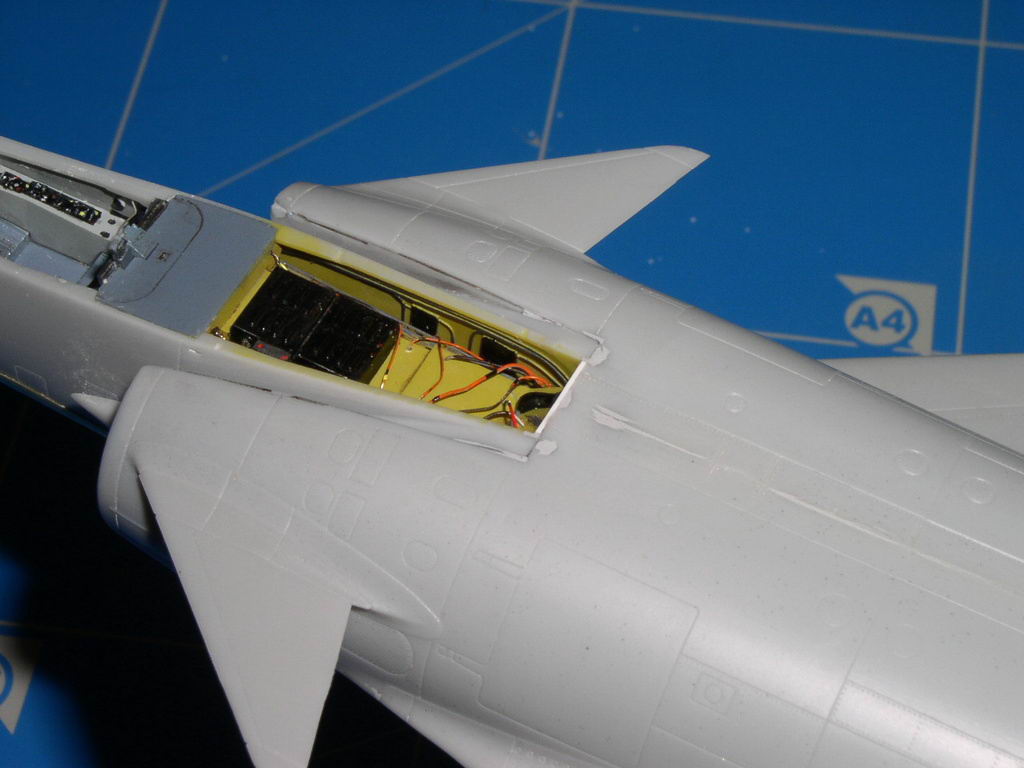

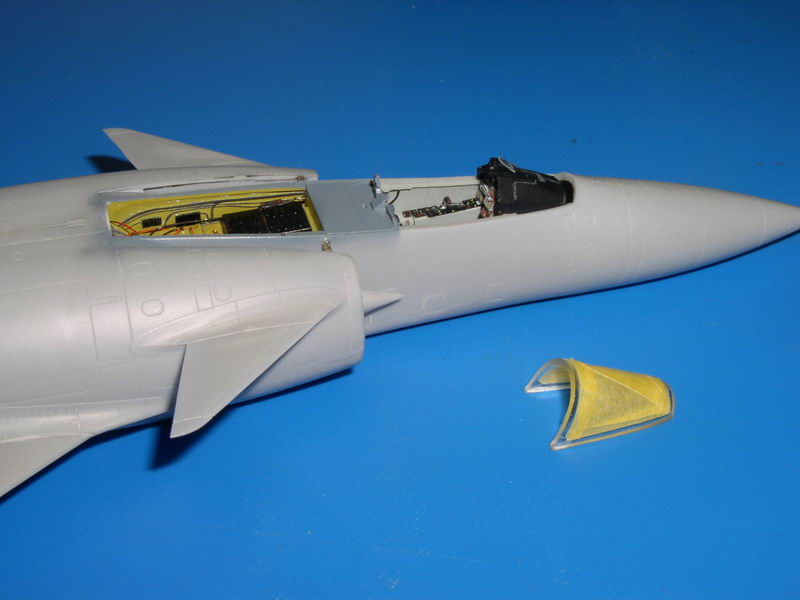

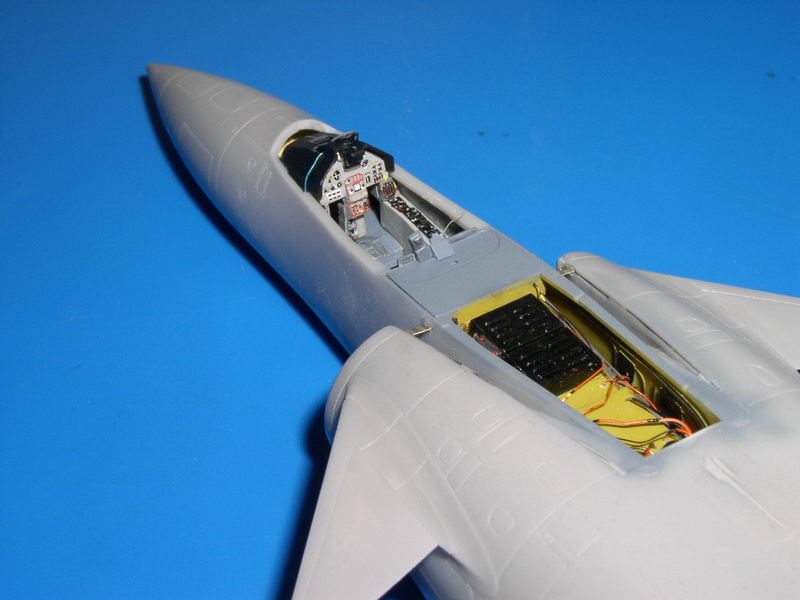

collage tableau de bord et casquette et préparation pare brise
collage pare brise
confection des tubes de liaison entrée d'air avec le fuselage

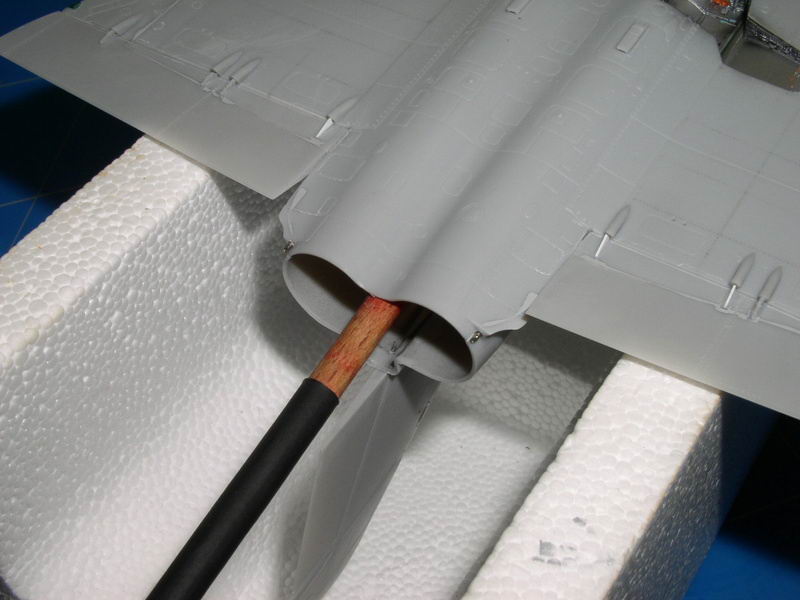

drains vide-vite fuselage arrière
après une petite interruption je reprends le montage
l'avion est prêt pour la peinture

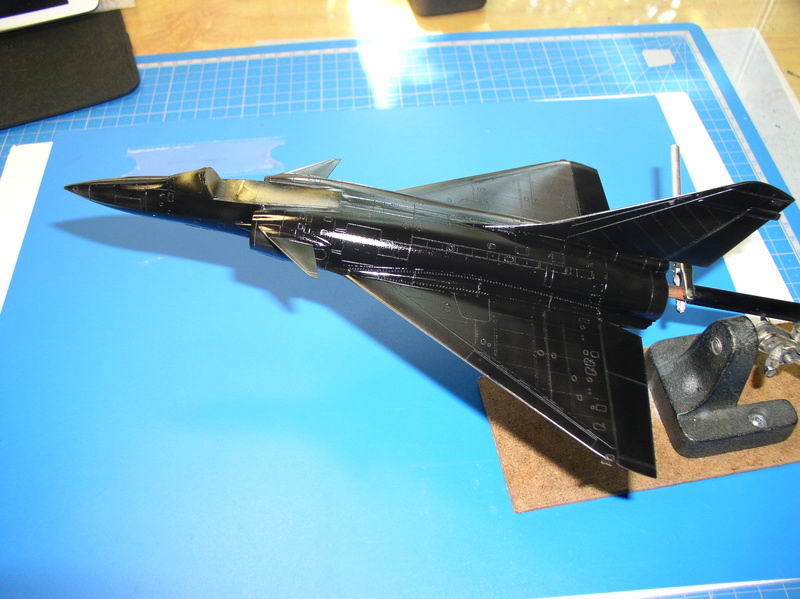

peinture noir brillant gunze H2 en guise d’apprêt pour les peintures métalliques et grises à venir

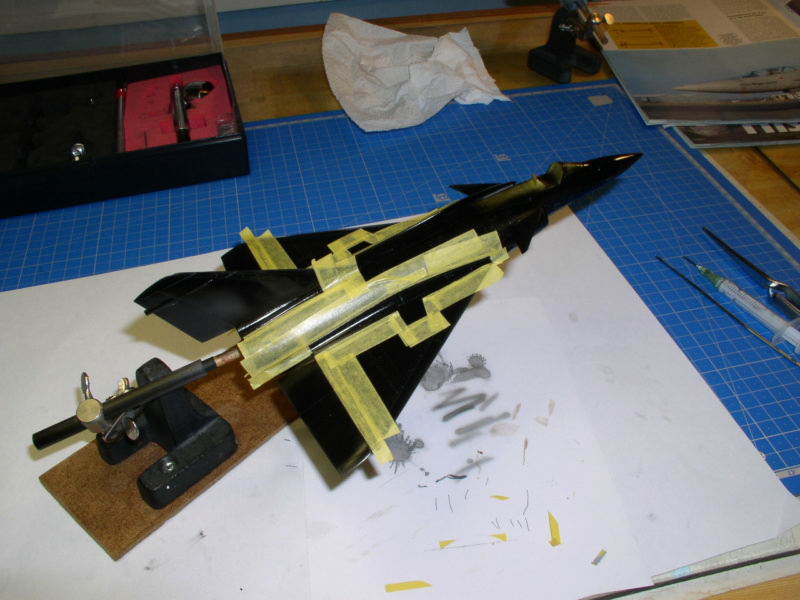

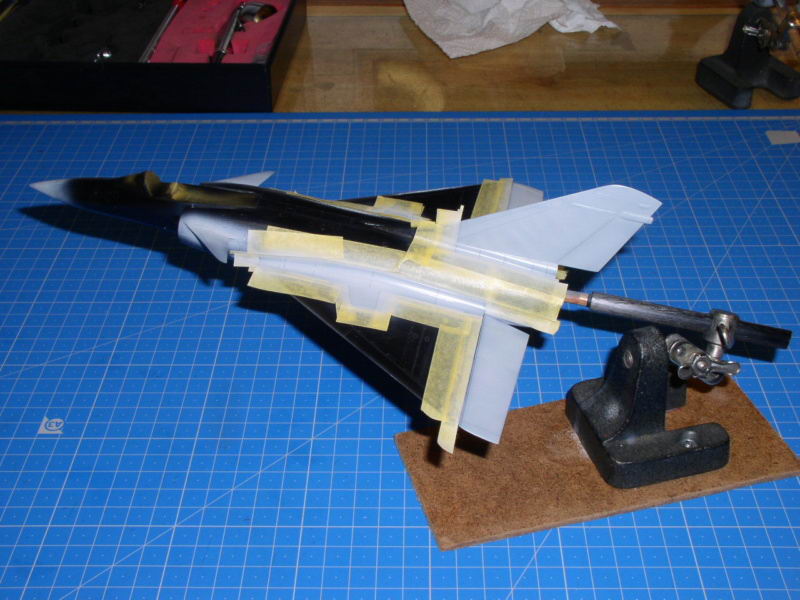

masquage pour faire le gris clair (parties en composite)
le gris est peint
apres avoir masqué le gris,la couche de base est constituée d' alclad 101 mélangé a de l'humbrol 87( 1% uniquement) le tout dilué au diluant mcolor thinner
tout cela pour avoir un éclat métallique un peu terne.

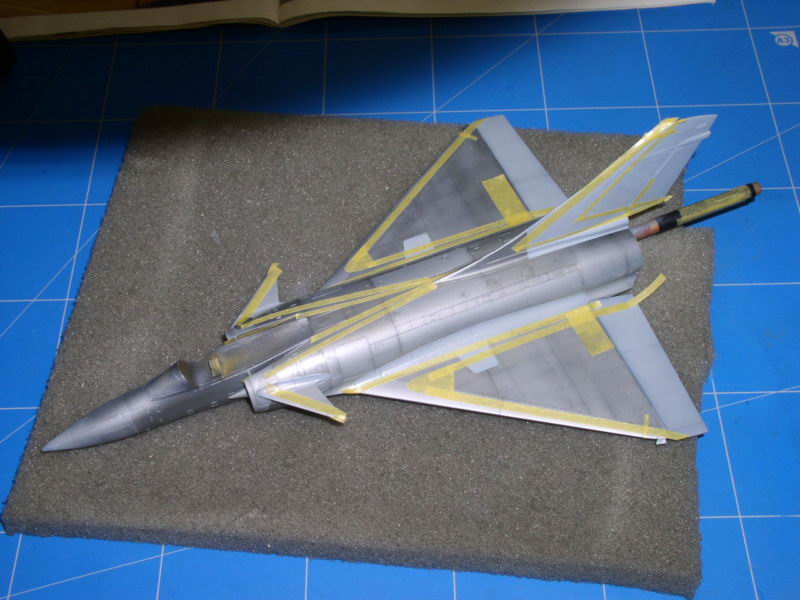

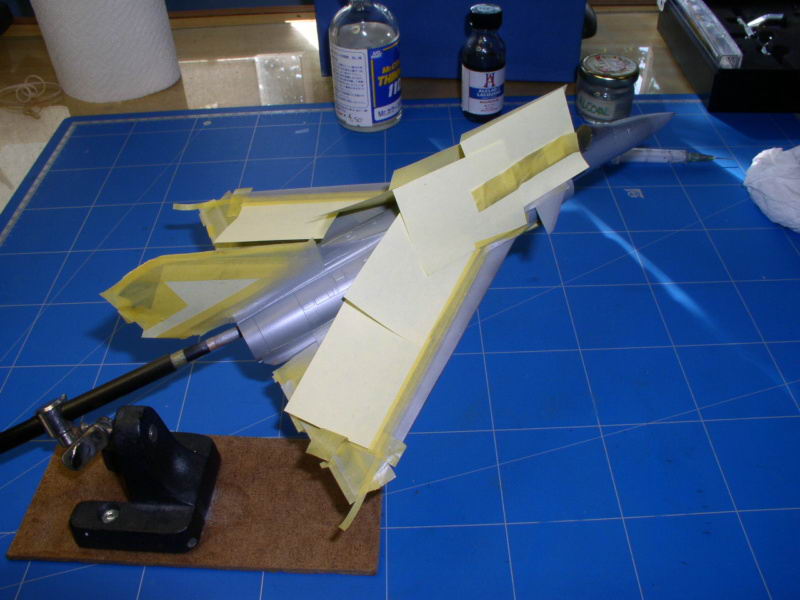

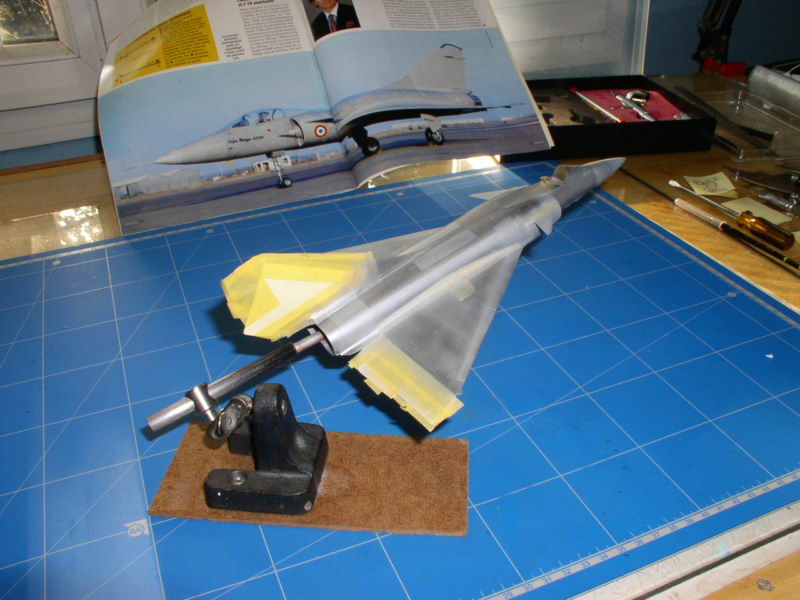

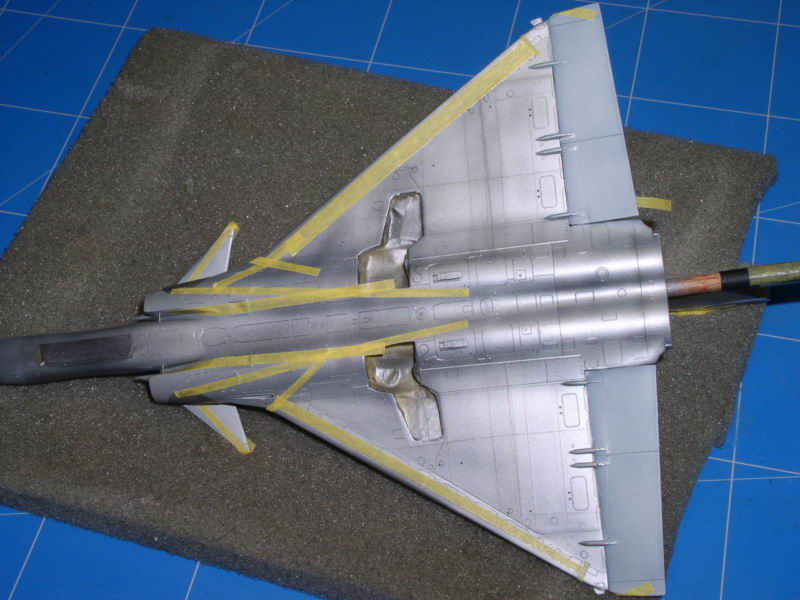

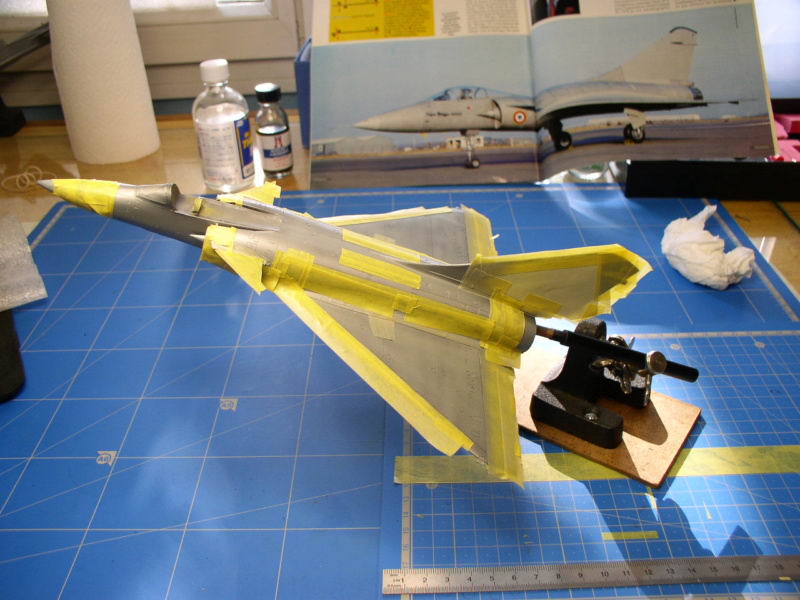

masquages pour les différents tons de gris métalliques
la peinture commence a rendre l'effet voulu

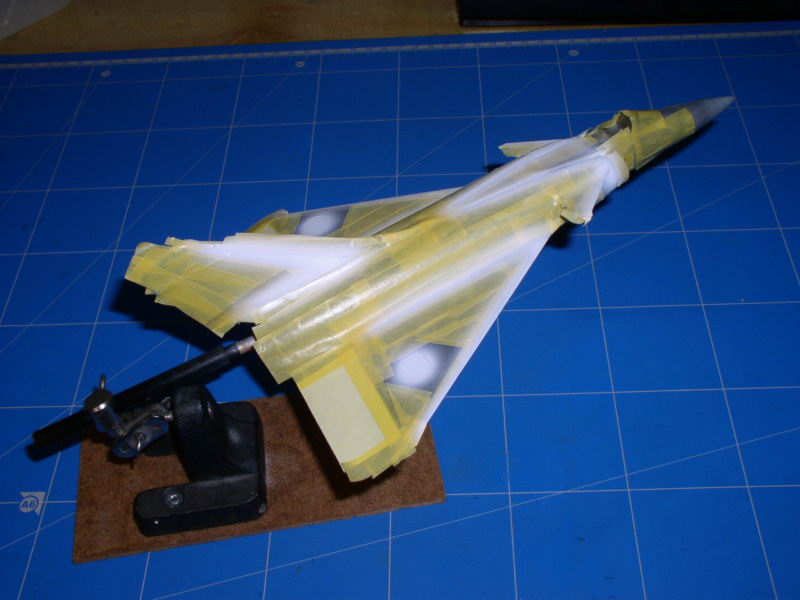

masquage fastidieux pour représenter les bandes ( bleu blanc rouge)
les cocardes également vont être peintes

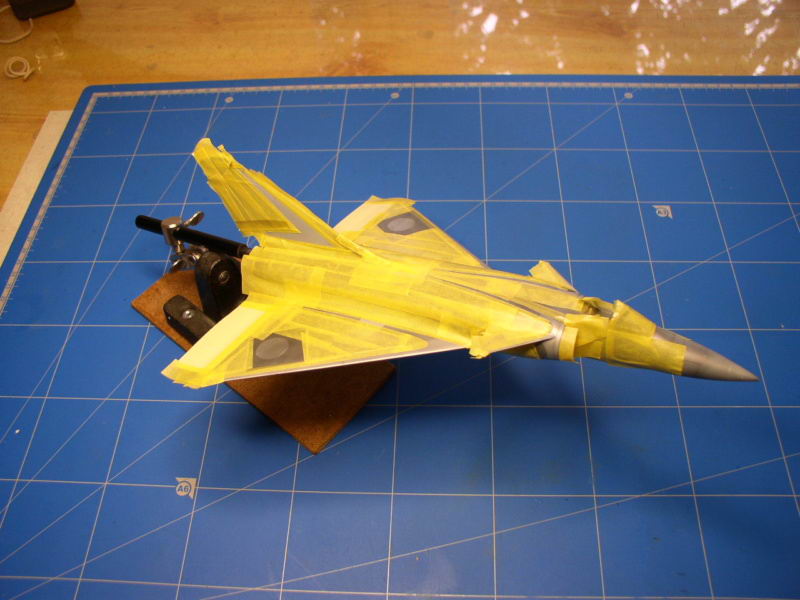

masquage terminé
peinture blanche qui sert de sous-couche pour le bleu et le rouge

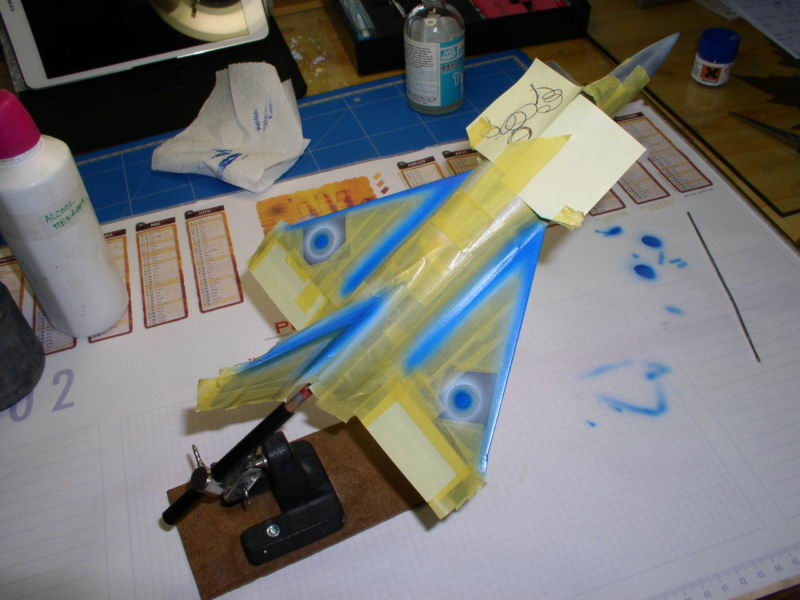

passage du bleu

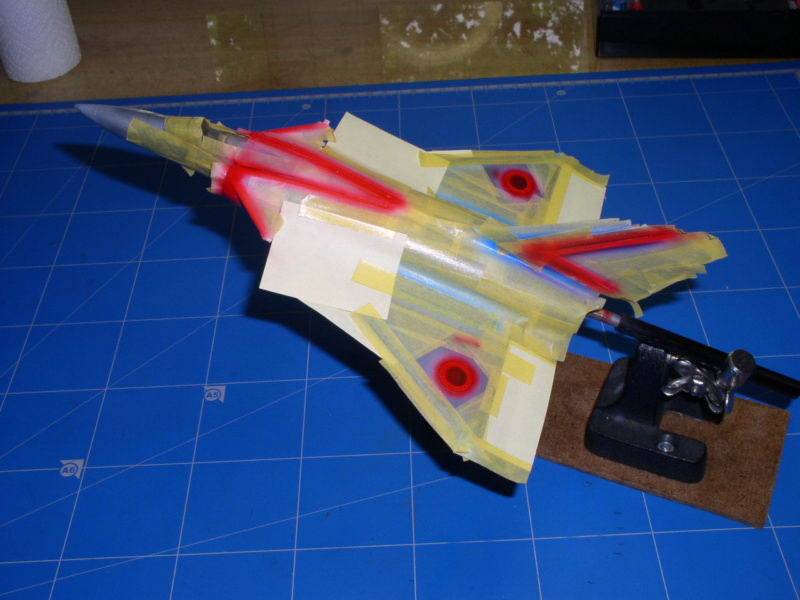

passage du rouge
passage du jaune, avant d'enlever les caches on a du mal a voir ce que cela va donner!!

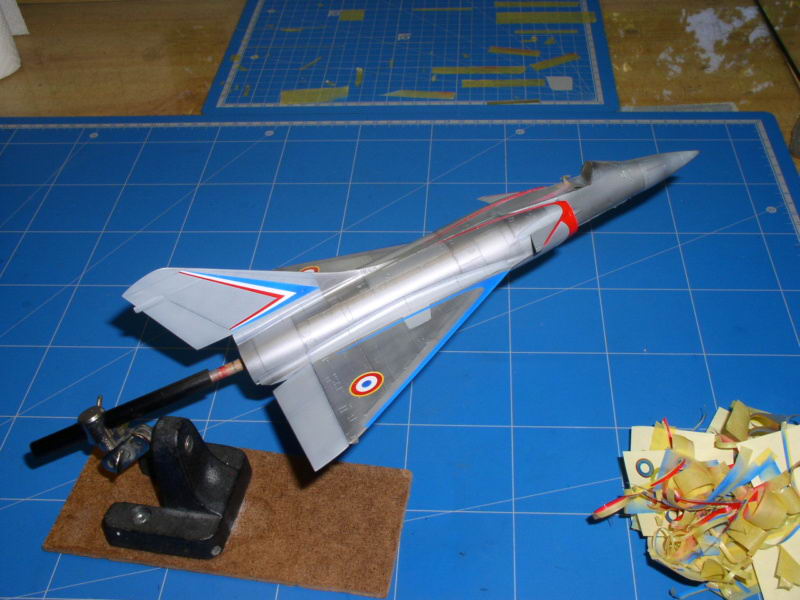

retrait des masques, l'avion commence à ressembler à un mirage 4000

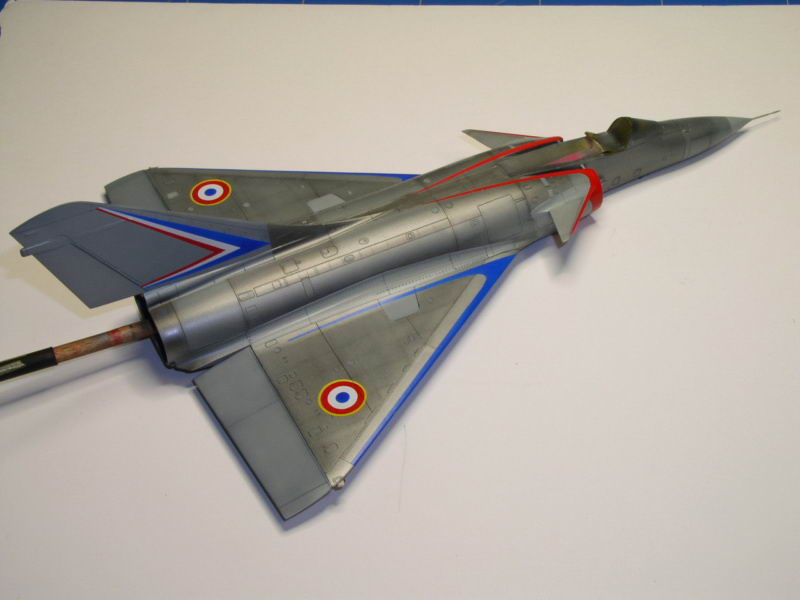

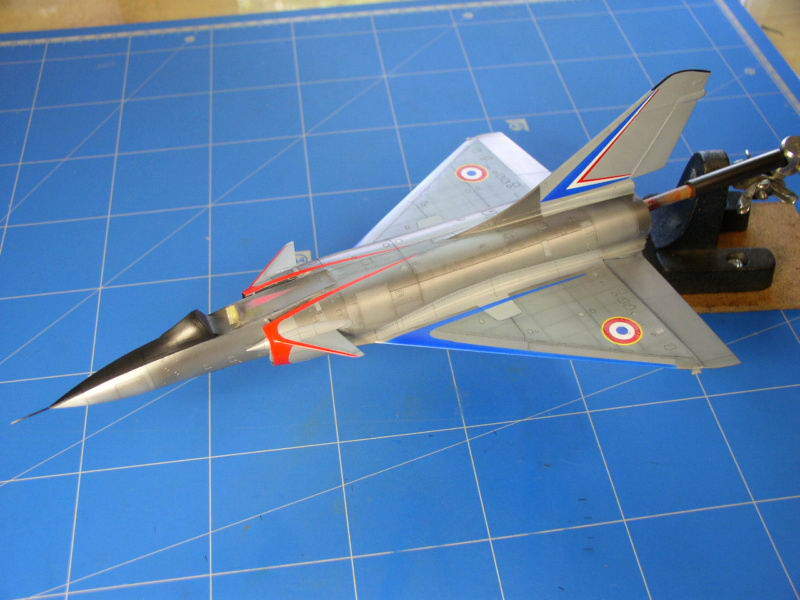

peinture presque terminée ajout de petites trappes
la peinture noire terminée
pose des decals
pose des trains
préparation du diorama

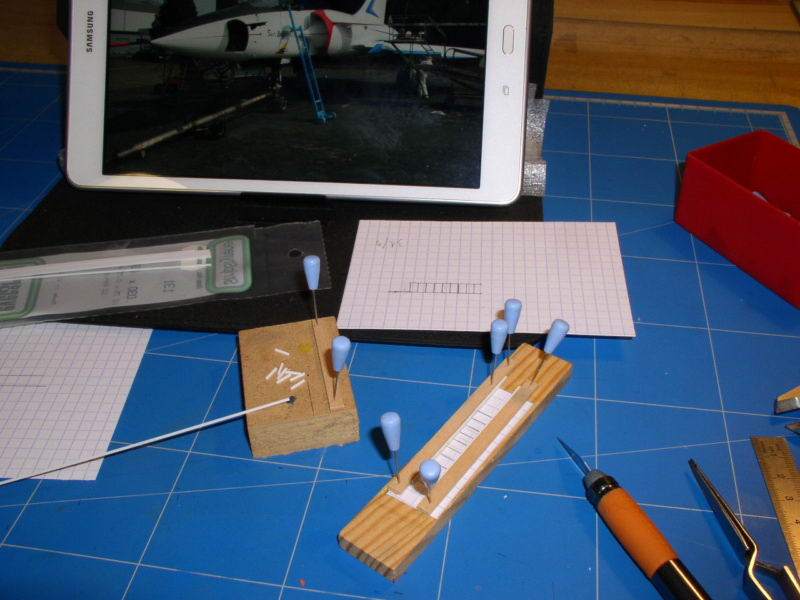

confection de l’échelle d’accès

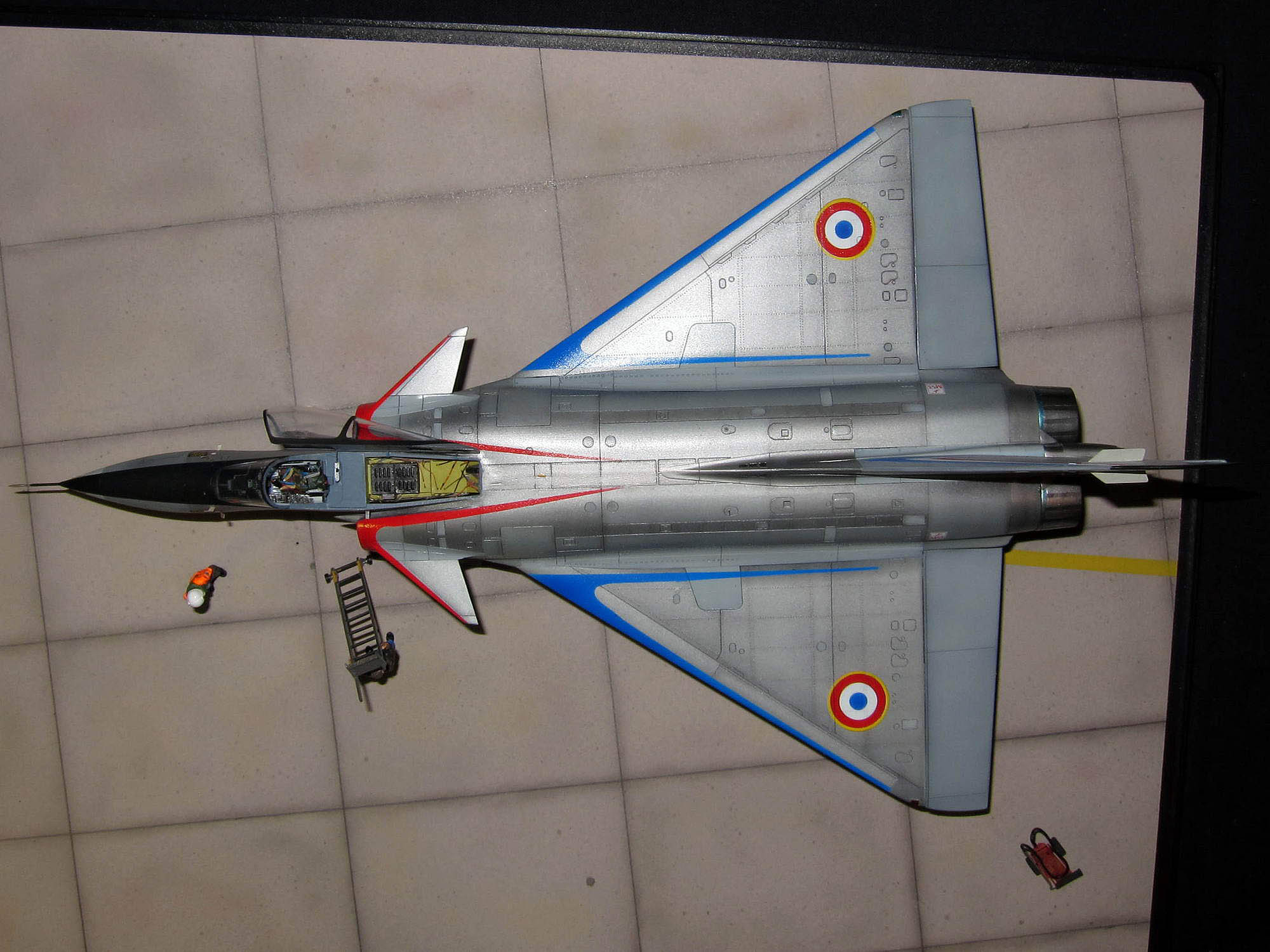

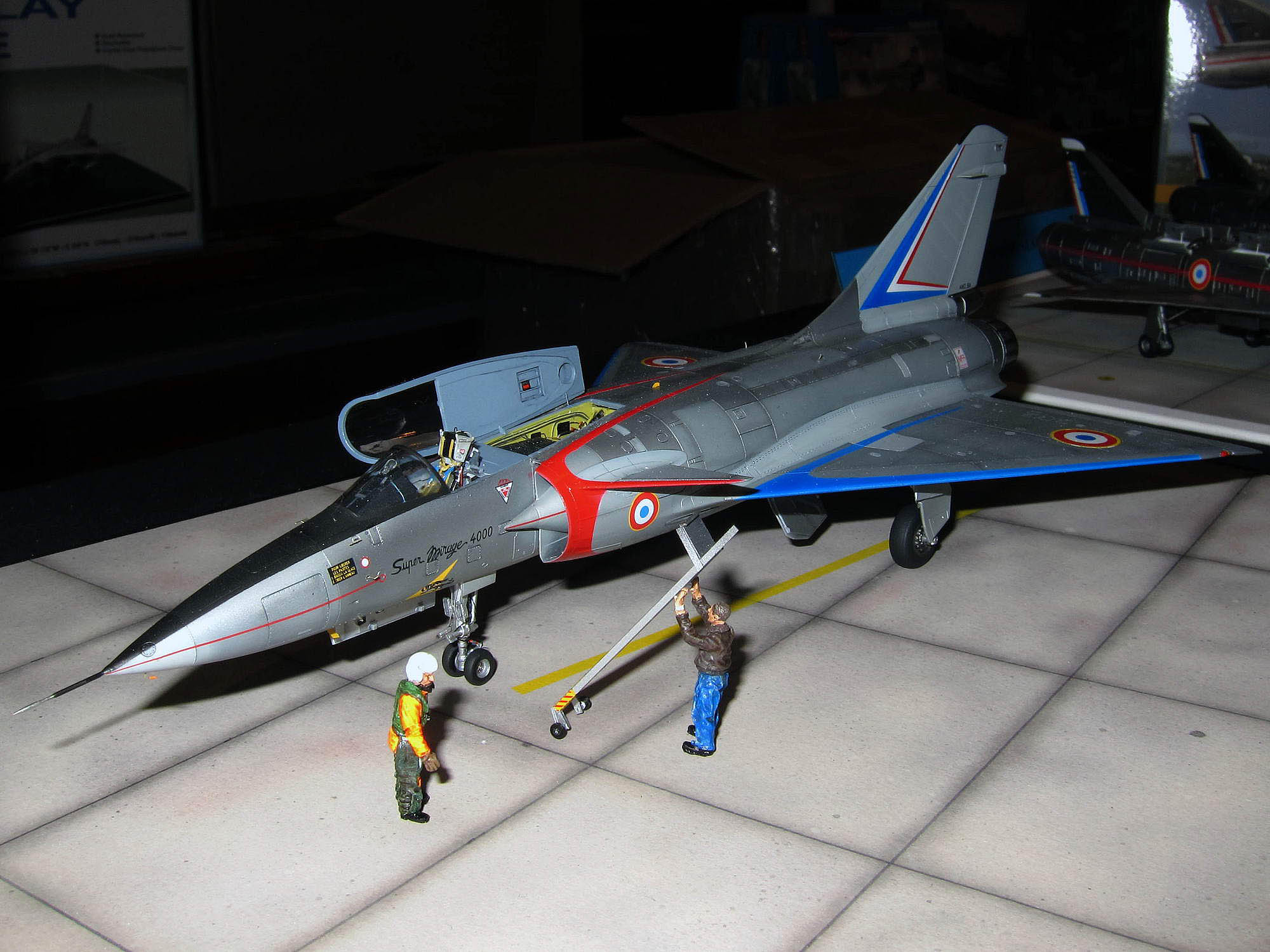

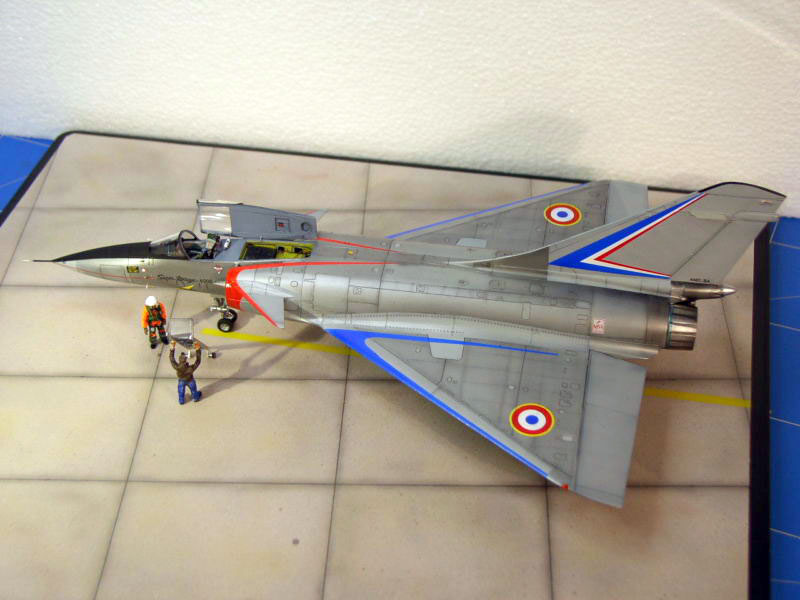

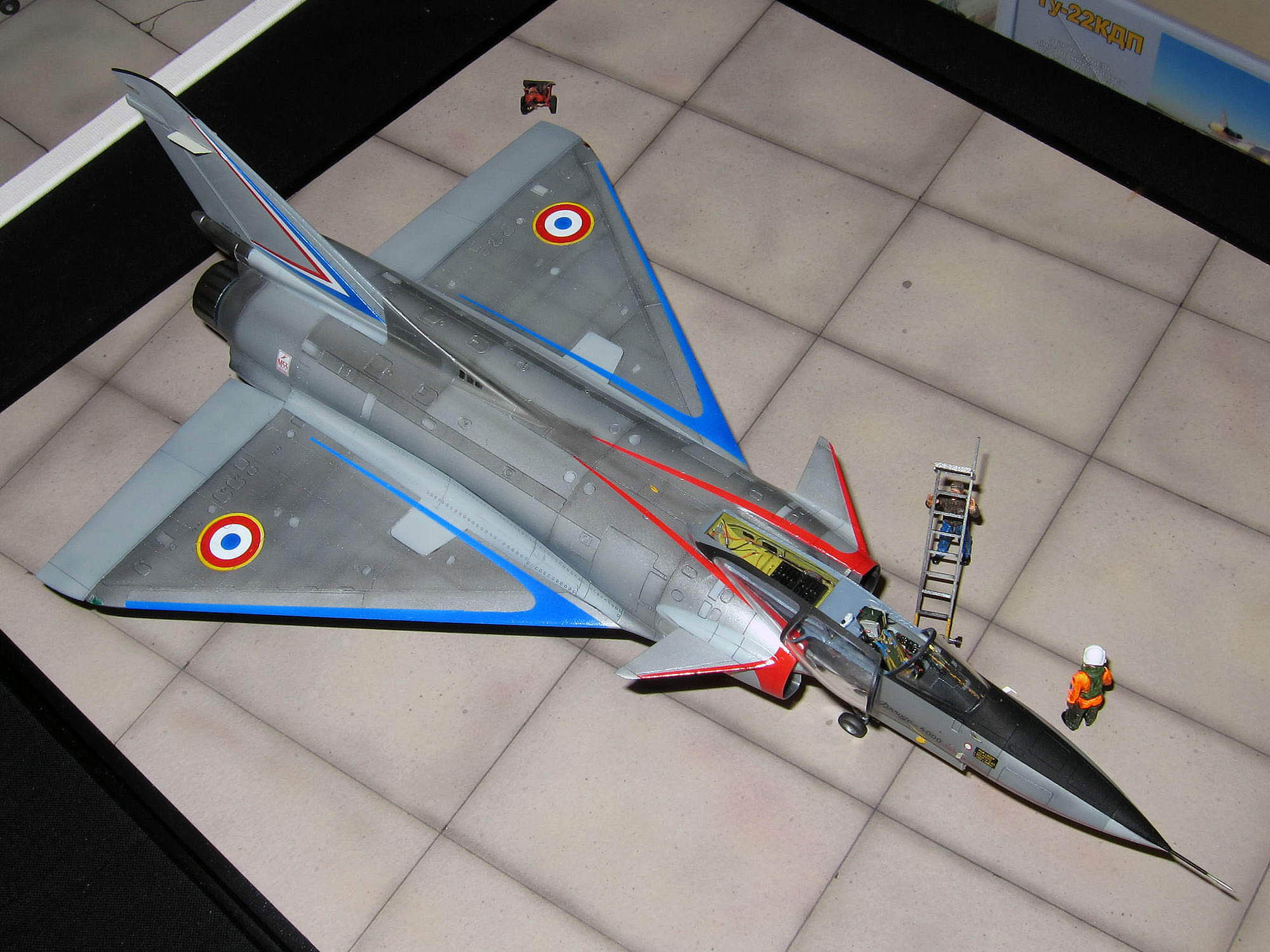

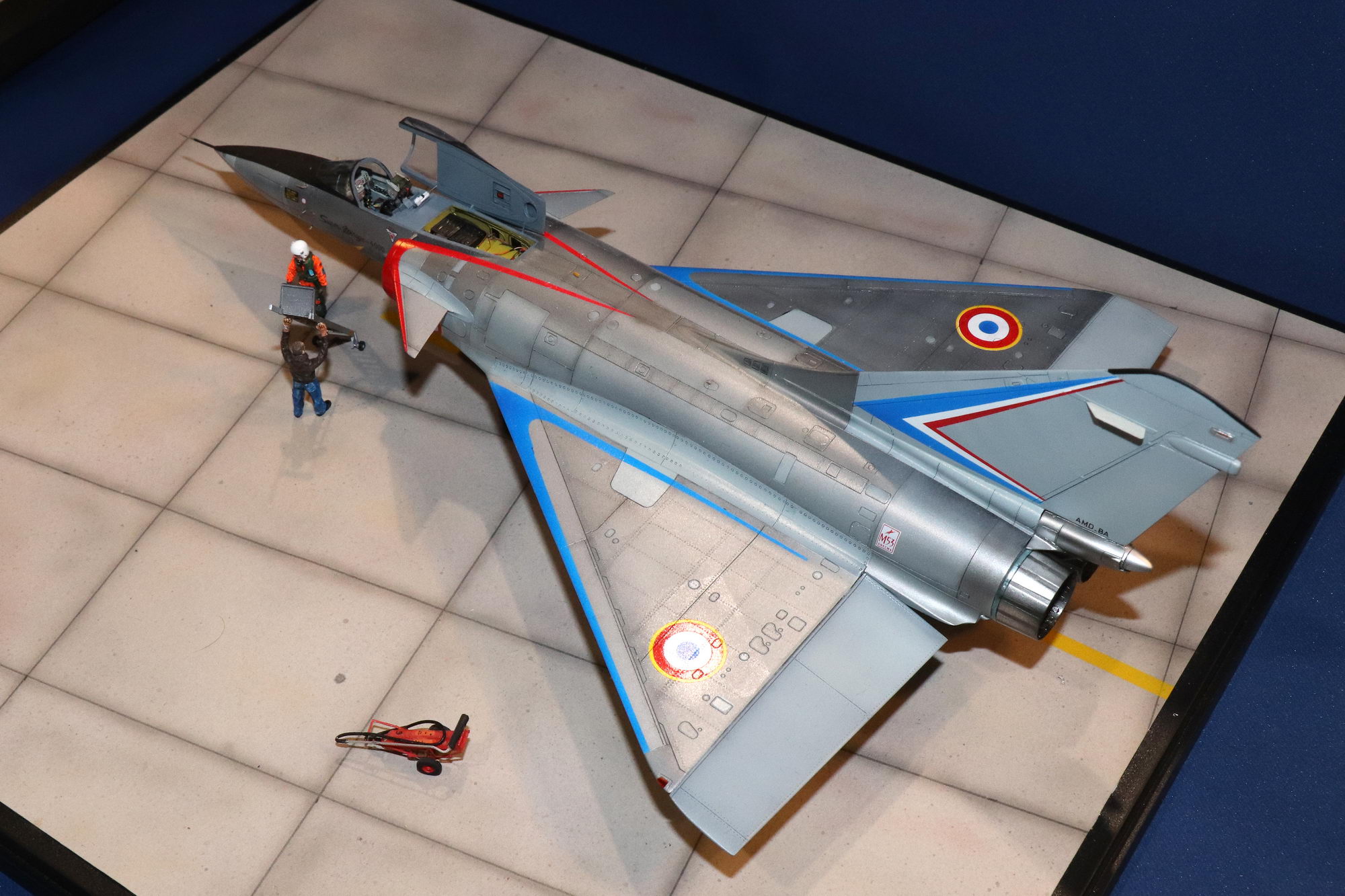

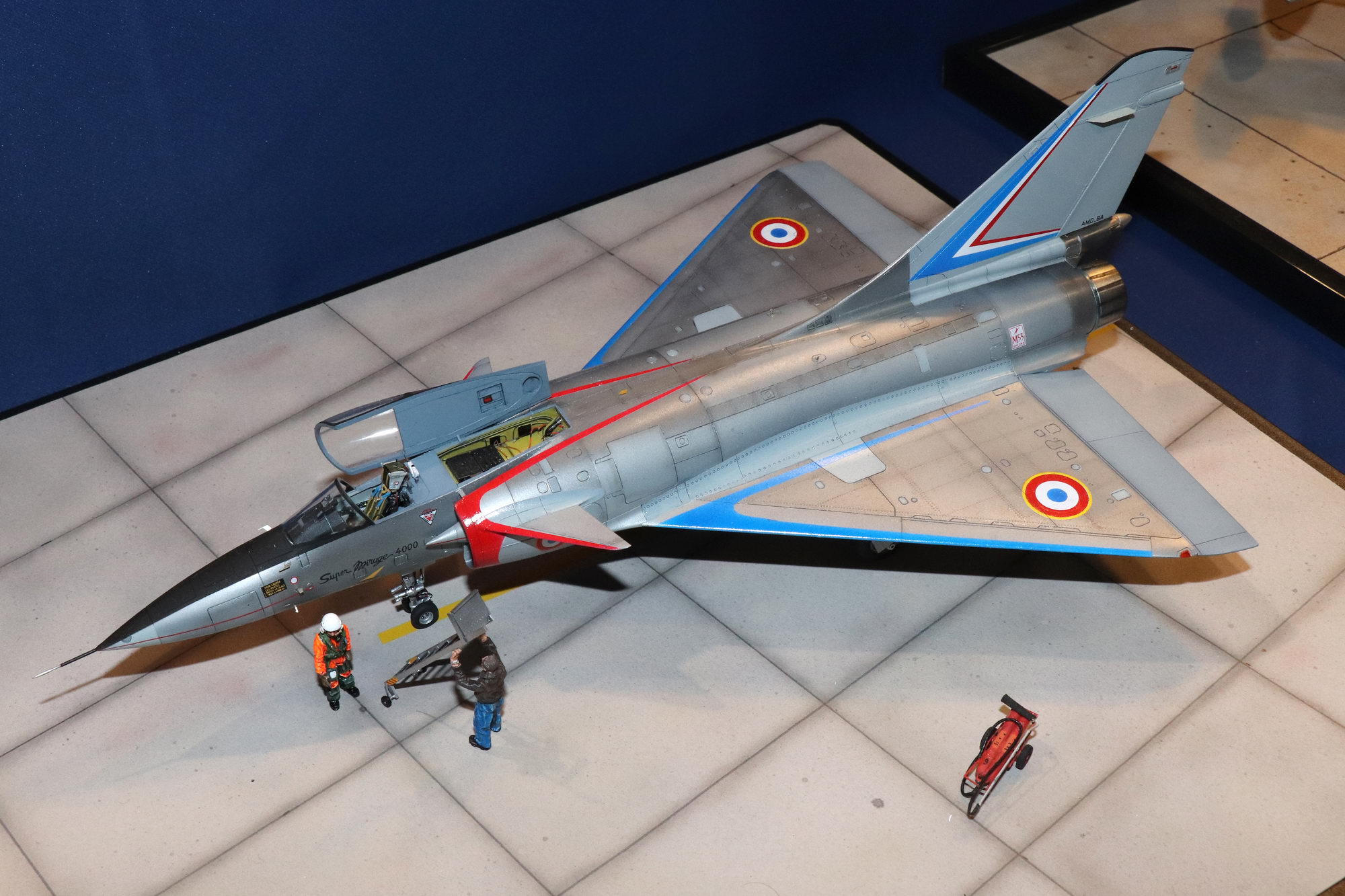

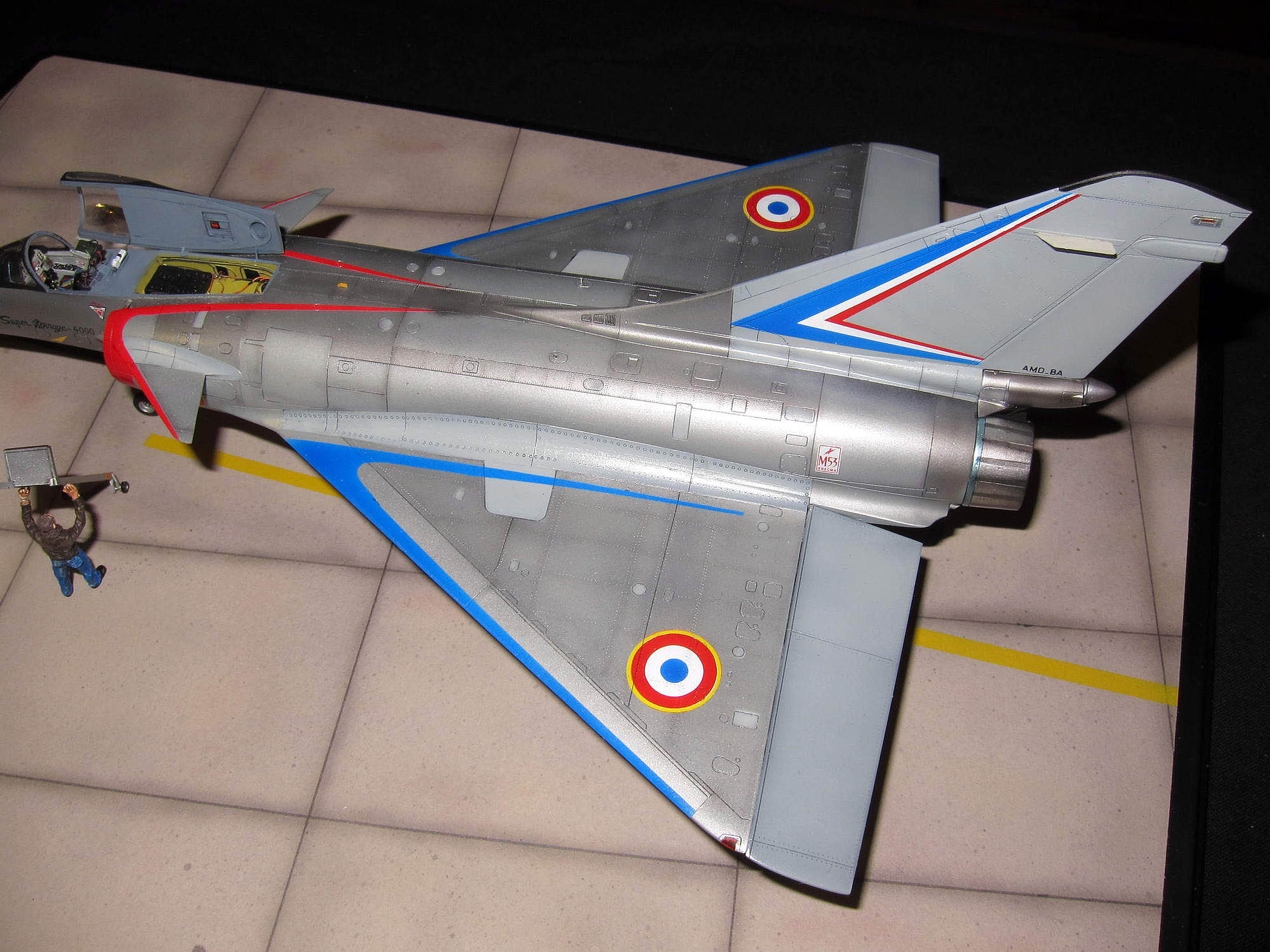

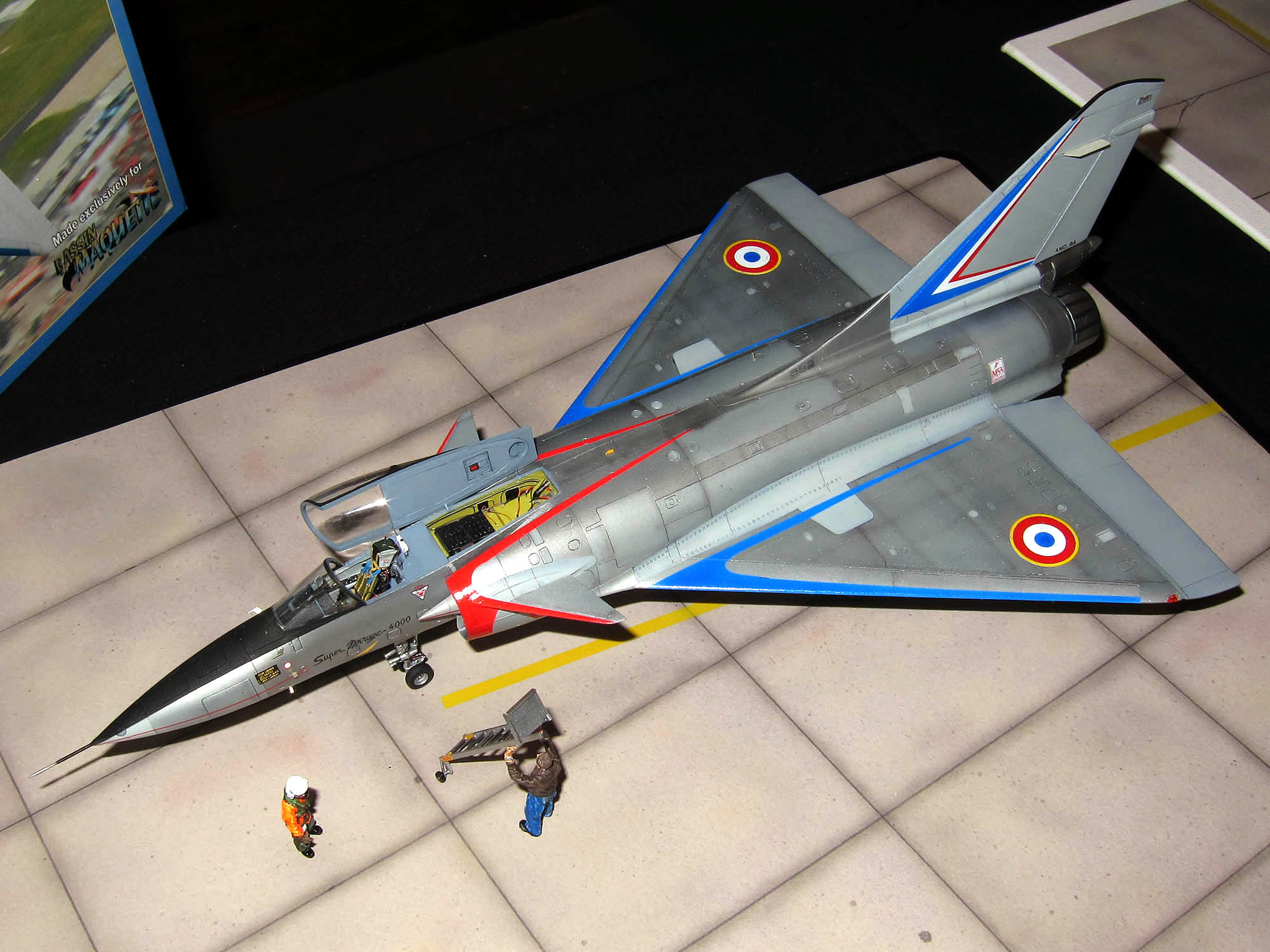

et voici l'avion terminé il me reste a finaliser le diorama
Ce montage a été un peu long mais je suis assez content du résultat. Cette maquette sera exposée au magasin "Bassin maquette" à la teste de Buch 33260, fournisseur exclusif de cette belle maquette du mirage 4000.

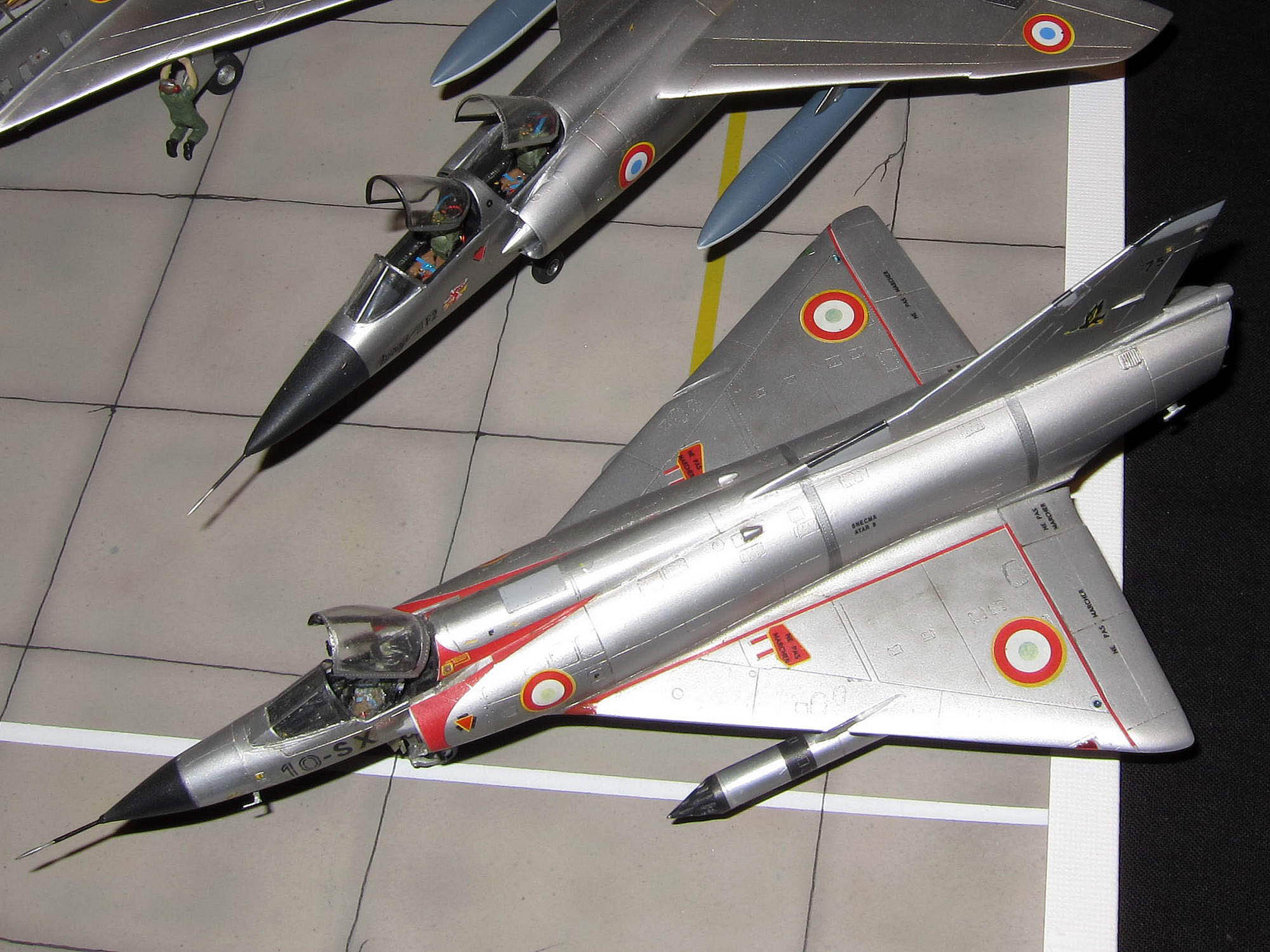

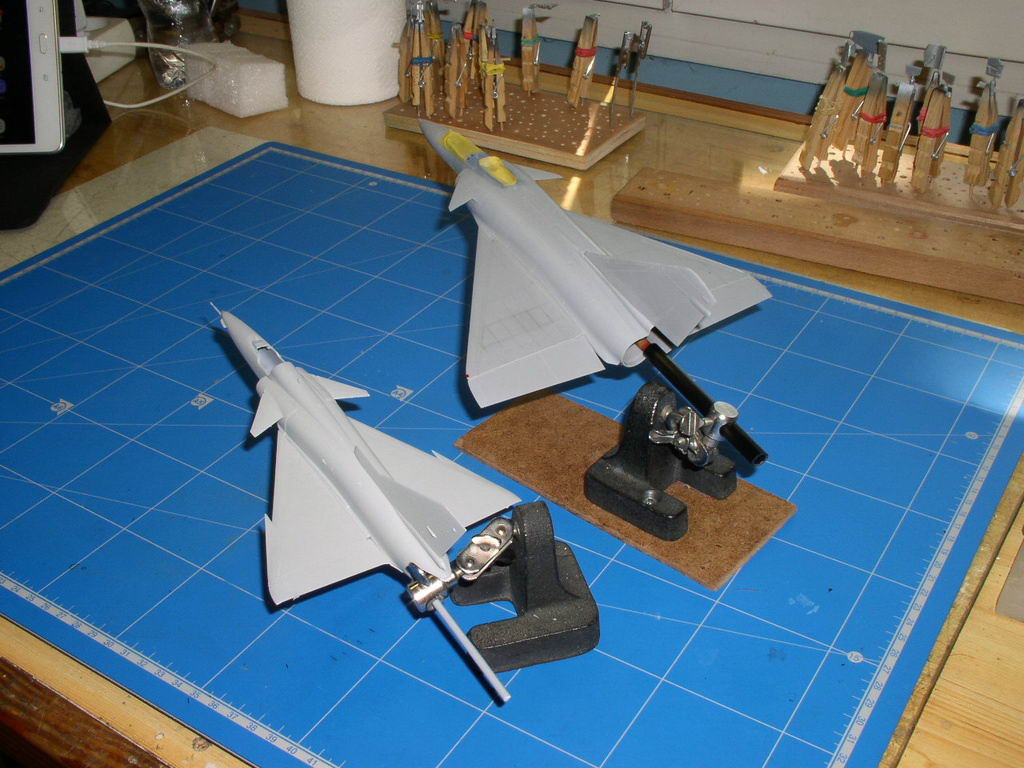

En compagnie d'un Mirage IIIC, juste pour comparer la taille
Et petit souvenir des trois prototypes.
