Opération Desert Storm

USA, Koweit,

Scratch, 1/72

Montage Jean-Baptiste Verlhac

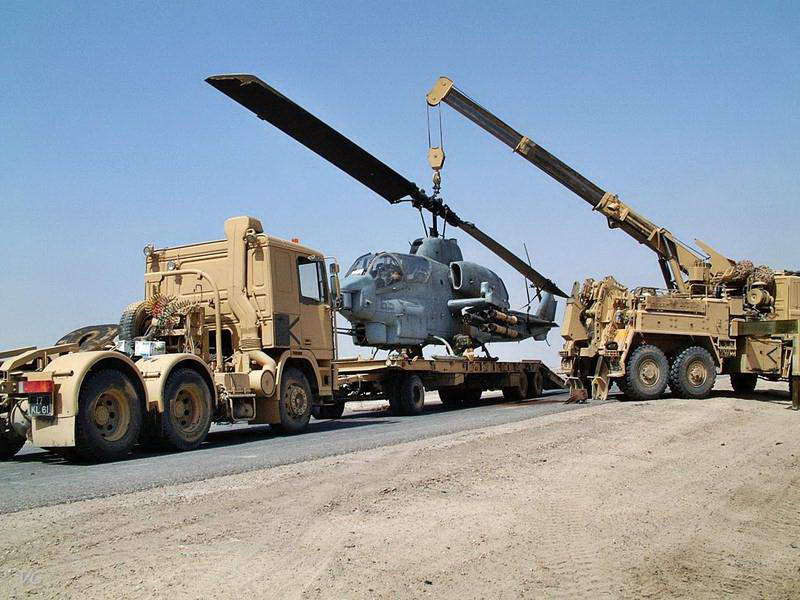

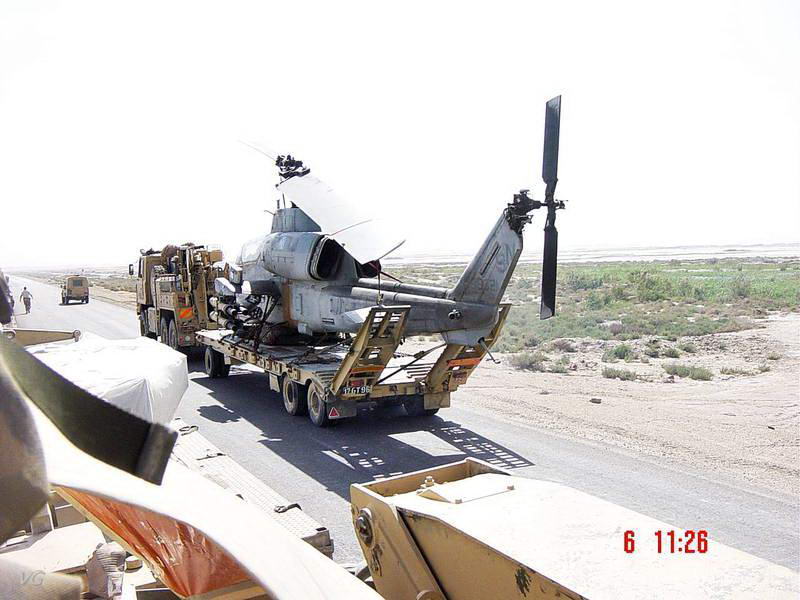

Le détaillage des intérieurs sombres et invisibles étant un peu mis de côté pour l'instant, je me lance dans un truc différent mais avec pas mal de scratch. En gros il s'agit de faire ça (glané sur le net):

L'identification des bouzins m'a pris un peu de temps mais cela donne ceci:
Le véhicule de dépannage , un Foden 6x6 (pas dispo au 1/72) que je me propose de faire en scratch intégral (bon on verra quand j'aurai fait les deux autres pièces)
La remorque, anglaise itou semblerait : une craven Tasker de 20 t , je l'ai pratiquement terminée
L'hélico , ben soit j'attends qu'un fabricant fasse un AH1W au standard actuel soit je me regrave le modèle "Italerevelleri".

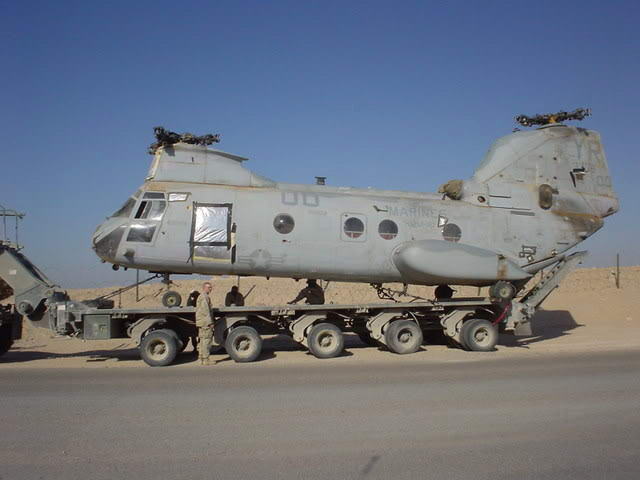

Sinon il y a ça qui me tente également, plus simple à faire car les éléments sont dispos, le CH46E de Fujimi (juste les pontons à refaire) , la remorque M1000 existe en résine (j'ai fait d'ailleurs des copies des roues pour l'autre remorque) et même le tracteur M1070, donc plus simple à faire (en plus il n'y a pas les pales, ça prend moins de place)

D'une part au 1/35 ça a déjà été fait sans la remorque mais avec le cobra treuillé par le Foden (en plus avec le cours de la livre sterling, le kit AA est rendu à plus de 300 euros...) , et puis ça fait grand à cette échelle.
Pour l'autre, à part le problème d'échelle je ne sais pas si le CH46 E est dispo à cette échelle, alors que tous les éléments sont disponibles au 1/72 (deux kits résine Balaton Modells de la remorque et du tracteur très jolis pour environ 40 euros pièce).
Le morceau de choix reste quand même le Foden à faire au 1/72, même si j'ai pu récupérer un vague plan 3 vues à cette échelle: j'ai les proportions, pour les détails il y a des walkaround sur Primeportal, mais bon faut encore se lancer car la bête est complexe...

le premier tracteur (pas réussi à l'identifier) a amené la remorque et le wrecker part avec le tout. Par contre je ne savais pas que les américains avaient du matériel anglais (le Foden)

Je pense que le plus problématique à réaliser reste le AH-1W , la gravure sur surfaces courbes étant pas un exercice facile pour moi...

Le tracteur est un Seddon Atkinson 68 ton 6x4 RHD.
Sur la photo, il est en train de pousser la remorque, attachée à l'avant du camion, sous la grue du Foden et donc sous l'hélico.
Le Foden est ancré et ne bouge pas.
Je pense que l'équipe de secours est anglaise, récup d'un hélico tombé en panne au plus vite. Normalement, ils sont accompagné d'une petite équipe d'américains arrivés peut-être en hélico pour la manœuvre, mais là je m'avance... (Norbert)

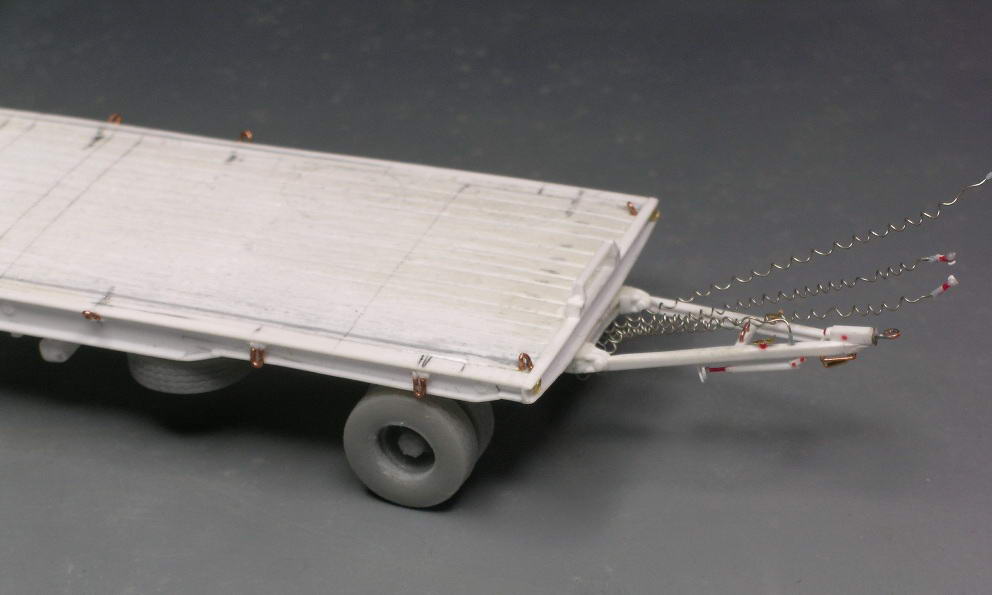

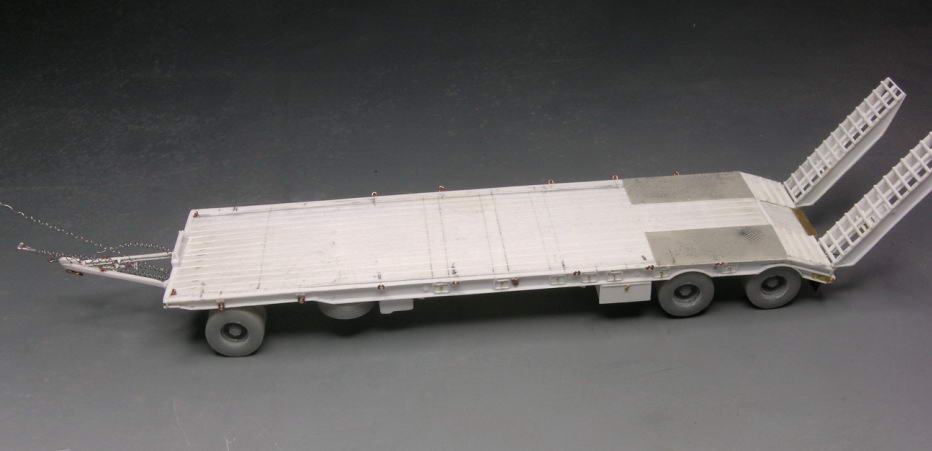

La remorque, assez vite scratchée, le dessous est hautement spéculatif, n'ayant pas de doc sur cette partie mais bon faut se pencher pour voir...

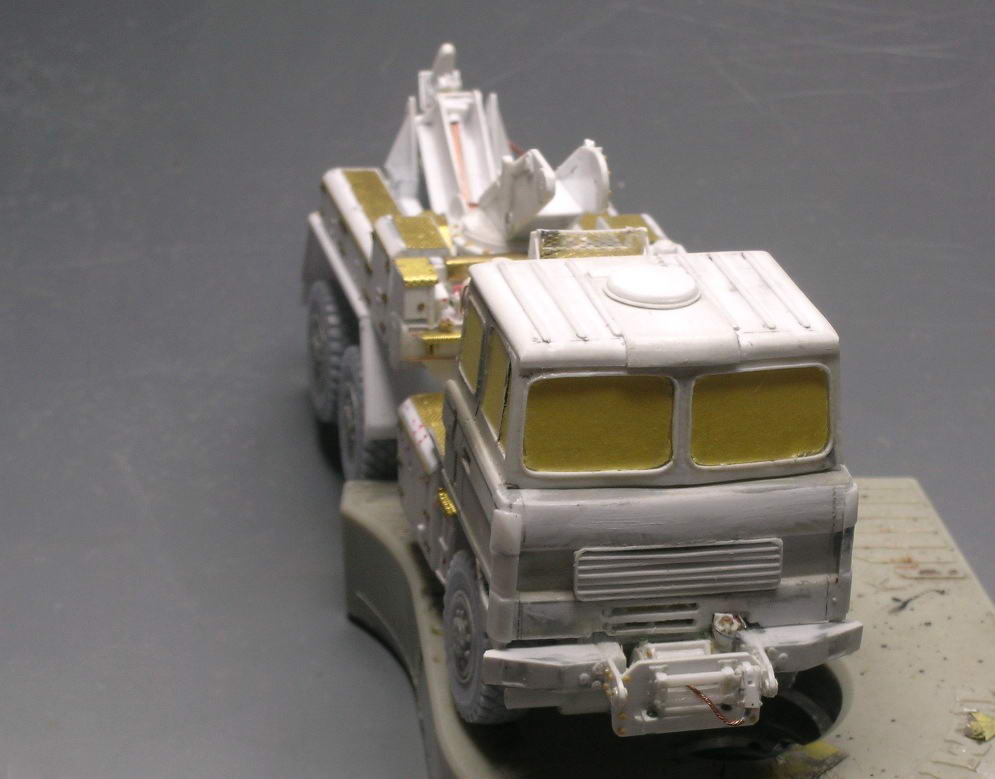

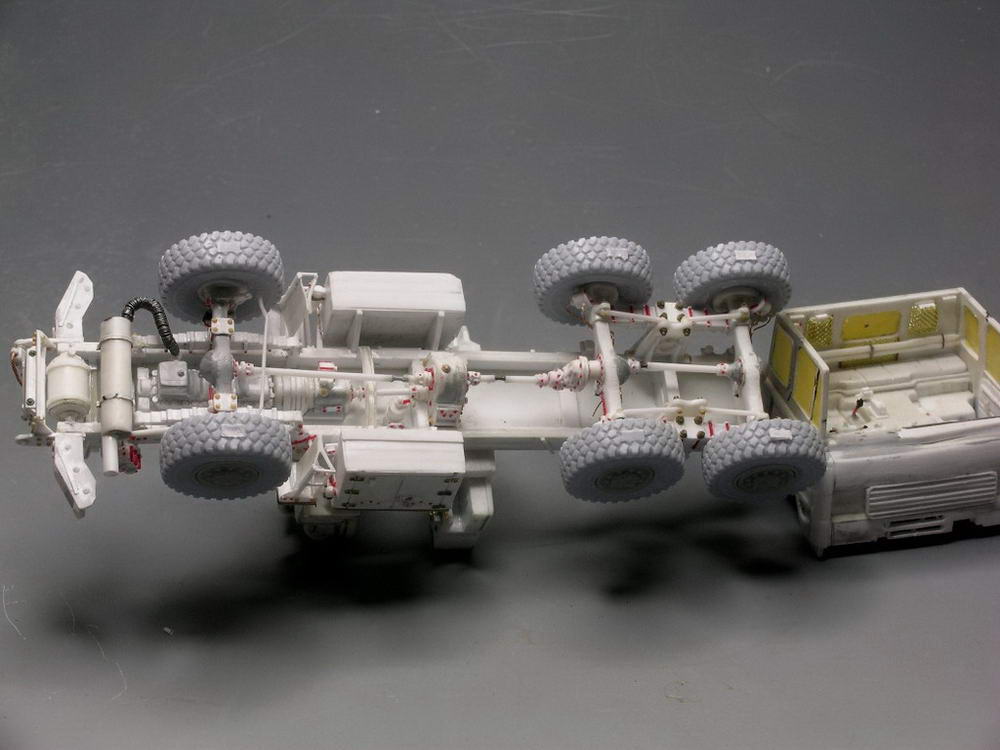

J'ai commencé la dépanneuse, c'est une autre paire de manche mais bon des fois que le AH1 W sorte d'ici là...

Bon ça ne vole pas mais ça accompagne un objet volant. Pour faliciter le montage même avec des plans sommaires et pas mal de photos, un ami m'a prêté le kit AA au 1/35, ça aide pour les dimension. J'ai rajouté quelques détails par rapport au kit AA parfois simplifié il me reste encore beaucoup de petits trucs à rajouter et la grue à finir of course pour que ça resssmble vraiment à un Foden (et le logo..) mais je ne désespère pas de finir bientôt

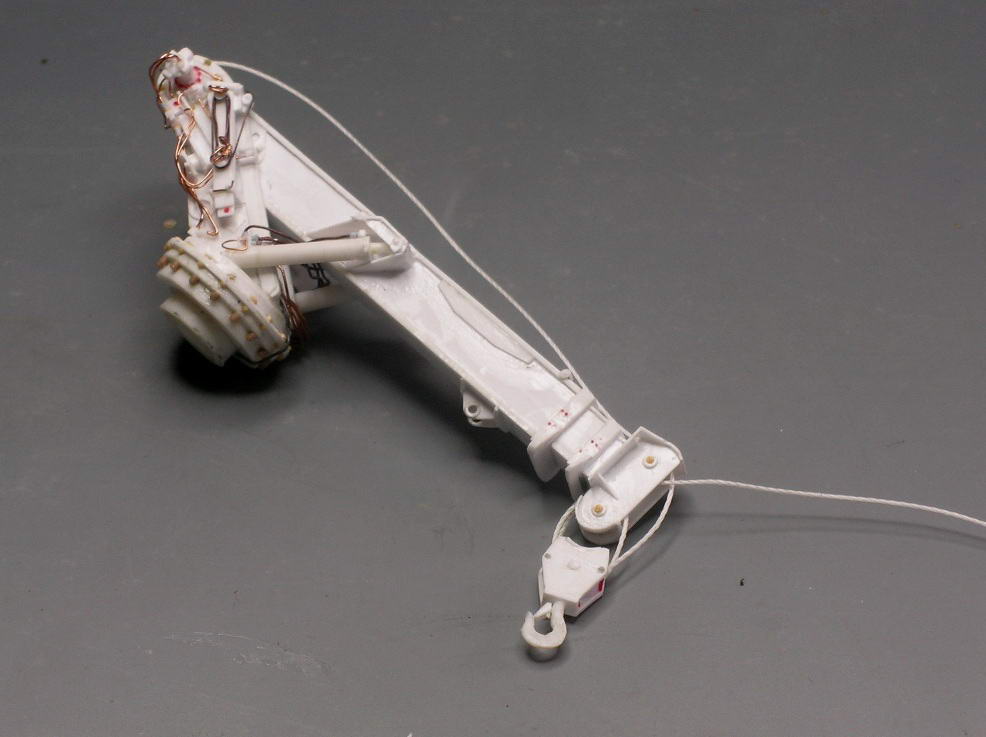

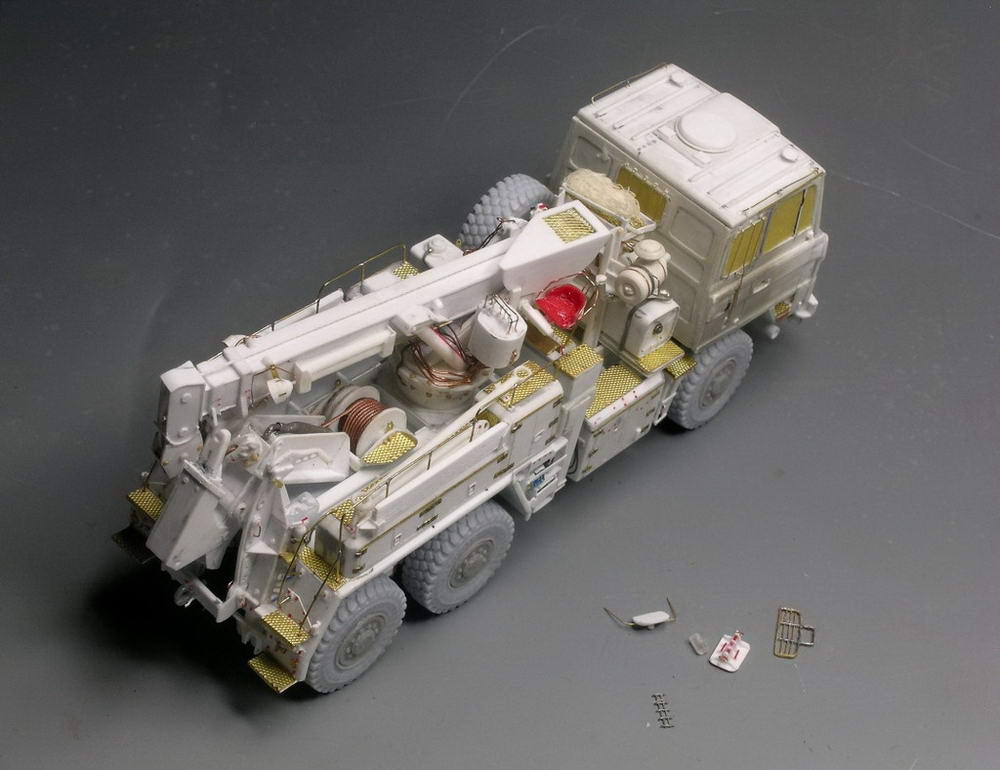

Pas mal avancé sur la grue, il me reste plein de petites pièces à faire et à ajouter pour terminer

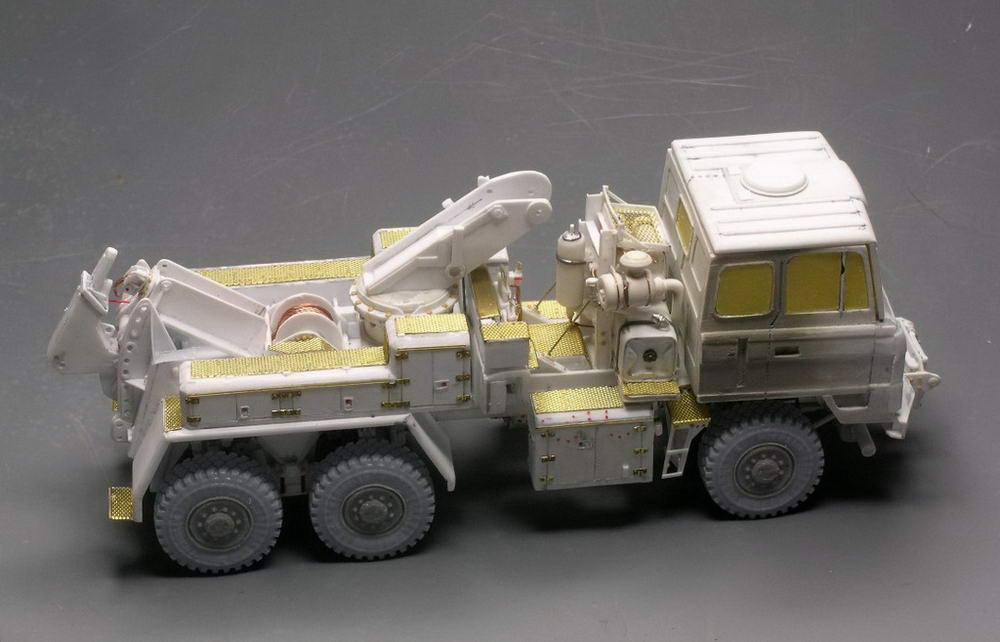

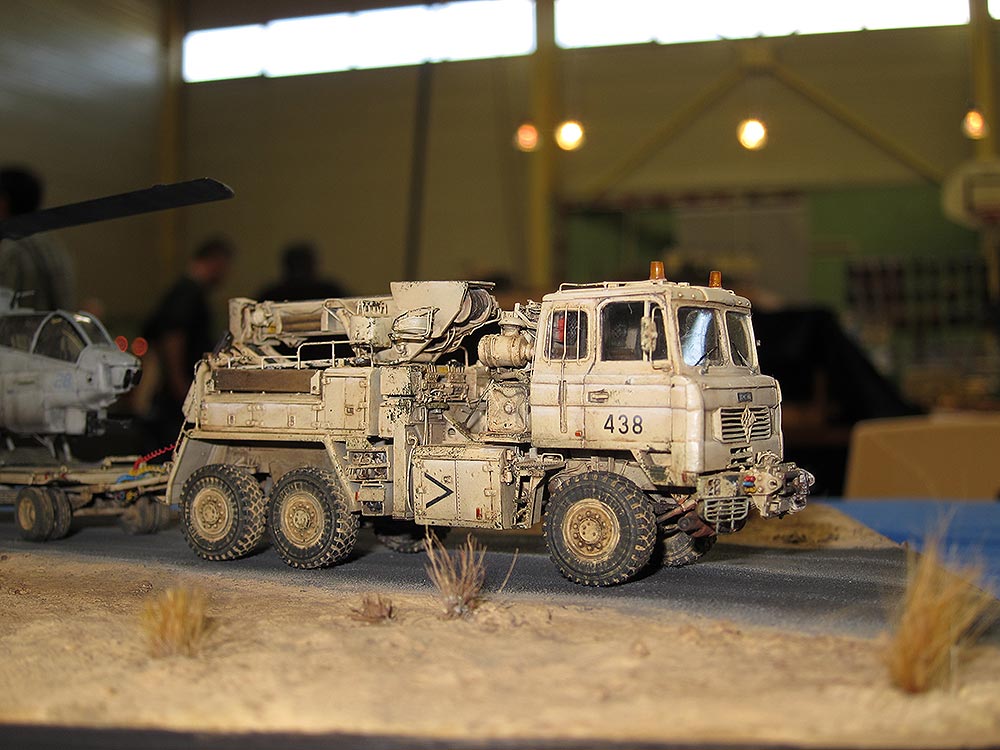

J'ai peut être oublié une ou deux bricoles mais en gros, le Foden est terminé, ne reste plus qu'à peindre tout ça sans trembler... et bien sûr reprendre le AH-1W revell et tout regraver.

AVec le morceau de bravoure, le logo Foden en fil de cuivre et soudé , il est un poil trop grand mais je n'ai pas eu la patience de le refaire , quoique cela aura pu m'arriver car en rincant la pièce pour enlever le flux avant de la coller, elle m'échappe... et je la récupère dnas la bonde...

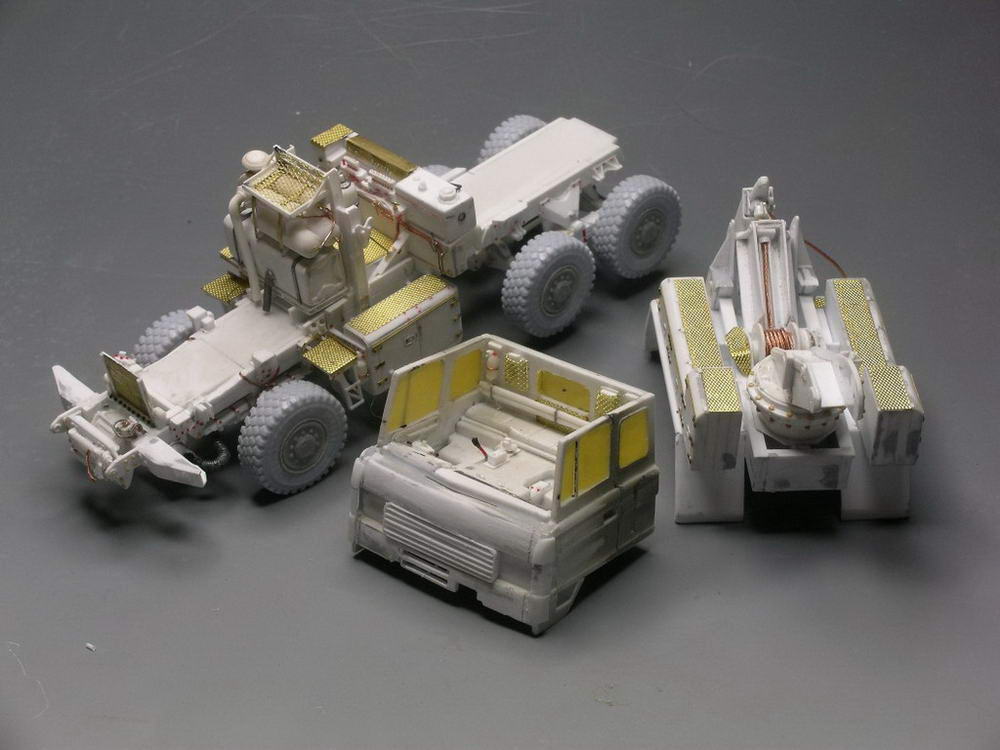

Pour la peinture, oui il y a plusieurs sous ensembles mais dans ce genre de montage if faut trouver un compromis entre solidité et facilité de mise en peinture. La grue peut s'enlever ainsi qie la cabine et quelques petits accessoires comme la roue de secours ou les poutres de bois disposées latéralement. J'aurai aimé pouvoir enlever la partie arrière mais j'ai dû la fixer au moment de mettre les coffres contenant les jerrycans (sinon impossible d'enlever ou de remettre cette partie) de même afin d'être certain d'avoir la bonne assiette, j'ai fixé les roues. D'un autre côté le camion étant uniformément desert yellow, cela ne devrait pas trop poser de problèmes (on verra bien...)

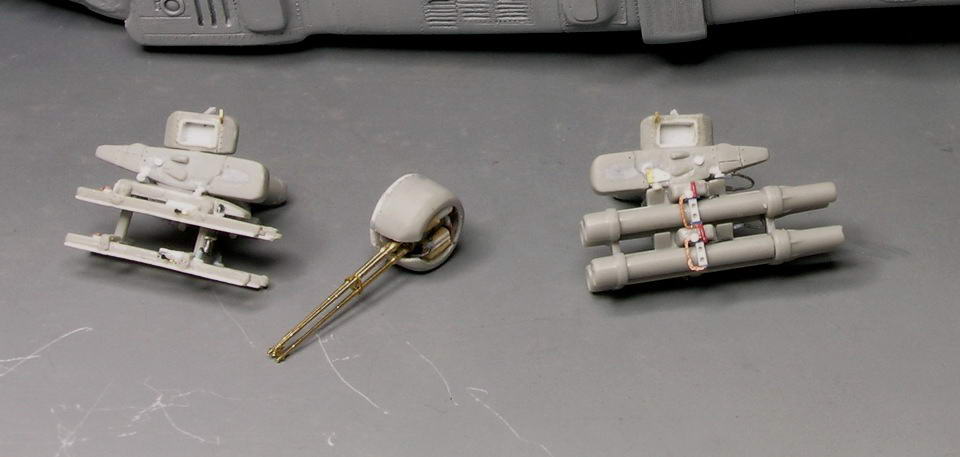

Sur cette photo on voit que les Hellfire sont en place, je ne sais pas ce qu'il en est sur la remorque mais les Tow n'ont pas l'air d'avoir été tirés . De plus , si on agrandi la photo, il me semble que l'on voit la tête des roquettes qui pointe le bout de son nez

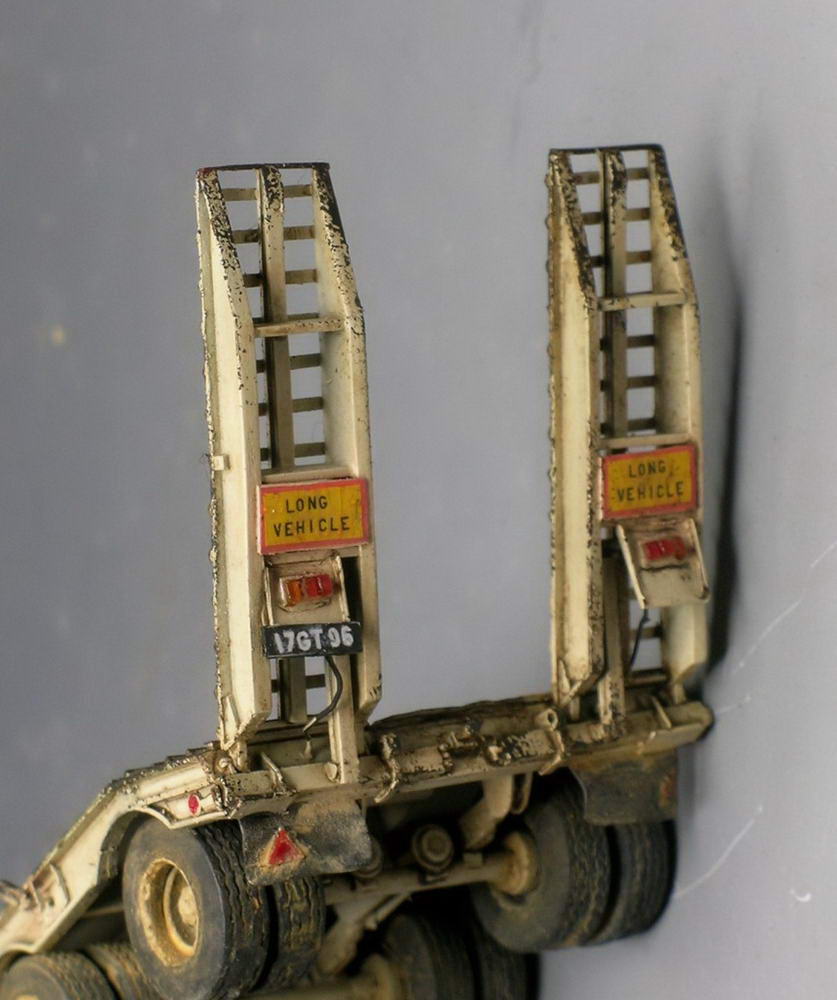

Bon j'ai pas mal avancé la peinture des "objets roulants", reste quelques petits détails à fignoler mais l'impression d'ensemble est là
L'interieur même si on ne verra pas grand chose (portes closes..)

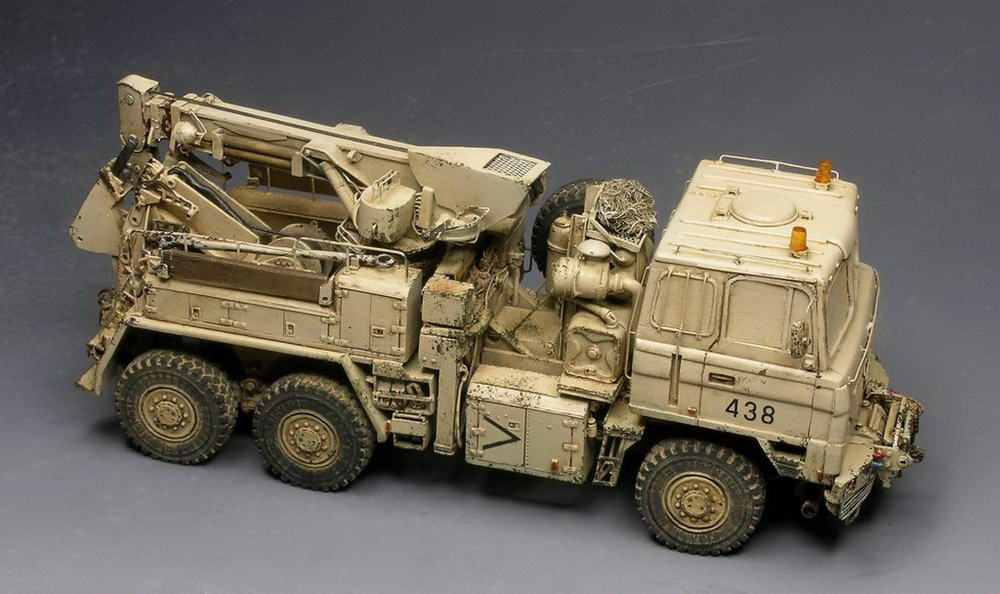

La mise en peinture de la bête:

Voila j'ai plus qu'à terminer l'hélico et fixer tout cela sur une base

il reste quelques détails à reprendre : éclaircie des panneaux hauts, foncer un peu le bas de caisse, reprendre certaines erraillures (en fait le ton sable était peint sur une base vert sombre) reprendre les boutons rouge des boitiers à l'arrière qui on disparu dans la bataille , reprendre la mise en poussière des roues et gardes boue et surtout unifier un peu tout cela avec un vernis satiné car sur les photos je suis encore en base brillante (les pigments prennent mal)

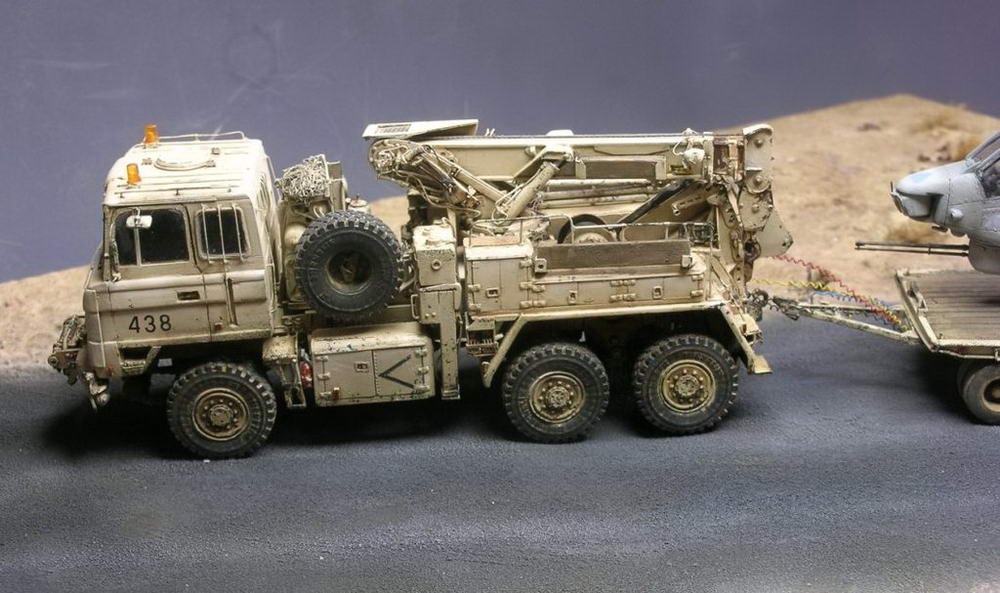

Presque bon pour la peinture, les photos révèlent quelques petites "imprécisions" à corriger (la macro à cette echelle ça pardonne pas...) mais on voit le bout

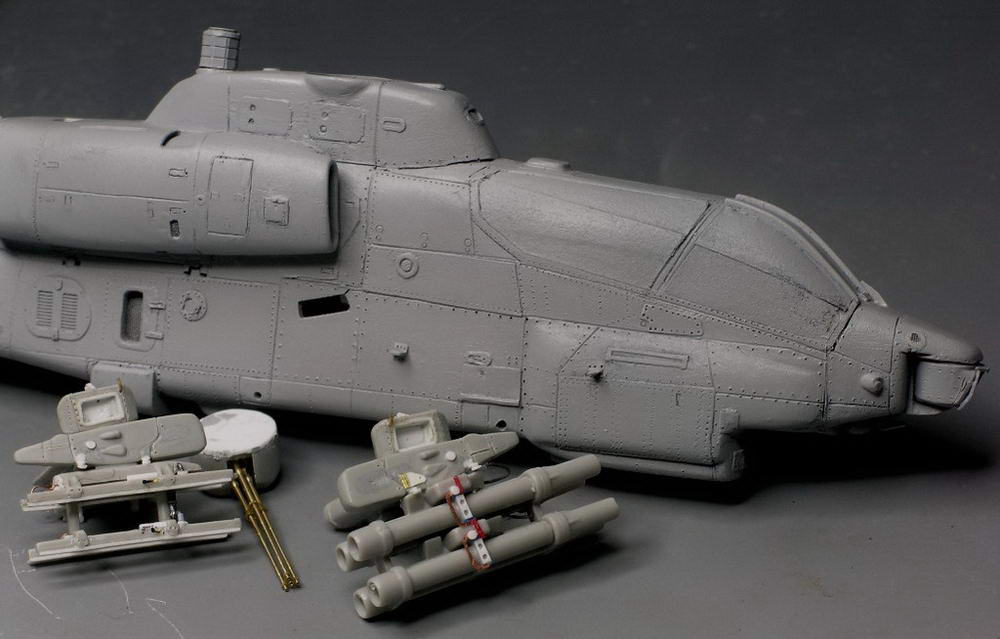

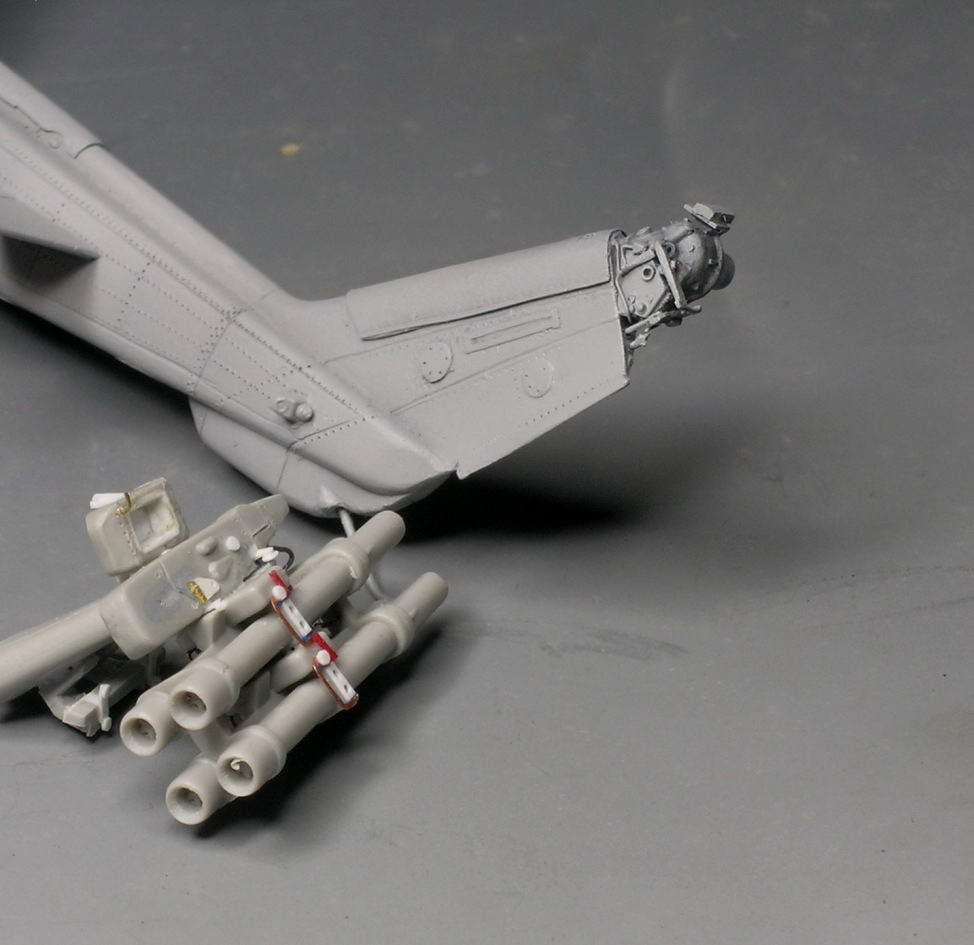

J'ai pas pris de photo des tyyères qui ent été juste un peu affinées (notamment les renforts latérauxà et détaillées à l'interieur avec un aperçu de la turbine

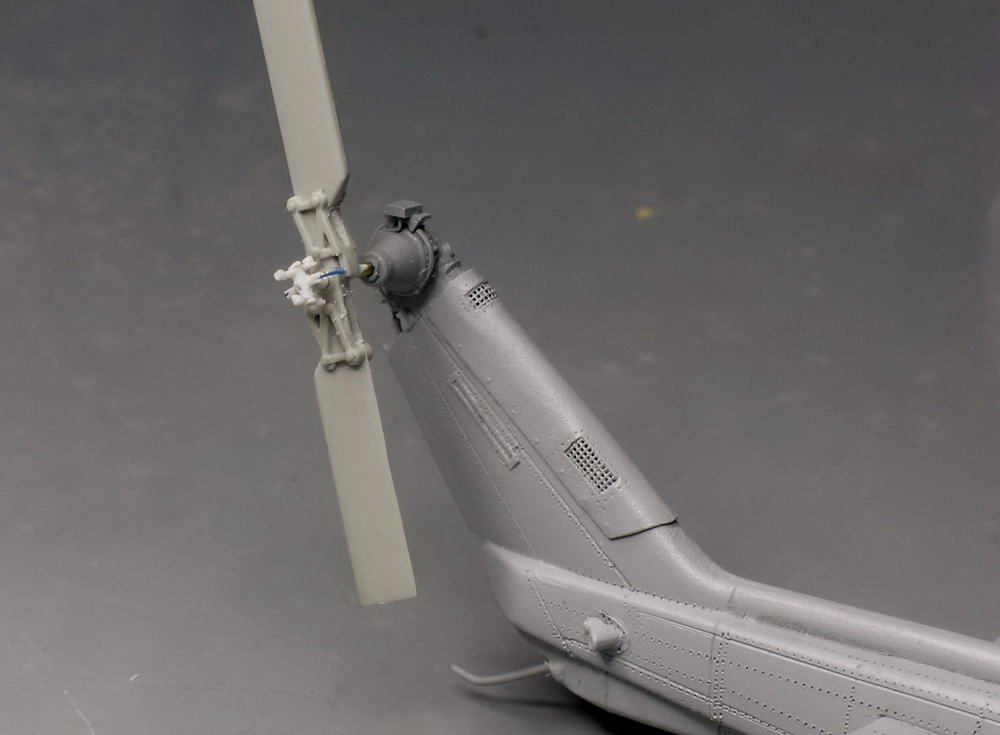

Les rivets c'est de la grappe plastique rouge etirée, ça a l'avantage de se voir sur le blanc...

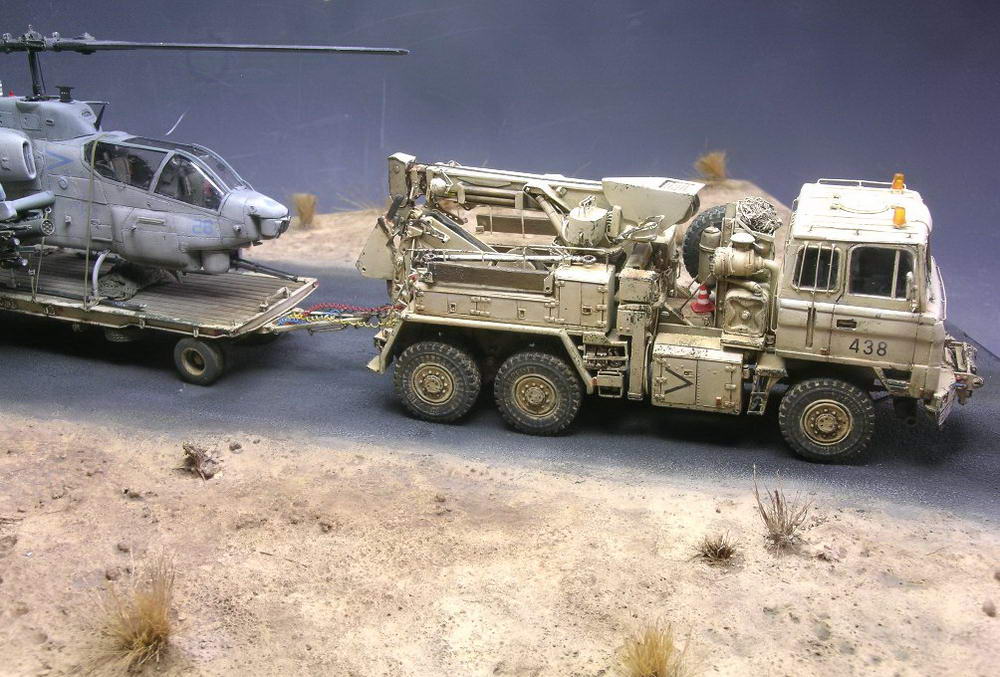

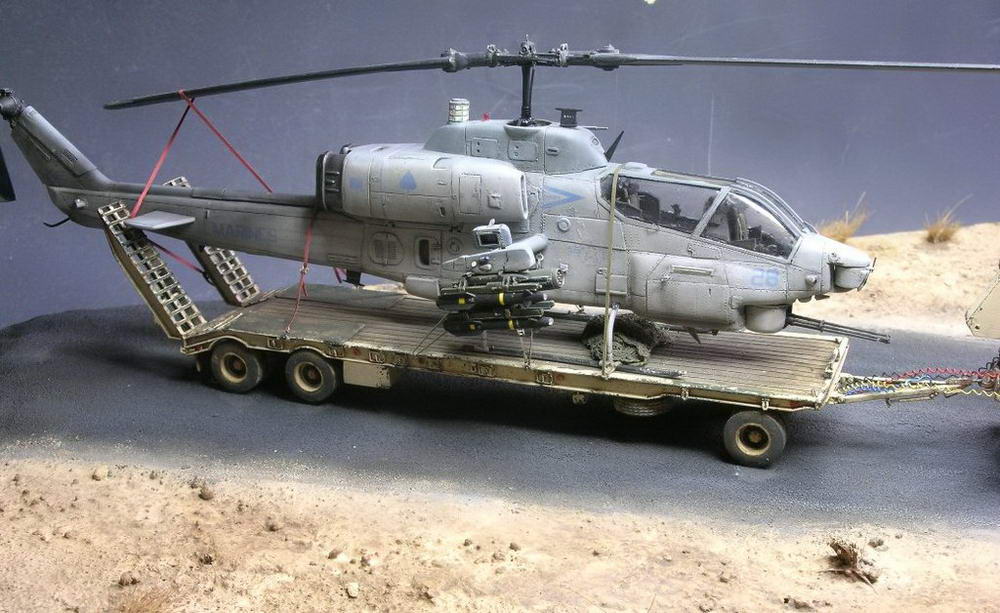

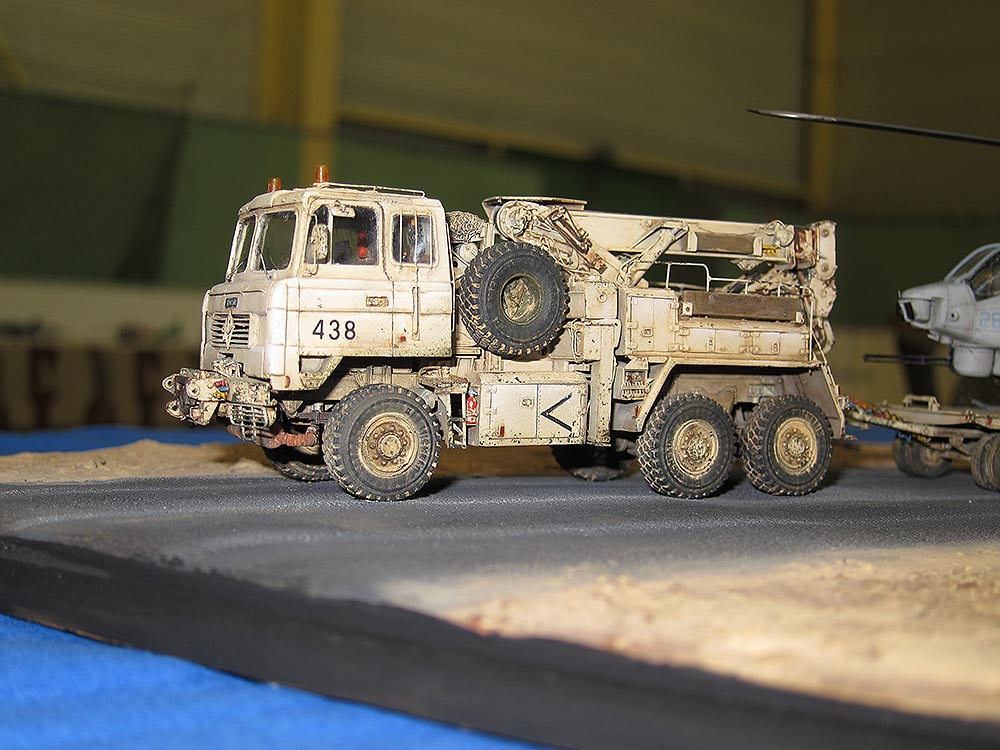

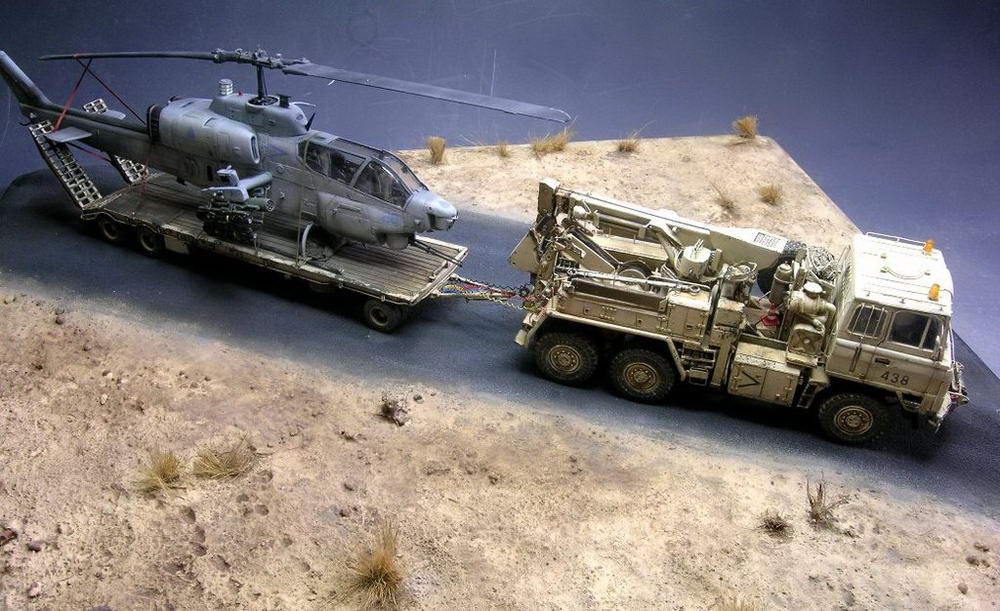

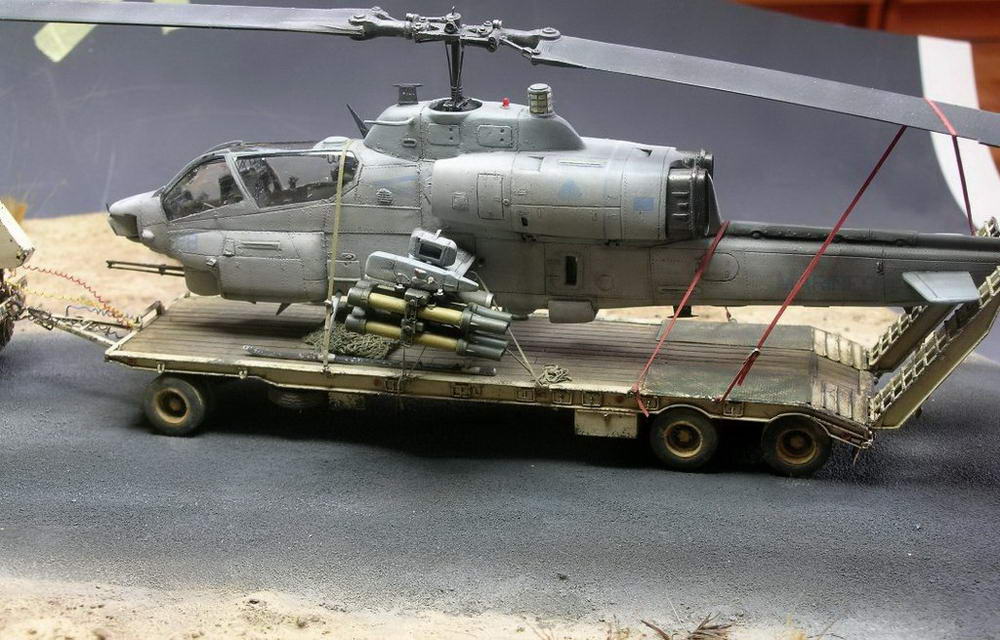

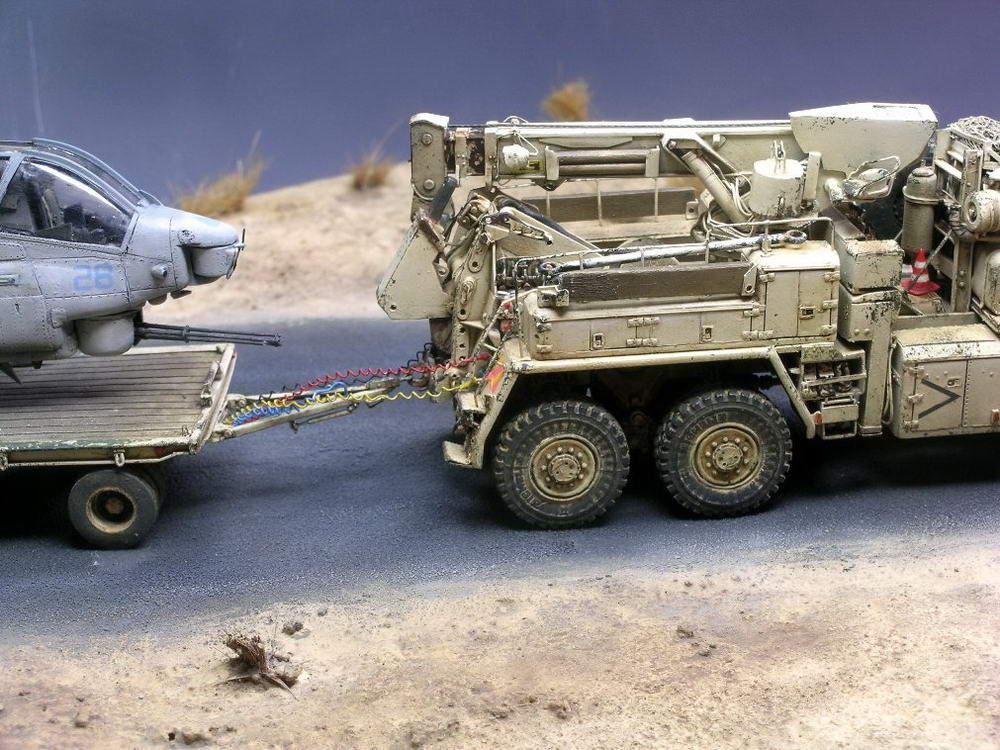

Quelques photos de l'ensemble sur sa base, le passage des sangles m'a donné des sueurs froides et m'a coûté le canon à recoller...
